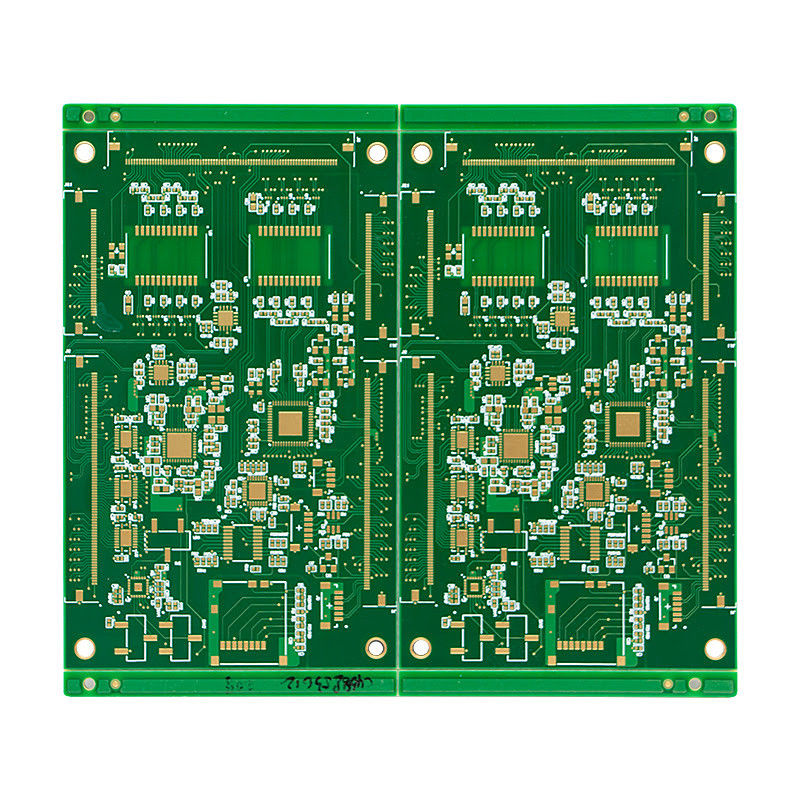

Komunikacja satelitarna Pcb Hf Rogers

Płyty Thk 1,0 mm PCB wysokiej częstotliwości z Min Via 0,2 mm mechaniczne wiertarki

Opis produktu:

PCB o wysokiej częstotliwości jest rodzajem płyty obwodowej drukowanej zaprojektowanej specjalnie do zastosowań o wysokiej częstotliwości, takich jak komunikacja 5G, szybkie sygnały cyfrowe i sygnały RF o wysokiej częstotliwości.Znany jest również jako wysokiej częstotliwości PCB mikrofalowych, High-Frequency Stripline PCB lub High-Frequency RF PCB.

Wysokiej częstotliwości PCB jest wysokiej jakości,wysokiej wydajności płyta drukowana, która wykorzystuje materiały o wysokiej częstotliwości i zaawansowane techniki produkcyjne w celu zapewnienia doskonałej integralności sygnału i przewodności cieplnejJest odpowiedni do zastosowań w szerokim zakresie zastosowań o wysokiej częstotliwości, w tym komunikacji 5G, komunikacji satelitarnej, systemów radarowych i innych.

• Min Via:PCB o wysokiej częstotliwości wykorzystuje 0,1-milimetrową wiertarkę laserową i 0,2-milimetrową wiertarkę mechaniczną do otworów, zapewniając precyzyjne i dokładne wiercenie dla optymalnej wydajności sygnału.
• Grubość deski:PCB o wysokiej częstotliwości ma zakres grubości płyty od 0,2 mm do 6,35 mm, zapewniając elastyczność dla różnych wymagań projektowych.
• Minimalna wielkość otworu:Minimalny rozmiar otworu dla płyt PCB o wysokiej częstotliwości wynosi 0,2 mm, co pozwala na drobniejsze ślady i lepszą wydajność sygnału.
• Temperatura pracy:PCB o wysokiej częstotliwości jest zaprojektowane do pracy w ekstremalnych temperaturach od -55°C do 125°C, co sprawia, że nadaje się do użytku w trudnych warunkach.
• Gęstość miedzi:PCB o wysokiej częstotliwości wykorzystuje grubość miedzi 1 uncji, zapewniając doskonałą przewodność cieplną i zapewniając efektywne rozpraszanie ciepła.

PCB o wysokiej częstotliwości wykorzystuje wyspecjalizowane materiały o wysokiej częstotliwości, które mają niską utratę dielektryczną, zapewniając minimalną utratę sygnału i wysoką integralność sygnału.Materiały te mają również wysoką przewodność cieplną, umożliwiające efektywne rozpraszanie ciepła i są zaprojektowane tak, aby wytrzymać sygnały wysokiej częstotliwości bez zniekształcenia lub degradacji.

PCB o wysokiej częstotliwości jest szeroko stosowany w zastosowaniach o wysokiej częstotliwości, w tym:

• Komunikacja 5G
• Komunikacja satelitarna
• Systemy radarowe
• Szybkie sygnały cyfrowe
• Systemy łączności RF

PCB o wysokiej częstotliwości to wydajna, wysokiej jakości płyta drukowana przeznaczona do zastosowań o wysokiej częstotliwości.Zastosowanie specjalistycznych materiałów wysokiej częstotliwości i zaawansowanych technik produkcyjnych zapewnia doskonałą integralność sygnału, przewodność cieplna i niezawodność, co czyni go idealnym wyborem dla różnych zastosowań wysokiej częstotliwości.

Charakterystyka:

• Nazwa produktu: PCB o wysokiej częstotliwości
• Użycie: Elektronika OEM
• Wartość impedancji: ±10%
• grubość miedzi: 1 oz
• Min Via: 0,1-milimetrowa wiertarka laserowa, 0,2-milimetrowa wiertarka mechaniczna
• Grubość deski: 0,2 mm-6,35 mm
• PCB wysokiej częstotliwości mikrofalowe
• PCB o wysokiej częstotliwości
• PCB szybkich

Parametry techniczne:

Zastosowanie:

PCB o wysokiej częstotliwości jest najnowocześniejszym produktem, który jest szeroko stosowany w dziedzinie elektroniki OEM.Został zaprojektowany w celu zaspokojenia rosnącego zapotrzebowania na szybką transmisję sygnału w różnych urządzeniach elektronicznychDzięki zaawansowanej technologii i doskonałej jakości, ten produkt zmienił grę w branży elektronicznej.

PCB o wysokiej częstotliwości jest głównie stosowany w zastosowaniach o wysokiej częstotliwości, w których szybka i niezawodna transmisja sygnału jest kluczowa.systemy lotnicze i obronne, wyrobów medycznych i innych urządzeń elektronicznych wymagających szybkiego przetwarzania sygnałów.

Wyobraźcie sobie świat, w którym wszystkie urządzenia elektroniczne mogą przetwarzać dane z prędkością błyskawicy.ten PCB umożliwia szybki transfer danychW systemach lotniczych i obronnych zapewnia, że krytyczne informacje są przesyłane precyzyjnie i szybko,który jest niezbędny dla bezpieczeństwa narodowegoW urządzeniach medycznych zapewnia dokładne pomiary i przekazywanie danych, co pozwala na dokładną diagnozę i leczenie.

PCB o wysokiej częstotliwości posiada kilka kluczowych cech wyróżniających go na rynku.

• Płyty drukowane o wysokiej częstotliwości:Ten produkt jest specjalnie zaprojektowany do pracy na wysokich częstotliwościach, dzięki czemu jest idealny do szybkiej transmisji sygnału.
• PCB o wysokiej częstotliwości:PCB o wysokiej częstotliwości jest również znany jako PCB o wysokiej częstotliwości radiowej, podkreślając jego zdolność do przesyłania sygnałów radiowych o wysokiej częstotliwości z minimalną zakłóceniem.
• Przekaz sygnału dużych prędkości:Dzięki zaawansowanej technologii i precyzyjnej konstrukcji produkt ten zapewnia szybką transmisję sygnału, co czyni go idealnym rozwiązaniem do zastosowań wymagających szybkiego przetwarzania danych.
• Ostatnia folia: 1 oz:PCB o wysokiej częstotliwości ma ostateczną folie o masie 1 uncji, która zapewnia wysoką przewodność i niską odporność, umożliwiając wydajną transmisję sygnału.
• Gęstość miedzi: 1 oz:Grubość miedzi tego PCB wynosi 1 uncję, co zapewnia doskonałą przewodność cieplną i pomaga skutecznie rozpraszać ciepło.
• Powierzchnia gotowa:Powierzchnia wysokiej częstotliwości PCB jest wykończona złotem zanurzeniowym, co zapewnia płaską i gładką powierzchnię dla lepszej transmisji sygnału i zapobiega korozji.
• Min Via: 0,1-milimetrowa wiertarka laserowa, 0,2-milimetrowa wiertarka mechaniczna:Minimalny rozmiar dla tego PCB wynosi 0,1 mm w przypadku wiertarki laserowej i 0,2 mm w przypadku wiertarki mechanicznej, co zapewnia precyzyjne i dokładne wiercenie dla lepszej transmisji sygnału.

PCB o wysokiej częstotliwości bez wątpienia wywarły znaczący wpływ na przemysł elektroniczny,Rewolucja w szybkim przekazywaniu sygnałów i otwarcie drogi dla bardziej zaawansowanych i wydajnych urządzeń elektronicznychDzięki wyjątkowej wydajności i doskonałej jakości stał się wyborem dla zastosowań o wysokiej częstotliwości, co czyni go niezbędnym elementem w świecie elektroniki OEM.

Dostosowanie:

PCB o wysokiej częstotliwości, znane również jako płyta drukowana o wysokiej częstotliwości lub płyta drukowana o wysokiej częstotliwości, to specjalistyczny rodzaj PCB przeznaczony do zastosowań o wysokiej prędkości i wysokiej częstotliwości.W celu zaspokojenia szczególnych potrzeb naszych klientów w branży komunikacyjnej i motoryzacyjnej, oferujemy kompleksową usługę spersonalizowaną dla PCB o wysokiej częstotliwości.

Nasze wysokiej częstotliwości PCB są zaprojektowane do doskonałości w wysokiej częstotliwości transmisji sygnału i zapewniają wyższą wydajność i niezawodność.Zdajemy sobie sprawę z krytyczności tych zastosowań i zapewniamy, że nasze PCB spełniają najwyższe standardy jakości i precyzji.

Dzięki naszemu dostosowanemu serwisowi, możesz dostosować następujące atrybuty swojego PCB o wysokiej częstotliwości:

• Zastosowanie:Nasze płytki PCB o wysokiej częstotliwości nadają się do zastosowań komunikacyjnych i motoryzacyjnych, zapewniając wysoką prędkość i wysoką częstotliwość.
• Wykończenie powierzchni:Oferujemy ENIG (Electroless Nickel Immersion Gold) jako standardowe wykończenie powierzchni dla naszych PCB o wysokiej częstotliwości, zapewniając doskonałą przewodność i spawalność.
• Powierzchnia wykończona:Nasze wysokiej częstotliwości PCB są wykończone z Immersion Gold, zapewniając płaską, gładką i jednolitą powierzchnię dla optymalnej transmisji sygnału.
• Wartość impedancji:Możemy dostosować wartość impedancji Twojego PCB o wysokiej częstotliwości do ±10%, zapewniając dokładną transmisję sygnału i minimalizując straty sygnału.
• Ostatnia folia:Nasze wysokiej częstotliwości PCB są dostarczane z końcową folią 1 oz, zapewniając doskonałą przewodność elektryczną i cieplną dla zastosowań o wysokiej częstotliwości.

W [Nazwa firmy] mamy zespół doświadczonych inżynierów i techników, którzy będą ściśle współpracować z Państwem, aby zrozumieć Państwa konkretne wymagania i zapewnić dostosowane rozwiązania.Dzięki najnowocześniejszemu sprzętowi i zaawansowanym procesom produkcyjnym, możemy dostarczyć wysokiej jakości wysokiej częstotliwości PCB, które spełniają dokładnie Twoje specyfikacje.

Skontaktuj się z nami dzisiaj, aby dowiedzieć się więcej o naszej usłudze dostosowanej do wysokiej częstotliwości PCB i o tym, jak możemy zaspokoić Twoje wyjątkowe potrzeby.

Opakowanie i wysyłka:

W High Frequency PCB rozumiemy, jak ważne jest ochrona naszych produktów podczas wysyłki i zapewnienie ich bezpiecznego dotarcia do naszych klientów.Dlatego opracowaliśmy kompleksowy proces pakowania i wysyłki, aby zapewnić najwyższą jakość dostaw naszych PCB o wysokiej częstotliwości.

Nasze wysokiej częstotliwości PCB są starannie pakowane z wykorzystaniem standardowych w branży materiałów i technik, aby chronić je przed potencjalnym uszkodzeniem podczas wysyłki.Każdy PCB jest indywidualnie owinięty w materiał antystatyczny, aby zapobiec rozładowaniu elektrostatycznemu, które mogłoby uszkodzić wrażliwe elementyOwinięte PCB są następnie umieszczane w solidnym pudełku z tektury z wystarczającą podkładką, aby zapobiec ruchowi podczas transportu.

Oferujemy różne opcje wysyłki, aby spełnić specyficzne potrzeby naszych klientów. Nasza standardowa metoda wysyłki jest za pośrednictwem zaufanych i niezawodnych przewoźników, takich jak FedEx, UPS i DHL.Oferujemy również szybką dostawę dla pilnych zamówień.

Wszystkie przesyłki są śledzone i ubezpieczone, zapewniając spokój naszych klientów.Nasz zespół uważnie monitoruje każdą przesyłkę, aby zapewnić terminową dostawę i rozwiązać wszelkie problemy, które mogą wystąpić podczas transportu..

Ponadto oferujemy międzynarodowe wysyłki do klientów spoza naszego kraju.który będzie odpowiedzialny za klienta.

Aby zamówić PCB o wysokiej częstotliwości, odwiedź naszą stronę internetową i wybierz wymagane specyfikacje dla swojego projektu.Nasz zespół będzie następnie dostarczyć cytat i szacunkowy czas dostawy na podstawie szczegółów zamówienia.

Gdy zamówienie zostanie potwierdzone, rozpoczniemy proces pakowania i wysyłki, aby zapewnić, że wasze wysokiej częstotliwości PCB dotrą w doskonałym stanie i na czas.

Dziękujemy za wybór wysokiej częstotliwości PCB dla swoich wysokiej jakości potrzeb PCB. Jesteśmy zaangażowani w dostarczanie najwyższej klasy produktów i usług naszym cenionym klientom.

Częste pytania:

• Zwiększona integralność sygnału: PCB o wysokiej częstotliwości mogą zminimalizować utratę sygnału i utrzymać integralność sygnału na wysokich częstotliwościach, co prowadzi do lepszej ogólnej wydajności.
• Zmniejszone zakłócenia elektromagnetyczne (EMI): PCB o wysokiej częstotliwości mają lepsze możliwości osłony EMI, co pomaga zmniejszyć zakłócenia i poprawić jakość sygnału.
• Kompaktowy rozmiar: PCB o wysokiej częstotliwości mogą być zaprojektowane z mniejszymi komponentami i szczuplejszymi śladami, co czyni je bardziej kompaktowymi i odpowiednimi do miniaturyzowanych urządzeń elektronicznych.
• Wysoka niezawodność: PCB o wysokiej częstotliwości są wytwarzane z wykorzystaniem zaawansowanych materiałów i technik, dzięki czemu są bardziej niezawodne i trwałe.
• Kosztowo efektywne: pomimo zaawansowanej konstrukcji i produkcji, PCB o wysokiej częstotliwości są opłacalne i mogą być produkowane w dużych ilościach.

• Szerokość i rozstaw pomiędzy śladami: Aby zminimalizować utratę sygnału i niezgodność impedancji, szerokość i rozstaw pomiędzy śladami powinny być starannie zaprojektowane.
• Stackup warstwy: PCB o wysokiej częstotliwości są często zaprojektowane z wieloma warstwami w celu poprawy wydajności, dlatego stackup warstwy powinien być zoptymalizowany pod kątem integralności sygnału.
• Poziomowa płaszczyzna: Stała płaszczyzna gruntowa jest niezbędna dla PCB o wysokiej częstotliwości, aby zapewnić odpowiednie uziemienie i zmniejszyć EMI.
• Umieszczenie komponentów: Komponenty powinny być umieszczone w sposób, który minimalizuje ścieżkę sygnału i zmniejsza długość śladów wysokiej częstotliwości.

• Projektowanie i układ: Projekt PCB jest tworzony przy użyciu specjalistycznego oprogramowania, z uwzględnieniem wymagań związanych z wysoką częstotliwością.
• Wybór materiału: odpowiedni materiał jest wybierany na podstawie wymogów projektowych i wydajnościowych.
• Etycja: warstwy miedzi są etyrowane w celu stworzenia pożądanego wzoru śladu i połączeń.
• Wykopywanie: Wykopywane są otwory do montażu części i przewodów.
• Powierzchnia przewodząca: otwory i ślady są pokryte miedzią w celu stworzenia przewodzącej powierzchni.
• Maska lutowa i żeliwa: do ochrony śladów miedzi nakłada się maskę lutową, a do celów etykietowania dodaje się żeliwa.
• Badanie: gotowy PCB jest testowany pod kątem funkcjonalności i wydajności.
