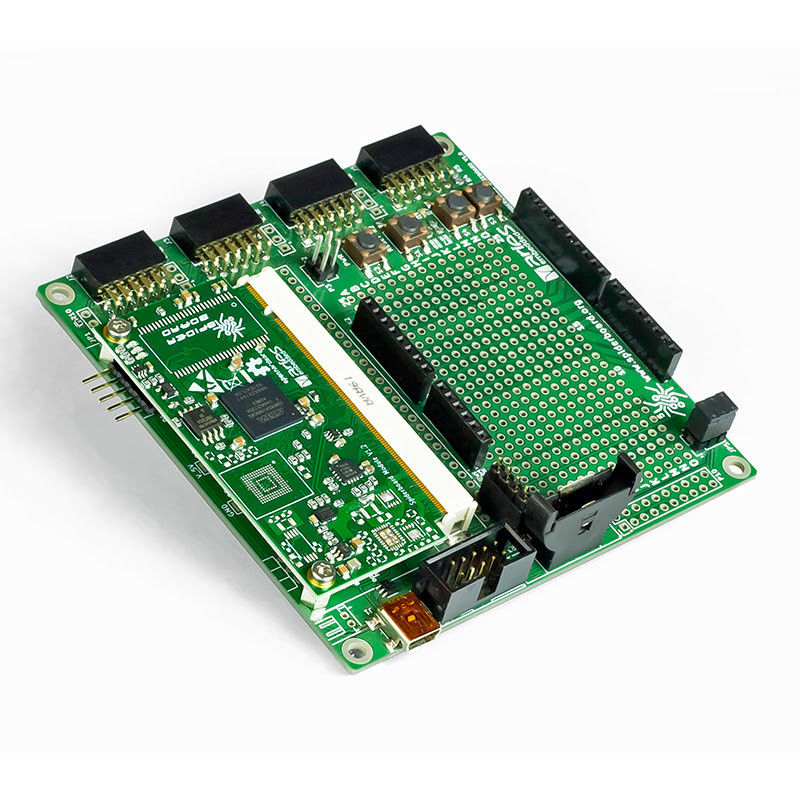

Systemy radarowe PCB o wysokiej częstotliwości PCB o wysokiej prędkości zgodne z RoHS

Systemy radarowe PCB o wysokiej częstotliwości PCB o wysokiej prędkości zgodne z RoHS

Nazwa marki: Ben Qiang
Numer modelu: FR-4/Rogers
MOQ: 1 sztuk
Cena £: custom made
Warunki płatności: Przelew bankowy/Alipay/PayPal
Zdolność do zaopatrzenia: 200,000 metrów kwadratowych/rok
Szczegółowe informacje
Miejsce pochodzenia:
Shenzhen, Chiny
Orzecznictwo:
ISO/TS16949/RoHS/TS16949
Powierzchnia wykończona:
Złoto zanurzenia
Miedziany Thinknes:
1 uncja
Min. przez:
Wiertarka laserowa 0,1 mm, wiertarka mechaniczna 0,2 mm
Wartość impedancji:
±10%
minimalny rozmiar otworu:
0,2 mm
Zastosowanie:
Komunikacja motoryzacyjna
Zarząd Thk:
1,0 mm
Zarys:
Rout i wynik
Szczegóły pakowania:
Opakowania próżniowe z wierzchołkami powietrza
Możliwość Supply:
200,000 metrów kwadratowych/rok
Podkreślić:

Systemy radarowe PCB o wysokiej częstotliwości

,

PCB o wysokiej częstotliwości

,

PCB dużych prędkości zgodne z RoHS

Opis produktu

Wartość impedancji ±10% PCB dużych prędkości z schematem trasy i wyniku dla projektów dużych prędkości

Opis produktu:

PCB o wysokiej częstotliwości - rozwiązanie PCB o wysokiej wydajności

PCB o wysokiej częstotliwości, znane również jako PCB mikrofalowe o wysokiej częstotliwości lub płyta drukowana o wysokiej częstotliwości,jest zaprojektowany w celu spełnienia wymagań zastosowań wysokiej częstotliwości, takich jak komunikacja bezprzewodowaTechnologia ta oferuje doskonałą wydajność i niezawodność, co czyni ją idealnym wyborem dla zaawansowanych urządzeń elektronicznych.

Przegląd produktu

Nasze wysokiej częstotliwości PCB są zaprojektowane z precyzją i doświadczeniem, z wykorzystaniem najwyższej jakości materiałów i zaawansowanych technik produkcyjnych.Nasze PCB oferują niskie straty wstawienia, niskie zniekształcenie sygnału i doskonałe zarządzanie cieplne, co czyni je najlepszym wyborem dla zastosowań dużych prędkości i wysokiej częstotliwości.

Powierzchnia wykończona: złoto zanurzone

Wykończenie powierzchni jest kluczowym aspektem projektowania PCB, zwłaszcza w zastosowaniach o wysokiej częstotliwości.proces obejmujący zanurzenie PCB w cienkiej warstwie złotaTa wykończenie powierzchni zapewnia doskonałą przewodność, odporność na korozję i łatwość spawania, co czyni ją idealną do sygnałów wysokiej częstotliwości.

Grubość deski: 1,0 mm

Grubość tabeli 1,0 mm została starannie wybrana, aby zapewnić optymalną wydajność naszych płyt PCB o wysokiej częstotliwości.zmniejszenie strat sygnału i poprawa jego integralności.

Materiał: Rogers/PTFE

Wykorzystujemy Rogers/PTFE, wysokiej jakości materiał kompozytowy, który oferuje doskonałe właściwości dielektryczne.styczność niskiej stratyTen materiał jest specjalnie zaprojektowany do komunikacji o wysokiej częstotliwości i oferuje lepszą wydajność w ekstremalnych temperaturach.

Wykończenie powierzchni: ENIG

Wykorzystujemy złoto bezelektryczne z niklu jako wykończenie powierzchniowe naszych płyt PCB o wysokiej częstotliwości.Następnie jest warstwa złota.ENIG zapewnia doskonałą płaskość i łatwość spawania, co czyni go idealnym do zastosowań o wysokiej częstotliwości.

Zgodność z RoHS

Nasze PCB o wysokiej częstotliwości są zgodne z RoHS, co oznacza, że są wolne od niebezpiecznych substancji, które mogą zaszkodzić środowisku.produkty przyjazne dla środowiska, a nasze zgodność z RoHS jest dowodem na to.

Wniosek

Nasze płytki PCB o wysokiej częstotliwości są zaprojektowane, aby spełniać rosnące wymagania zastosowań o wysokiej częstotliwości.Nasze wysokiej częstotliwości PCB są doskonałym wyborem dla zaawansowanych urządzeń elektronicznych.



Charakterystyka:

  • PCB szybkich
  • PCB o wysokiej częstotliwości
  • PCB RF o wysokiej częstotliwości
  • Materiał: Rogers/PTFE
  • grubość miedzi: 1 oz
  • Ostatnia folia: 1 oz
  • Min Via: 0,1-milimetrowa wiertarka laserowa, 0,2-milimetrowa wiertarka mechaniczna
  • Zastosowanie: Komunikacja, motoryzacja


Parametry techniczne:

Parametry techniczne płyt PCB o wysokiej częstotliwości
Zgodne z wymogami Rohs - Tak, proszę.
Gęstość miedzi 1 oz
Folii końcowej 1 oz
Użycie Elektronika OEM
Opis Rout i wynik
Grubość deski 0.2mm-6.35mm
Temperatura pracy -55 do 125°C
Grubość deski 1.0MM
Materiał Rogers/PTFE
Zastosowanie Komunikacja samochodowa
Kluczowe słowa PCB o wysokiej częstotliwości, PCB o wysokiej częstotliwości, PCB o wysokiej prędkości


Zastosowanie:

PCB o wysokiej częstotliwości
Opis produktu

PCB o wysokiej częstotliwości, znane również jako PCB mikrofalowe o wysokiej częstotliwości lub PCB mikrostrypu o wysokiej częstotliwości, to specjalistyczny rodzaj płyty obwodowej drukowanej zaprojektowanej do obsługi sygnałów o wysokiej częstotliwości.Jest szeroko stosowany w różnych urządzeniach elektronicznych i sprzęcie, które wymagają komunikacji wysokiej częstotliwości, takich jak systemy radarowe, łączność satelitarna i komunikacja bezprzewodowa.

Temperatura pracy

PCB o wysokiej częstotliwości jest zaprojektowany do pracy w ekstremalnych temperaturach w zakresie od -55°C do 125°C.Dzięki temu nadaje się do stosowania w trudnych warunkach i zastosowaniach wymagających wysokiej niezawodności i stabilności.

Grubość deski

Standardowa grubość płyt PCB o wysokiej częstotliwości wynosi 1,0 mm, co ma kluczowe znaczenie dla utrzymania integralności sygnałów o wysokiej częstotliwości.Ta grubość zapewnia, że płyta ma niską stałą dielektryczną, co jest niezbędne do zminimalizowania strat sygnału i utrzymania integralności sygnału.

Opis

PCB o wysokiej częstotliwości jest wytwarzany przy użyciu metody "rout and score", która polega na cięciu płyty wzdłuż z góry określonych linii w celu utworzenia poszczególnych płyt.Metoda ta pozwala na efektywną produkcję i daje czystą i jednolitą wykończenie krawędzi.

Użycie

PCB o wysokiej częstotliwości jest szeroko stosowany w elektronikach OEM (Original Equipment Manufacturer).w celu zapewnienia dokładnej i niezawodnej transmisji sygnałów wysokiej częstotliwości.

Minimalny rozmiar otworu

PCB o wysokiej częstotliwości może pomieścić otwory o średnicy nawet 0,2 mm. Umożliwia to stosowanie mniejszych i bardziej kompaktowych komponentów,co czyni go idealnym dla urządzeń elektronicznych o wysokiej gęstości i zmniejsza ogólny rozmiar płyty.

Wnioski

PCB o wysokiej częstotliwości nadaje się do szerokiego zakresu zastosowań, które wymagają komunikacji o wysokiej częstotliwości.

  • Systemy radarowe:PCB o wysokiej częstotliwości jest stosowany w systemach radarowych do celów wojskowych, lotniczych i meteorologicznych, gdzie sygnały o wysokiej częstotliwości są niezbędne do dokładnego wykrywania i śledzenia.
  • Komunikacja satelitarna:PCB o wysokiej częstotliwości są stosowane w systemach łączności satelitarnej do przesyłania i odbierania sygnałów o wysokiej częstotliwości, umożliwiając globalną komunikację i transfer danych.
  • Komunikacja bezprzewodowa:PCB o wysokiej częstotliwości jest szeroko stosowany w urządzeniach komunikacyjnych bezprzewodowych, takich jak smartfony, tablety i inne przenośne urządzenia elektroniczne,w celu zapewnienia niezawodnej i wydajnej transmisji sygnału wysokiej częstotliwości.
  • Sprzęt medyczny:PCB o wysokiej częstotliwości jest stosowany w różnych urządzeniach medycznych, takich jak maszyny MRI, urządzenia ultradźwiękowe i maszyny EKG,do przesyłania i odbierania sygnałów wysokiej częstotliwości w celu dokładnej diagnozy i leczenia.
  • Sprzęt przemysłowy:PCB o wysokiej częstotliwości są stosowane w sprzęcie przemysłowym, takim jak maszyny spawalnicze o wysokiej częstotliwości, w celu zapewnienia precyzyjnej i wydajnej transmisji sygnału o wysokiej częstotliwości w procesach spawania i cięcia.
Wniosek

PCB o wysokiej częstotliwości są kluczowym elementem urządzeń elektronicznych o wysokiej wydajności, które wymagają niezawodnej i precyzyjnej transmisji sygnału o wysokiej częstotliwości.Z jego zdolnością do pracy w ekstremalnych temperaturach, wydajny proces produkcji i kompatybilność z mniejszymi komponentami, stał się istotną częścią przemysłu elektroniki OEM.

Temperatura pracy Grubość deski Opis Minimalny rozmiar otworu
-55 do 125°C 10,0 mm Rout i wynik 0.2 mm

Aby uzyskać więcej informacji na temat PCB o wysokiej częstotliwości lub poprosić o ofertę, odwiedź naszą stronę internetowąwww.hfpcb.



Dostosowanie:

Usługa personalizacji płyt PCB o wysokiej częstotliwości

Nasze wysokiej częstotliwości PCB radiowych, znane również jako wysokiej częstotliwości drukowane kablówki lub wysokiej częstotliwości PCB Stripline, jest specjalnie zaprojektowane i dostosowane do Twoich potrzeb i wymagań.Z naszą zaawansowaną technologią i doświadczeniem, oferujemy wysokiej jakości i niezawodne wysokiej częstotliwości PCB, które są idealne dla aplikacji elektroniki OEM.

Wykończenie powierzchni: ENIG

Nasze wysokiej częstotliwości PCB są wykończone z Electroless Nickel Immersion Gold (ENIG), aby zapewnić doskonałą odporność na korozję, płaskość powierzchni i łatwość spawania.Ten wykończenie powierzchniowe jest idealne dla zastosowań wysokiej częstotliwości, ponieważ zapewnia stałą wydajność sygnału i minimalizuje utratę sygnału.

Użycie: Elektronika OEM

Nasze wysokiej częstotliwości PCB są specjalnie zaprojektowane dla elektroniki OEM, w tym komunikacji bezprzewodowej, systemów radarowych, systemów satelitarnych, i więcej.możemy dostosować nasze PCB o wysokiej częstotliwości do potrzeb konkretnych aplikacji.

Temperatura pracy: -55°C do 125°C

Nasze płytki PCB o wysokiej częstotliwości są zaprojektowane tak, aby wytrzymać ekstremalne temperatury, od -55 do 125°C. Dzięki temu nadają się do szerokiego zakresu zastosowań, nawet w trudnych warunkach.

Opis: Rout And Score

Oferujemy zarówno schematy ruchu, jak i wyników dla naszych PCB o wysokiej częstotliwości, w zależności od konkretnych wymagań.Nasze zaawansowane techniki routingu i zaznaczania gwarantują precyzyjne i czyste krawędzie dla profesjonalnego wykończenia.

Min Via: 0,1-milimetrowa wiertarka laserowa, 0,2-milimetrowa wiertarka mechaniczna

Nasze płytki PCB o wysokiej częstotliwości mają minimalne rozmiary 0,1 mm do wiercenia laserowego i 0,2 mm do wiercenia mechanicznego.

Dzięki naszej usłudze dostosowywania płyt PCB o wysokiej częstotliwości możesz zaufać nam, że dostarczymy wysokiej jakości i niezawodne płyty PCB, które spełniają Twoje dokładne specyfikacje.Skontaktuj się z nami, aby dowiedzieć się więcej o naszych usługach i jak możemy pomóc w realizacji Twojego projektu.



Opakowanie i wysyłka:

Opakowanie i wysyłka PCB o wysokiej częstotliwości

Nasze wysokiej częstotliwości PCB są starannie pakowane, aby zapewnić bezpieczną i bezpieczną dostawę do naszych klientów.

Każde PCB o wysokiej częstotliwości umieszczane jest w torbie wolnej od statyki, a następnie umieszczane w solidnym pudełku kartonowym z dużą podkładką, aby chronić je przed wszelkimi siłami zewnętrznymi.Pudełko jest zamknięte i oznaczone logo firmy i informacjami o produkcie dla łatwej identyfikacji.

W przypadku zamówień hurtowych używamy palet do układania i pakowania PCB, zapewniając ich bezpieczne przywiązanie i układanie, aby zapobiec zmianie podczas transportu.Zapewniamy również opcje opakowań na zamówienie dla specjalnych żądań lub specyficznych potrzeb wysyłki.

Nasz zespół starannie śledzi i monitoruje proces wysyłki, aby zapewnić terminową i pomyślną dostawę.Oferujemy również przyspieszoną dostawę dla pilnych zamówień.

W High Frequency PCB, stawiamy na pierwszym miejscu bezpieczeństwo i terminową dostawę naszych produktów do naszych klientów.
