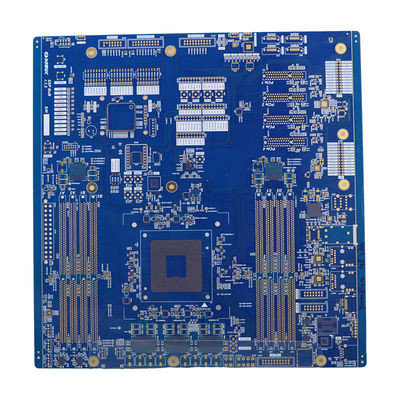

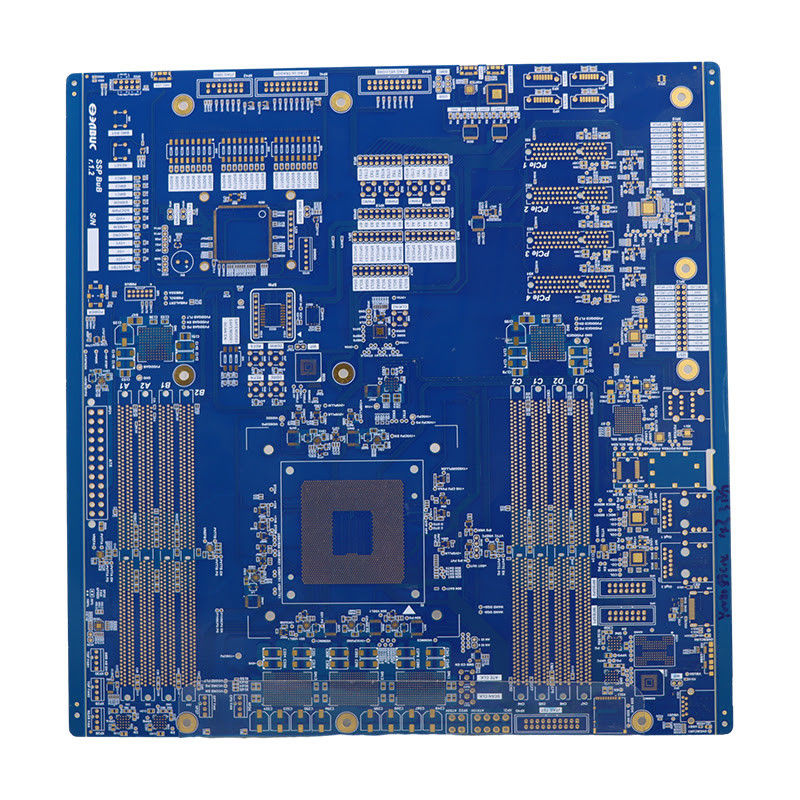

1.5 mm grubości HDI PCB Board 6 warstwy z białym ekranem jedwabnym

Opis produktu:

HDI Printed Wiring Board, znany również jako Nanocircuit PCB, to wysokiej gęstości, warstwowy PCB, który wykorzystuje zaawansowaną technologię i precyzyjne techniki produkcyjne w celu osiągnięcia wyższej wydajności.Wraz ze wzrostem popytu na mniejsze i bardziej wydajne urządzenia elektroniczne, HDI PCB Board stał się niezbędnym elementem w różnych gałęziach przemysłu, takich jak telekomunikacja, lotnictwo, medycyna i motoryzacja.

• Liczba warstw:1-30 warstw
• Gęstość płytek PCB:10,5 mm
• Rozmiar deski:300 * 210 mm
• Wykończenie powierzchni:Palladium niklowe chemiczne

Płyty HDI PCB są zaprojektowane tak, aby miały wysoką liczbę warstw, w zakresie od 1 do 30 warstw, co pozwala na umieszczenie większej liczby komponentów na mniejszej powierzchni.W rezultacie powstaje bardziej kompaktowy i lekki projekt, co czyni go idealnym dla przenośnych urządzeń elektronicznych.

Grubość płyt PCB wynosząca 1,5 mm zapewnia trwałość i stabilność płyty, dzięki czemu nadaje się do stosowania w środowiskach o wysokim napięciu.Rozmiar deski 300 * 210 mm zapewnia dużą przestrzeń do umieszczenia elementów, co pozwala na wysoce wydajny i zoptymalizowany projekt.

Wykończenie powierzchniowe płytek PCB z niklu chemicznego zapewnia doskonałą ochronę przed korozją i utlenianiem, zapewniając długowieczność i niezawodność płytek HDI.

HDI PCB Board jest również znany jako Interkonektor o wysokiej gęstości ze względu na zdolność do obsługi większej liczby połączeń w mniejszej przestrzeni.Osiągnięto to dzięki zastosowaniu zaawansowanej technologii., takie jak mikrowia i ślepe wiasy, które umożliwiają kierowanie śladów między warstwami, tworząc bardziej kompaktową i wydajną konstrukcję.

Płyty HDI PCB są wytwarzane przy użyciu zaawansowanej technologii i precyzyjnych technik produkcyjnych w celu zapewnienia najwyższego poziomu jakości i wydajności.Obejmuje to wykorzystanie zaawansowanych procesów obrazowania i etsu, a także wykorzystanie materiałów o wysokiej wydajności.

Wykorzystanie zaawansowanej technologii i precyzyjnej produkcji pozwala nie tylko na bardziej kompaktową i wydajną konstrukcję, ale także na zwiększenie integralności sygnału i niezawodności.

HDI PCB jest kluczowym elementem w produkcji wydajnych urządzeń elektronicznych.zapewnia niezawodne i wydajne rozwiązanie dla różnych branżZastosowanie precyzyjnej produkcji i materiałów o wysokiej wydajności zapewnia najwyższy poziom jakości i wydajności, co czyni go niezbędnym produktem dla każdego zaawansowanego systemu elektronicznego.

Charakterystyka:

• Nazwa produktu: HDI PCB Board
• Liczba warstw: 6 warstw
• Kontrola impedancji: Tak
• Rozmiar deski: 300 * 210 mm
• Usługa stencil: Tak
• Liczba warstw: 1-30 warstw
• Zgromadzenie mikroorganizmów PCB
• Zaawansowane interkonekcyjne płytki PCB
• Płyty PCB HDI

Parametry techniczne:

Zastosowanie:

HDI (High-Density Interconnect) PCB Board, znany również jako HDI Printed Wiring Board,jest bardzo zaawansowanym i innowacyjnym rozwiązaniem dla szybkiej transmisji sygnału w nowoczesnych urządzeniach elektronicznych użytkownikaDzięki procesowi zanurzania złota i technologii kontroli impedancji stał się niezbędnym elementem w rozwoju najnowocześniejszych produktów elektronicznych.

Proces zanurzania złota stosowany w płytce HDI PCB jest techniką wykończenia powierzchni, która obejmuje osadzanie cienkiej warstwy złota nad śladami miedzi na płytce PCB.Zapewnia to doskonałą ochronę przed korozją i utlenianiemGładka powierzchnia złota zwiększa również przewodność elektryczną, co czyni go idealnym wyborem do szybkiej transmisji sygnału.

Technologia kontroli impedancji stosowana w płytce HDI PCB ma kluczowe znaczenie dla utrzymania integralności sygnału i zmniejszenia zakłóceń w urządzeniach elektronicznych o dużej prędkości.Z precyzyjną kontrolą wartości impedancji, PCB może skutecznie zarządzać przepływem sygnałów, zapobiegając zniekształcaniom i opóźnieniom.

HDI PCB Board jest szeroko stosowany w różnych urządzeniach elektronicznych konsumenckich, takich jak smartfony, tablety, laptopy i technologie noszone.Wraz ze wzrostem popytu na szybsze i bardziej wydajne urządzenia, HDI PCB Board stał się kluczowym elementem w rozwoju tych produktów.Podczas gdy zaawansowana technologia łączenia umożliwia szybki transfer danych.

HDI PCB Board jest dostępny w szerokim zakresie liczby warstw, począwszy od 1 do 30 warstw, co czyni go uniwersalnym rozwiązaniem dla różnych wymagań projektowych.może pomieścić złożone układy obwodowe i zapewnić lepsze sterowanie sygnałem, co prowadzi do poprawy wydajności i niezawodności urządzenia elektronicznego.

HDI PCB Board ma grubość 1,5 mm, co czyni go lekkim i cienkim rozwiązaniem dla urządzeń elektronicznych.gdzie przestrzeń i waga są kluczowymi czynnikamiPomimo swojej szczupłej konstrukcji, może nadal zapewniać połączenia o wysokiej gęstości i utrzymywać integralność sygnału, co czyni go preferowanym wyborem dla nowoczesnej elektroniki użytkowej.

HDI PCB Board zrewolucjonizował przemysł elektroniki konsumenckiej, umożliwiając rozwój urządzeń o wysokiej technologii, które wymagają szybkiego przesyłania danych.Z zaawansowanymi funkcjami, takimi jak proces zanurzania złota., kontroli impedancji i wielowarstwowej struktury, stał się niezbędnym elementem w produkcji nowoczesnych urządzeń elektronicznych.HDI PCB Board odgrywa kluczową rolę w zapewnieniu wydajnej i niezawodnej pracy.

Dostosowanie:

Nasza usługa dostosowywania płytek HDI PCB oferuje zaawansowane rozwiązania PCB do elektroniki użytkowej.dążymy do dostarczania wysoce spersonalizowanych i innowacyjnych rozwiązań spełniających Państwa konkretne potrzeby.

Zastosowanie:Elektronika użytkowa

Proces:Złoto zanurzające

Liczba warstw:6-warstwa

Nazwa PCB:4L 1+N+1 HDI Board

Wykończenie powierzchni:Palladium niklowe chemiczne

• Zaawansowane rozwiązania w zakresie połączeń międzyprzewodowych dla elektroniki użytkowej
• Wysoko dostosowane i innowacyjne HDI drukowane tablice przewodów
• Specjalistyka w zakresie montażu mikrovia PCB
• Konstrukcja PCB dostosowana do spełnienia konkretnych potrzeb

Opakowanie i wysyłka:

HDI PCB Board jest pakowany w solidne pudełko z tektury, aby zapewnić bezpieczny transport.

W środku pudełka płyta PCB jest bezpiecznie owinięta w antystatyczną foliową folie, aby chronić ją przed potencjalnym uszkodzeniem podczas wysyłki.Rogi deski są wzmocnione piankową podkładką dla dodatkowej ochrony.

W przypadku przesyłek międzynarodowychdo pudełka dołączone będą również odpowiednie etykiety celne i dokumentacja.

Nasza standardowa metoda wysyłki płyt HDI PCB jest za pośrednictwem renomowanej usługi kurierskiej, takiej jak DHL, FedEx lub UPS. Zapewnia to terminową i niezawodną dostawę produktu do naszych klientów.

W przypadku zamówień hurtowych płyty PCB będą pakowane w większe pudełka lub palety, w zależności od zamówionej ilości.

Dbamy o to, by nasze produkty dotarły do miejsca przeznaczenia w doskonałym stanie.Proszę natychmiast skontaktować się z nami, a my załatwimy wysłanie zastępcy..

Częste pytania:

• P: Z jakiego materiału powstaje płyta HDI PCB?
• Odpowiedź: Płyty HDI PCB są wykonane z materiału FR-4.
• P: Jaka jest maksymalna liczba warstw dla płyt PCB HDI?
• Odpowiedź: Maksymalna liczba warstw dla płyt PCB HDI wynosi 12.
• P: Jaka jest minimalna szerokość linii i odległość między liniami dla płyt PCB HDI?
• Odpowiedź: Minimalna szerokość linii i odległość między liniami dla płyt PCB HDI wynosi 3 ml.
• P: Jaka jest tolerancja grubości dla płyt PCB HDI?
• Odpowiedź: Tolerancja grubości dla płyt HDI PCB wynosi +/- 10%.
• P: Jaka jest maksymalna temperatura pracy dla płyt PCB HDI?
• A: Maksymalna temperatura pracy dla płyt PCB HDI wynosi 130°C.
