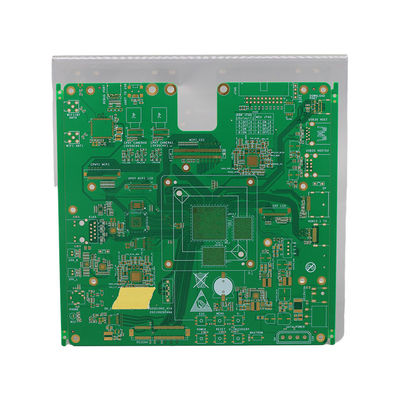

RO4350B HDI PCB Board hdi pcb prototyp ze szklaną epoxy

Opis produktu:

HDI PCB Board to zaawansowana płyta drukowana specjalnie zaprojektowana do zastosowań o wysokiej gęstości i wydajności.ta płyta PCB oferuje lepszą wydajność i niezawodność, co czyni go idealnym wyborem dla szerokiej gamy urządzeń elektronicznych.

HDI PCB Board to 6-warstwowy PCB ze szklanym materiałem epoksydowym, w szczególności RO4350B Tg280°C, o wartości Er mniejszej niż 3.48Materiał ten jest znany ze swojej wysokiej przewodności cieplnej i elektrycznej, co czyni go idealnym do zastosowań wysokiej prędkości i wysokiej częstotliwości.

Jedną z kluczowych cech płyt HDI PCB jest ich 100% zdolność do testowania.zapewnienie maksymalnej niezawodności i wydajności urządzeń elektronicznych.

Dzięki dostępnej obsłudze stencil, HDI PCB Board oferuje precyzyjne i dokładne lutowanie, umożliwiające drobniejsze składniki i ściślejsze przechyły.To czyni go idealnym wyborem dla złożonych i kompaktowych projektów elektronicznych.

Wielkość płyty dla płyty HDI PCB wynosi 300 * 210 mm, co sprawia, że nadaje się do szerokiego zakresu zastosowań.tabletki, wyrobów medycznych i innych urządzeń elektronicznych o wysokiej technologii.

HDI PCB Board to bardzo zaawansowana i niezawodna płyta PCB, która oferuje wyjątkową wydajność i jakość.i obsługa szablonów, jest idealnym wyborem dla zastosowań elektronicznych o wysokiej gęstości i wydajności.

Charakterystyka:

• Nazwa produktu: HDI PCB Board
• Kontrola impedancji: Tak
• Słowa kluczowe: PCB o wysokiej gęstości warstw, PCB o wysokiej gęstości wielowarstwowe, PCB o wysokiej gęstości połączeń między sieciami, płyty obwodowe o wysokiej gęstości
• Liczba warstw: 1-30 warstw
• Zastosowanie: Elektronika użytkowa
• Zarejestruj się na:

Parametry techniczne:

Zastosowanie:

HDI PCB Board to specjalistyczny rodzaj płyty obwodowej drukowanej, która wykorzystuje zaawansowaną technologię połączeń międzysystemowych w celu osiągnięcia wysokiej gęstości i miniaturyzacji.Został zaprojektowany w celu zaspokojenia rosnącego zapotrzebowania na wysoką wydajność i niezawodność w różnych zastosowaniach elektronicznych.

• Kolor jedwabiany:HDI PCB Board jest dostępny w różnych kolorach, w tym białych, czarnych, żółtych, czerwonych, niebieskich itp. Umożliwia to łatwą identyfikację i różnicowanie komponentów na tablicy.
• Badanie PCB:Każda płyta HDI PCB jest testowana w 100% w celu zapewnienia najwyższej jakości i niezawodności.
• Rozmiar deski:Standardowy rozmiar płyty HDI PCB wynosi 300 * 210 mm. Jednakże może być dostosowany do spełnienia specyficznych wymagań różnych zastosowań.
• Kontrola impedancji:HDI PCB ma możliwość kontroli impedancji, która jest kluczowa dla szybkiej transmisji sygnału.minimalizowanie strat sygnału i zniekształcenia.
• Proces:Płyty HDI PCB są wytwarzane przy użyciu technologii zanurzania złota, która zapewnia płaską i gładką powierzchnię dla lepszej spawalności i wydajności elektrycznej.Dzięki temu płyty są również bardziej odporne na korozję i zużycie.

HDI PCB Board ma szeroki zakres zastosowań w różnych gałęziach przemysłu ze względu na jego wysoką gęstość i zdolności miniaturyzacji.

Przemysł motoryzacyjny stale się rozwija, a zapotrzebowanie na kompaktowe i wydajne systemy elektroniczne rośnie.HDI PCB Board jest szeroko stosowany w różnych zastosowaniach elektronicznych motoryzacyjnych, takich jak jednostki sterujące silnikiemJego niewielkie rozmiary i wysoka niezawodność sprawiają, że jest preferowanym wyborem dla tych zastosowań.

W szybko zmieniającym się świecie telekomunikacji płyty HDI PCB odgrywają kluczową rolę w zapewnieniu szybkich i niezawodnych systemów komunikacji.i inne urządzenia sieciowe, gdzie przestrzeń jest ograniczona, a szybka transmisja sygnału jest niezbędna.

Przemysł medyczny w dużym stopniu opiera się na zaawansowanych systemach elektronicznych do różnych procedur diagnostycznych i leczenia.urządzenia ultradźwiękoweJego kompaktowy rozmiar i wysoka niezawodność sprawiają, że nadaje się do stosowania w krytycznych zastosowaniach medycznych.

Przemysł lotniczy wymaga wydajnych i niezawodnych systemów elektronicznych dla samolotów, statków kosmicznych i satelitów.i innych krytycznych elementów elektronicznych ze względu na ich zdolność do wytrzymania trudnych warunków środowiskowych oraz zdolności szybkiej transmisji sygnału.

HDI PCB Board jest szeroko stosowany w systemach sterowania przemysłowego, takich jak PLC (programowalne sterowniki logiczne) i systemy SCADA (kontrola nadzorcza i pozyskiwanie danych).Systemy te wymagają szybkiej i precyzyjnej transmisji sygnału., co można osiągnąć za pomocą płyt PCB HDI.

W dzisiejszym świecie, elektronika użytkowa staje się coraz mniejsza i bardziej zaawansowana.A szybka transmisja sygnału jest kluczowa..

W sektorze wojskowym wymagane są wydajne i niezawodne systemy elektroniczne do różnych zastosowań, w tym systemy komunikacji, systemy radarowe i systemy uzbrojenia.HDI PCB Board jest stosowany w tych zastosowaniach ze względu na jego wysoką gęstość i zdolności miniaturyzacji, a także zdolność do wytrzymania ekstremalnych warunków.

Podsumowując, HDI PCB Board jest kluczowym komponentem w wielu aplikacjach elektronicznych, zapewniając wysoką gęstość, miniaturyzację i możliwości wysokiej wydajności.Jego wszechstronność i niezawodność sprawiają, że nadaje się do stosowania w różnych gałęziach przemysłu, w tym w branży motoryzacyjnej, telekomunikacyjnej, medycznej, lotniczej, przemysłowej, elektroniki użytkowej i zastosowań wojskowych.

Dostosowanie:

Nazwa produktu:Płyty PCB HDI

Materiał:Szkło epoxy RO4350B Tg280°C, Er<3.48Rogers Corp.

Zastosowanie:Główna tablica

Kluczowe słowa:Połączenie o wysokiej gęstości

Opis produktu:Nasze płyty HDI PCB są przeznaczone do zastosowań z wysoką gęstością połączeń, zapewniając lepszą wydajność i niezawodność.w szczególności RO4350B o wysokiej temperaturze przejściowej szkła 280°C i niskiej stałej dielektrycznej <3.48 z Rogers Corp.

Usługi personalizacji:

• HDI Interconnect Board:Nasza płyta HDI PCB została zaprojektowana z zaawansowaną technologią, aby sprostać rosnącemu zapotrzebowaniu na połączenia o wysokiej gęstości w nowoczesnych urządzeniach elektronicznych.Oferuje wiele warstw mikrovia dla trasy o wysokiej gęstości i zmniejszonej wielkości i wagi deski.
• Zestaw PCB Mikrovia:Oferujemy usługi montażu mikrovia PCB dla naszej płyty HDI PCB, zapewniając precyzyjne i niezawodne połączenia nawet w najbardziej kompaktowych konstrukcjach.
• Testy w 100%:Nasze płyty HDI PCB podlegają rygorystycznym środkom kontroli jakości, w tym 100% testowaniu, aby zapewnić optymalną wydajność i niezawodność.
• Usługa stencil:Zapewniamy również usługi stencil dla naszej HDI PCB Board, zapewniając dokładne i wydajne stosowanie pasty lutowniczej do komponentów do montażu powierzchni.

Zamów teraz:Doświadcz korzyści płyt HDI PCB dla swoich potrzeb w zakresie połączeń o wysokiej gęstości.

Opakowanie i wysyłka:

HDI PCB Board jest pakowany z największą ostrożnością, aby zapewnić bezpieczną dostawę i ochronę produktu.

• Płyty PCB są najpierw owinięte w antystatyczną foliową folie, aby zapobiec rozładowaniu elektrostatycznemu.
• Następnie umieszcza się je w solidnym pudełku z tektury i zabezpiecza płynowym wkładkiem, aby zapobiec ruchowi podczas transportu.
• Dodatkowe materiały amortyzujące, takie jak poduszki powietrzne lub podkładki piankowe, są dodawane w celu dalszej ochrony deski.
• Pudełko jest zamknięte taśmą taśmową i oznaczone odpowiednimi instrukcjami obsługi oraz informacjami o produkcie.

HDI PCB Board jest wysyłany za pomocą niezawodnych i zaufanych przewoźników, aby zapewnić terminową i bezpieczną dostawę.Nasi partnerzy są doświadczeni w obsłudze delikatnych elementów elektronicznych i przestrzegają rygorystycznych protokołów bezpieczeństwa..

Klienci mogą wybierać spośród różnych opcji wysyłki w zależności od ich wymagań i pilności.

Po wysłaniu paczki klienci otrzymają numer śledzenia, aby śledzić zamówienie i monitorować status dostawy.
