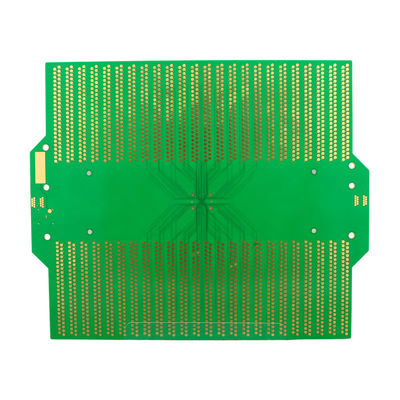

4L 1 N 1 Hdi Pcb Impedans Control Biały Czarny Żółty Filtr jedwabny Kolor

Opis produktu:

HDI PCB Board, znany również jako High Density Interconnection Printed Circuit Board,jest rodzajem zaawansowanej płyty obwodowej drukowanej, która wykorzystuje technologię microvia w celu osiągnięcia wysokiej gęstości i wysokiej wydajności.

Płyty HDI PCB posiadają kontrolę impedancji, która zapewnia, że sygnały na płycie poruszają się z pożądaną prędkością i bez zakłóceń,o pojemności nieprzekraczającej 10 W.

HDI PCB Board to 6-warstwowa płyta, zapewniająca dużą przestrzeń do złożonych i kompaktowych konstrukcji obwodu.Umożliwia to integrację wielu funkcjonalności i zmniejsza wielkość i wagę całego produktu.

HDI PCB Board jest również powszechnie określany jako 4L 1+N+1 HDI Boards, co oznacza jego 4-warstwowe rdzeń i 2 dodatkowe 1-warstwowe nagromadzenia po obu stronach.Projekt ten umożliwia lepszą integralność sygnału i zarządzanie cieplne.

HDI PCB Board jest wytwarzany przy użyciu procesu zanurzenia złota, który obejmuje bezelektryczne pokrycie złota śladami miedzi.zapewnienie niezawodnej i stabilnej pracy.

Płyty HDI PCB mogą być dostosowywane do 1-30 warstw, w zależności od specyficznych wymagań aplikacji.w tym telekomunikacji, medycyny i lotnictwa.

Charakterystyka:

• Nazwa produktu: HDI PCB Board
• Słowa kluczowe: Interkonektor o wysokiej gęstości, Nanocircuit PCB, High-Density Layered PCB, HDI Printed Wiring Board
• Badanie PCB: 100% badania
• Kolor jedwabnicza: biały, czarny, żółty, czerwony, niebieski itp.
• Proces: Złoto zanurzające
• Epoksy szkła: RO4350B Tg280°C, Er<3.48Rogers Corp.

Parametry techniczne:

Zastosowanie:

HDI PCB Board, znany również jako Advanced Interconnect PCB lub High Density Interconnection Printed Circuit Board,jest bardzo zaawansowanym i wszechstronnym produktem, który jest szeroko stosowany w dziedzinie elektroniki użytkowejJest to płyta PCB o wysokiej gęstości, która wykorzystuje najnowszą technologię łączenia wysokiej gęstości w celu zaspokojenia rosnącego zapotrzebowania na cienkie, lekkie i kompaktowe urządzenia elektroniczne.

HDI PCB Board jest zaprojektowany w celu zapewnienia szybkiej transmisji sygnału przy minimalnej utracie sygnału, co czyni go idealnym wyborem dla urządzeń elektronicznych o wysokiej wydajności.Jego kompaktowa konstrukcja i możliwości miniaturyzacji sprawiają, że jest popularnym wyborem dla różnych produktów elektronicznych, takich jak smartfony, tablety, laptopy i urządzenia do noszenia.

HDI PCB jest dostępny w różnych kolorach, w tym białym, czarnym, żółtym, czerwonym, niebieskim i wielu innych.Umożliwia to dostosowanie i opcje branding dla różnych produktów elektronicznych konsumenckiego.

HDI PCB Board ma standardową grubość PCB 1,5 mm, co czyni go cienkim i lekkim.

HDI PCB Board jest również znany jako 4L 1 + N + 1 HDI Boards, wskazując liczbę warstw.Dzięki temu nadaje się do szerokiego zakresu zastosowań i pozwala na większą elastyczność projektowania.

HDI PCB Board jest głównie stosowany w dziedzinie elektroniki użytkowej ze względu na liczne zalety i zalety.i inne przenośne urządzenia elektroniczneJego wysoka niezawodność i opłacalność sprawiają, że jest również popularnym wyborem dla producentów elektroniki użytkowej.

Płyty HDI PCB są specjalnie zaprojektowane w celu zapewnienia połączeń o wysokiej gęstości, które umożliwiają montaż dużej liczby komponentów na małym płytze PCB.Dzięki temu możliwe jest wytwarzanie kompaktowych i miniaturyzowanych urządzeń elektronicznych, które są bardzo poszukiwane przez konsumentów..

HDI PCB Board wykorzystuje najnowsze i najnowocześniejsze techniki projektowania PCB, takie jak mikrowia, ślepe węzły i zakopane węzły, aby osiągnąć połączenia międzyprzewodnikowe o wysokiej gęstości i zmniejszyć utratę sygnału.Zapewnia to szybką transmisję sygnału i lepszą wydajność urządzenia elektronicznego.

Podsumowując, HDI PCB Board jest bardzo zaawansowanym i wszechstronnym produktem, który jest szeroko stosowany w elektronikach konsumenckich.wysoka niezawodność, a jego opłacalność czyni go idealnym wyborem dla różnych urządzeń elektronicznych.Jego zastosowanie w dziedzinie elektroniki użytkowej ma kluczowe znaczenie dla dalszego rozwoju i innowacji przenośnych i kompaktowych urządzeń elektronicznych.

Dostosowanie:

Opakowanie i wysyłka:

Nasze płytki HDI są starannie pakowane i wysyłane, aby zapewnić, że dotrą do Twoich drzwi w idealnym stanie.Od wyboru najwyższej jakości materiałów po wykorzystanie najbardziej wydajnych metod transportu.

Po pierwsze, nasze płyty HDI PCB są owinięte w ochronną warstwę antystatycznej folii foliowej, aby zapobiec uszkodzeniu podczas transportu.płyty umieszczane są w wytrzymałych kartonach, które są specjalnie zaprojektowane, aby wytrzymać szorstkie obróbki podczas transportu.

Aby jeszcze bardziej chronić deski, używamy piankowych wkładek i podziałów, aby utrzymać je na miejscu i zapobiec ruchowi podczas transportu.Pomaga to również wchłonąć wszelkie wstrząsy lub wibracje, które mogą wystąpić podczas transportu.

Wreszcie kartony są uszczelniane mocną taśmą klejącą i oznaczone wyraźnymi oznakowaniami, aby zapewnić łatwą identyfikację.

Rozumiemy znaczenie terminowej dostawy i dlatego współpracujemy z zaufanymi i niezawodnymi partnerami transportowymi w celu dostarczenia naszych płyt HDI do naszych klientów.

Nasi partnerzy są wybierani na podstawie ich szybkości, niezawodności i zdolności do starannego obsługi delikatnych elementów elektronicznych.Oferują również usługi śledzenia, dzięki czemu nasi klienci mogą śledzić swoje zamówienia na każdym kroku..

Ponadto oferujemy różne opcje wysyłki, które odpowiadają potrzebom naszych klientów, w tym ekspresową w przypadku pilnych zamówień.

Zapewnij się, że Twoja płyta HDI PCB zostanie bezpiecznie zapakowana i wysłana do pożądanego miejsca w odpowiednim czasie.

Częste pytania:
