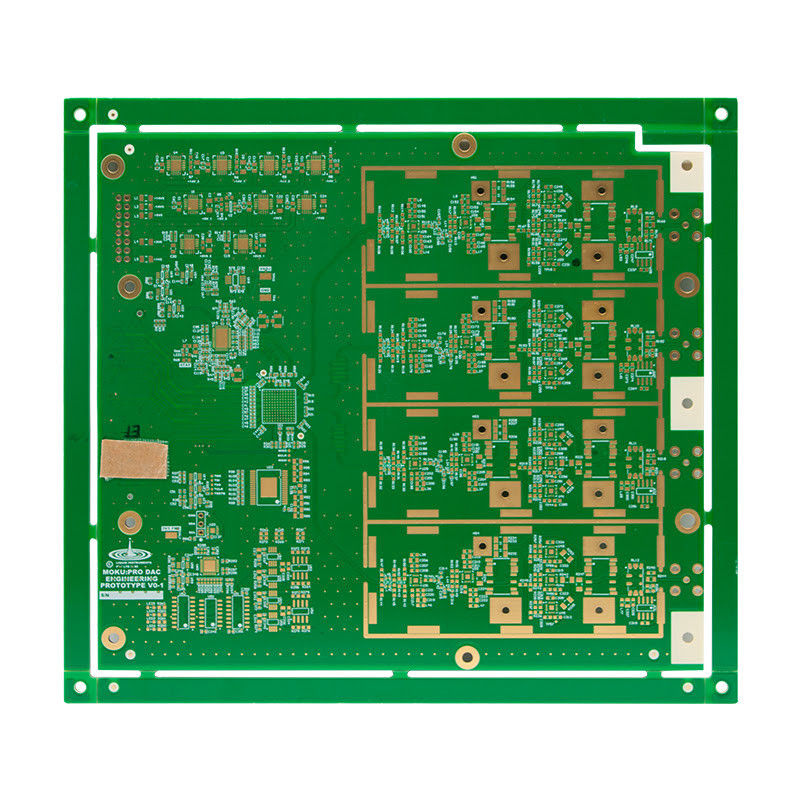

ENIG Powierzchniowe wykończenie elektroniki użytkowej PCB Biały Czarny Żółty Ekran jedwabny

Opis produktu:

PCB z elektroniki użytkowej są kluczowym elementem produkcji nowoczesnych urządzeń elektronicznych.Jest to rodzaj płyty obwodowej drukowanej (PCB) specjalnie zaprojektowanej do stosowania w elektronikach konsumenckich, takich jak smartfony, laptopy, tablety i inne urządzenia technologiczne.

PCB dla elektroniki konsumenckiej jest dostępne w różnych warstwach, w tym w opcjach jedno-, podwójnych i wielowarstwowych.Wybór warstwy zależy od złożoności konstrukcji obwodu i specyficznych wymagań urządzenia elektronicznego.

Minimalny mostek z maską lutowniczą płytki elektronicznej konsumpcyjnej wynosi 0,08 mm. Odnosi się to do minimalnej odległości między maską lutowniczą a śladami miedzi na tablicy.Zapewnia to odpowiednią izolację i zapobiega zwarciom.

Grubość płyt elektronicznych konsumenta wynosi od 0,2 mm do 6,0 mm. Wybór grubości zależy od wielkości i wagi urządzenia elektronicznego,a także złożoność projektu obwodu.

PCB elektroniki konsumenckiej ma minimalną przepustowość jedwabnej warstwy 0,15 mm. Odnosi się to do minimalnej odległości między jedwabną warstwą i śladami miedzi na tablicy.Śledź używana jest do etykietowania i identyfikacji różnych elementów na tablicy, ułatwiając montaż i rozwiązywanie problemów.

PCB dla elektroniki użytkowej jest dostępne w grubości miedzi od 1 do 6 uncji.Grubość warstwy miedzi wpływa na przepustowość deski i ogólną sprawność urządzenia elektronicznego.

PCB dla elektroniki użytkowej jest wysokiej jakości i niezawodną opcją dla producentów urządzeń elektronicznych poszukujących trwałej i wydajnej płyty obwodnej.Precyzyjny most z maską lutową, optymalna grubość i otwartość jedwabnego ekranu oraz dostosowalna grubość miedzi, jest idealnym wyborem dla każdej płyty drukowanej z urządzeniami technologicznymi.

Charakterystyka:

• Nazwa produktu: PCB elektroniki użytkowej
• Rodzaj: płyty drukowane
• Min. szerokość śladu: 0,1 mm
• Min. Odległość: 0,1 mm
• Min. Rozmiar otworu: 0,2 mm
• Materiał: włókno szklane, miedź
• Min. Odległość maski lutowej: 0,1 mm

Parametry techniczne:

Zastosowanie:

Elektronika użytkowa PCB (Printed Circuit Board) jest istotnym elementem w produkcji urządzeń elektronicznych.sprawiając, że są one bardziej wydajneDzięki swojej wysokiej jakości i precyzji PCB dla elektroniki konsumenckiej stały się niezbędną częścią przemysłu elektronicznego.

PCB elektroniki konsumenckiej to rodzaj płyty obwodowej, która służy jako podstawa do montażu urządzeń elektronicznych, takich jak smartfony, laptopy, telewizory i inne urządzenia elektroniczne.To cienka deska wykonana z nieprzewodzącego materiału., zwykle z włókna szklanego, z skomplikowanymi ścieżkami wygrawerowanymi do łączenia różnych komponentów elektronicznych.zapewnienie wystarczającej przestrzeni dla różnych komponentów i zapewnienie płynnego i wydajnego procesu montażu.

Najczęściej stosowanym rodzajem płyt elektronicznych konsumpcyjnych jest płytka obwodowa drukowana, która jest znana ze swojej trwałości i wydajności.Wykonuje się go poprzez drukowanie warstwy przewodzącego atramentu na powierzchni tablicy, który jest następnie pokryty warstwą materiału nieprzewodzącego, aby chronić obwód przed uszkodzeniami.o pojemności nieprzekraczającej 10 W.

Jedną z kluczowych cech PCB elektroniki konsumenckiej jest maska lutowa, która jest dostępna w różnych kolorach, takich jak zielony, czerwony, niebieski, czarny i biały.Maska lutowa to warstwa polimeru nakładana na tablicę, aby zapobiec łączeniu lutowania między przewodzącymi ścieżkami, zapewniając dokładność i funkcjonalność obwodu. Szeroki zakres dostępnych kolorów umożliwia dostosowanie i personalizację płyt PCB,sprawiając, że jest atrakcyjny i łatwo rozpoznawalny.

PCB elektroniki konsumenckiej ma również szereg opcji grubości, od 0,2 mm do 6,0 mm, w zależności od specyficznych potrzeb urządzenia elektronicznego.Zapewnia to, że PCB jest odpowiedni do różnych zastosowań i może obsługiwać różne rodzaje komponentów elektronicznychMin. wolność jedwabnego ekranu 0,15 mm zapewnia wystarczającą przestrzeń dla etykiet, symboli i innych oznaczeń do drukowania na płytce PCB,ułatwianie technikom identyfikacji i rozwiązywania problemów.

PCB elektroniki konsumenckiej jest zaprojektowane z wykorzystaniem najnowszej technologii, aby sprostać wymaganiom stale rozwijającego się przemysłu elektronicznego.Jest produkowany przy użyciu zaawansowanych technik i poddawany rygorystycznym testom w celu zapewnienia jego jakości i niezawodnościDzięki temu jest preferowanym wyborem dla producentów elektroniki, ponieważ zmniejsza ryzyko awarii i zwiększa ogólną wydajność procesu produkcji.

Podsumowując, PCB elektroniki użytkowej są niezbędnym elementem w produkcji urządzeń elektronicznych.niezawodnośćDzięki zaawansowanej technologii i dostosowywalnym funkcjomJest to idealne rozwiązanie do ulepszania urządzeń elektronicznych., dzięki czemu są one trwalsze i bardziej wydajne.

Dostosowanie:

W Tech Devices Printed Board oferujemy wysokiej jakości usługi spersonalizowane dla naszych produktów PCB z elektroniki konsumenckiej, aby zaspokoić zróżnicowane potrzeby naszych klientów.Nasza zaawansowana technologia i doświadczony zespół zapewniają najwyższy poziom precyzji, niezawodność i wydajność w każdym produkcie dostarczanym.

• Gęstość: 0,2 mm-6,0 mm
• Min. Most maski lutowej: 0,08 mm
• Warstwy: pojedyncze, podwójne, wielowarstwowe
• Maksymalny rozmiar panele: 600 mm x 1200 mm
• Min. Szerokość śladu/przełożenie: 0,1 mm/0,1 mm

Rozumiemy, że potrzeby każdego klienta są unikalne, dlatego oferujemy szeroki zakres opcji dostosowywania naszych produktów PCB Consumer Electronics.Nasz zespół ściśle współpracuje z naszymi klientami, aby zrozumieć ich wymagania i zapewnić dostosowane rozwiązania, aby spełnić ich konkretne potrzeby.

• Grubość: Oferujemy szereg opcji grubości od 0,2 mm do 6,0 mm, aby odpowiadać różnym zastosowaniom i wymaganiom.
• Most z maską lutową: Nasza zaawansowana technologia pozwala nam osiągnąć minimalny most z maską lutową o średnicy 0,08 mm, zapewniając precyzyjne i dokładne PCB.
• Warstwy: Oferujemy opcje pojedyncze, podwójne i wielowarstwowe, aby zaspokoić potrzeby złożoności i funkcjonalności różnych produktów.
• Wielkość panele: Nasz maksymalny rozmiar panele 600 mm x 1200 mm pozwala na produkcję większych płyt PCB, zapewniając większą elastyczność projektowania dla naszych klientów.
• Szerokość śladu/rozstawienie: Przy minimalnej szerokości śladu i rozstawieniu 0,1 mm/0,1 mm możemy produkować skomplikowane i szczegółowe projekty PCB do zastosowań o wysokiej wydajności.

W Tech Devices Printed Board, jesteśmy zaangażowani w dostarczanie najlepszych usług dostosowanych do naszych produktów PCB z elektroniki konsumenckiej.Skontaktuj się z nami już dziś, aby omówić Twoje konkretne wymagania i pozwól nam pomóc w realizacji Twoich pomysłów.

Opakowanie i wysyłka:

Każdy PCB jest indywidualnie owinięty w materiał antystatyczny, aby chronić go przed uszkodzeniem podczas wysyłki.Owinięte PCB są następnie umieszczane w wytrzymałym pudełku z tektury z podkładką piankową, aby zapobiec ruchowi lub uderzeniu podczas transportu.

Nasza preferowana metoda wysyłki to za pośrednictwem zaufanych i niezawodnych usług kurierskich, takich jak DHL, FedEx i UPS.Klienci mogą również poprosić o alternatywne metody wysyłki, ale mogą obowiązywać dodatkowe opłaty.

W przypadku zamówień krajowych szacunkowy czas dostawy wynosi 3-5 dni roboczych.Klienci otrzymają numer śledzenia po wysłaniu zamówienia, pozwalając im śledzić stan dostawy paczki.

Dbamy o to, by nasze produkty były pakowane i wysyłane w odpowiednim czasie i bezpiecznie.oferujemy wymianę lub zwrot pieniędzy za uszkodzony przedmiot.

Jeśli masz jakiekolwiek pytania lub obawy dotyczące pakowania i wysyłki, skontaktuj się z naszym zespołem obsługi klienta.
