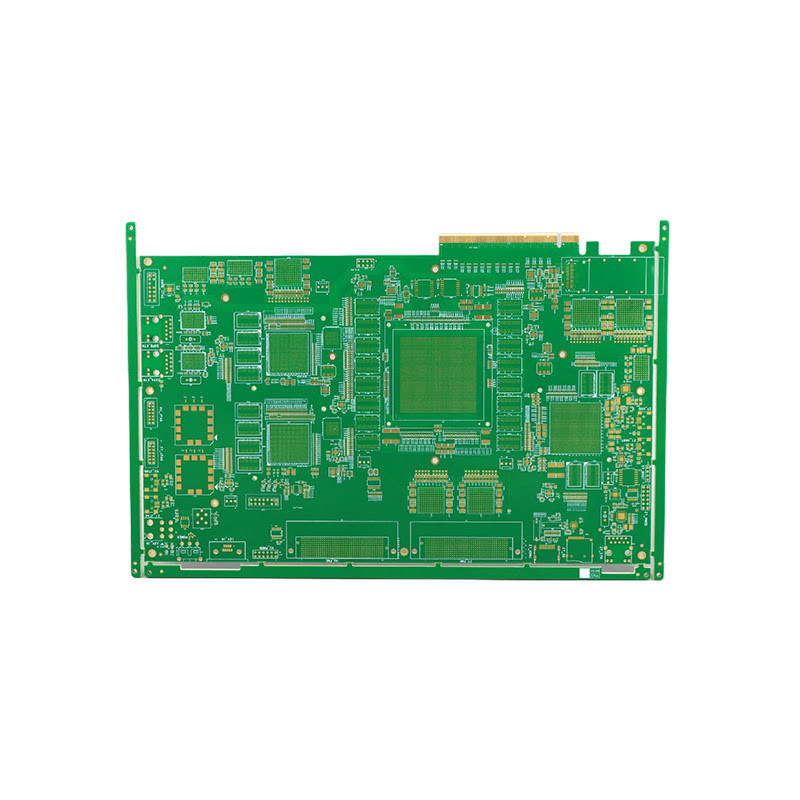

Opis produktu:

HDI PCB Board, znany również jako High-Density Interconnector PCB, jest najnowocześniejszym produktem przeznaczonym dla najbardziej zaawansowanych urządzeń elektronicznych.ta płyta PCB jest idealnym rozwiązaniem dla obwodów o wysokiej gęstości i złożonych systemów elektronicznych.

HDI PCB Board to wysokiej gęstości warstwy PCB, która jest specjalnie zaprojektowana do urządzeń elektronicznych o wysokiej wydajności.Pozwala na większą liczbę połączeń i bardziej złożone obwody w mniejszej i bardziej kompaktowej przestrzeni, co czyni go idealnym dla zaawansowanej elektroniki, takiej jak smartfony, tablety i inne przenośne urządzenia.

Ta płyta PCB została zaprojektowana, aby sprostać rosnącemu zapotrzebowaniu na mniejsze, szybsze i bardziej wydajne urządzenia elektroniczne.umożliwia projektowanie i produkcję skomplikowanych płyt nanoobwodu, co czyni go bardzo pożądanym produktem w przemyśle elektronicznym.

• PCB o wysokiej gęstości warstw:HDI PCB Board jest zaprojektowany z wieloma warstwami materiału przewodzącego, co umożliwia większą liczbę połączeń i złożone obwody w mniejszej przestrzeni.
• Projektowanie nanoobwodów PCB:Dzięki zaawansowanej konstrukcji i technologii ta płyta PCB umożliwia produkcję płyt nanoobwodu, które są niezbędne do opracowania urządzeń elektronicznych o wysokiej wydajności.
• Powierzchniowa wykończenie chemiczne z palladu niklu:Ta wykończenie powierzchniowe zapewnia doskonałą odporność na korozję i zapewnia dłuższą żywotność płyty PCB.
• Kontrola impedancji:Płyty HDI PCB zapewniają doskonałą kontrolę impedancji, umożliwiając stabilną i niezawodną transmisję sygnału, co jest kluczowe dla elektroniki o wysokiej wydajności.
• Szkło epoxy RO4350B:Materiał ten jest wysokowydajnym laminowanym wodorotlenkiem wzmocnionym szkłem, zapewniającym wyższą wydajność elektryczną i stabilność termiczną.Ma wysoką temperaturę przejścia szklanego 280°C i niską stałą dielektryczną < 3.48, co czyni go idealnym dla zaawansowanej elektroniki.
• Płyty nanoobwodu:Dzięki zaawansowanej konstrukcji i funkcjom HDI PCB Board umożliwia produkcję płyt nanoobwodu, które są niezbędne do opracowania kompaktowych i wydajnych urządzeń elektronicznych.

• Wykończenie powierzchni:Palladium niklowe chemiczne
• Kluczowe słowa:Połączenie o wysokiej gęstości
• Liczba warstw:1-30 warstw
• Kontrola impedancji:- Tak, proszę.
• Epoksy szkła:RO4350B Tg280°C, Er<3.48Rogers Corp.

HDI PCB jest szeroko stosowana w różnych urządzeniach elektronicznych, takich jak smartfony, tablety, laptopy, urządzenia GPS i inne przenośne urządzenia elektroniczne.technologia lotnicza i kosmiczna, oraz systemów wojskowych i obrony.

Ze względu na zaawansowane cechy i możliwości HDI PCB Board jest niezbędnym elementem w rozwoju urządzeń elektronicznych o wysokiej wydajności.Jego wysokiej gęstości konstrukcja warstwowa i możliwości nanoobwodu sprawiają, że jest to preferowany wybór dla projektantów i producentów w branży elektronicznej.

HDI PCB jest rewolucyjnym produktem, który zmienia krajobraz zaawansowanej elektroniki.umożliwia produkcję mniejszychJego wyższa wydajność, niezawodność i trwałość sprawiają, że jest to rozwiązanie dla urządzeń elektronicznych o wysokiej wydajności.Wybierz HDI PCB dla swojego następnego projektu i doświadcz przyszłości zaawansowanej elektroniki.

Charakterystyka:

• Nazwa produktu: HDI PCB Board
• Usługa stencil: Tak
• Kontrola impedancji: Tak
• Liczba warstw: 1-30 warstw
• Proces: Złoto zanurzające
• Kolor jedwabnicza: biały, czarny, żółty, czerwony, niebieski itp.
• Zarząd ds. Technologii Mikrovia
• Zgromadzenie mikroorganizmów PCB
• PCB nanoobwodu
• Płyty połączeń o dużej gęstości

Parametry techniczne:

Zastosowanie:

HDI PCB Board: Rewolucja w technologii łączy o wysokiej gęstości

HDI PCB Board, znany również jako High-Density Interconnect PCB, to najnowocześniejsza technologia, która zrewolucjonizowała świat elektroniki.i bardziej niezawodne urządzenia, HDI PCB wyłoniło się jako zmiennik w dziedzinie projektowania elektronicznego i produkcji.

Zarejestruj się na:

HDI PCB Board jest głównie stosowany jako główna płyta w urządzeniach elektronicznych ze względu na wysoką prędkość działania i zaawansowane możliwości projektowania.,laptopy, tablety i inne urządzenia elektroniczne.

Usługa stencil: Tak

Jedną z kluczowych cech płytek HDI PCB jest ich zdolność do włączenia złożonych konstrukcji i połączeń o wysokiej gęstości.który jest cienką blachą metalową z wycięciami umożliwiającymi precyzyjne umieszczenie komponentów na PCBZa pomocą usługi stencil PCB HDI mogą być wytwarzane z wysoką precyzją i dokładnością, zapewniając optymalną wydajność.

Epoksy szkła: RO4350B Tg280°C, Er<3.48Rogers Corp.

HDI PCB Board jest wykonany z wykorzystaniem wysokiej jakości szklanego materiału epoksydowego, w szczególności RO4350B Tg280 °C z stałą dielektryczną (Er) mniejszą niż 3.48Materiał ten zapewnia doskonałą stabilność termiczną, wysoką wytrzymałość mechaniczną i niską utratę dielektryczną, co czyni go odpowiednim do zastosowań o wysokiej częstotliwości.

Gęstość płyty PCB: 1,5 mm

HDI PCB Board jest wytwarzany o grubości 1,5 mm, co czyni go cieńszym i bardziej kompaktowym w porównaniu z tradycyjnymi PCB.Umożliwia to bardziej efektywne wykorzystanie przestrzeni i miniaturyzację urządzeń elektronicznych, aby zaspokoić zapotrzebowanie na mniejsze i szybsze produkty.

Słowa kluczowe: Interkonektor o wysokiej gęstości

Jak sama nazwa wskazuje, HDI PCB Board jest znany ze swoich możliwości połączeń o wysokiej gęstości.w wyniku czego powstaje PCB wysokiej gęstościW ten sposób nie tylko zmniejsza się ogólny rozmiar PCB, ale także poprawia się jego wydajność poprzez zmniejszenie strat sygnału i poprawę integralności sygnału.

Scenariusze zastosowania

Dzięki zaawansowanym możliwościom projektowania i produkcji HDI PCB Board nadaje się do szerokiego zakresu zastosowań.

• Przetwarzanie sygnałów dużych prędkości:HDI PCB Board jest idealny do zastosowań wymagających szybkiego przetwarzania sygnałów, takich jak centra danych, telekomunikacje i obliczenia o wysokiej wydajności.
• Wielowarstwowe PCB:HDI PCB Board jest powszechnie stosowany w wielowarstwowych projektach PCB, w których istnieje potrzeba połączenia międzyprzewodnikowego o wysokiej gęstości w celu zmniejszenia całkowitego rozmiaru PCB.
• Zaawansowany projekt PCB:HDI PCB Board oferuje zaawansowane możliwości projektowania, dzięki czemu nadaje się do złożonych i wysokiej gęstości projektów, takich jak sprzęt medyczny, przemysł lotniczy i obronny.
• Miniaturyzacja urządzeń elektronicznych:Dzięki małemu czynnikowi kształtu HDI PCB Board jest szeroko stosowana w urządzeniach takich jak smartfony, urządzenia noszone i urządzenia IoT, w których rozmiar i waga są kluczowymi czynnikami.
• Aplikacje wysokiej częstotliwości:Wykorzystanie wysokiej jakości szklanego materiału epoksydowego i włączenie zaawansowanych technik projektowania sprawiają, że płyty HDI PCB nadają się do zastosowań o wysokiej częstotliwości,w przemyśle motoryzacyjnym i lotniczym..

Podsumowując, HDI PCB Board stał się niezbędnym elementem w świecie elektroniki, umożliwiając rozwój mniejszych, szybszych i bardziej niezawodnych urządzeń.Technologia połączeń o wysokiej gęstości i zaawansowane możliwości projektowania sprawiają, że jest to preferowany wybór dla różnych zastosowań, zapewniające wysoką prędkość i wysoką niezawodność w małym formie.

Dostosowanie:

Opis produktu:Nasza płyta HDI to wysokiej gęstości wielowarstwowa płytka PCB, która wykorzystuje zaawansowaną technologię PCB do tworzenia nano obwodu PCB.co sprawia, że jest idealny dla zaawansowanych urządzeń elektronicznych.

Charakterystyka:

• grubość PCB: 1,5 mm
• Liczba warstw: 1-30 warstw
• Badanie PCB: 100% badania
• Usługa stencil: Tak

Opcje dostosowania:

• Liczba warstw: oferujemy możliwości dostosowania od 1 do 30 warstw, w zależności od konkretnych potrzeb projektowych.
• Grubość PCB: Nasza standardowa grubość PCB wynosi 1,5 mm, ale możemy również zapewnić grubiejsze lub cieńsze opcje, aby spełnić Twoje wymagania.
• Wykończenie powierzchni: Oferujemy różne opcje wykończenia powierzchni, w tym HASL, ENIG i srebrne zanurzenie, aby spełnić specyficzne potrzeby aplikacji.
• Kolor maski lutowej: Wybierz spośród różnych kolorów maski lutowej, w tym zielonej, czerwonej, niebieskiej i czarnej, aby dodać wyjątkowy akcent do projektu PCB.
• Silkscreen: Zmodyfikuj płytę PCB z silkscreen w różnych kolorach i czcionkach.
• Specjalne wymagania: Jeśli masz jakieś specjalne wymagania dotyczące Twojej płyty PCB HDI, nasz zespół z przyjemnością współpracuje z Tobą w celu zapewnienia rozwiązania na zamówienie.

Dlaczego wybrać naszą usługę personalizacji płyt HDI Interconnect?

• Zaawansowana technologia: Nasza płyta HDI PCB wykorzystuje zaawansowaną technologię PCB do tworzenia wielowarstwowych plików PCB o wysokiej gęstości z nanoobwodami, zapewniając lepszą wydajność i niezawodność.
• Specjalistyka: Dzięki wieloletniemu doświadczeniu w branży PCB, nasz zespół ma wiedzę specjalistyczną, aby zapewnić dostosowane rozwiązania nawet dla najbardziej złożonych projektów.
• Zapewnienie jakości: Wszystkie nasze płyty HDI PCB podlegają 100% testowi, aby zapewnić, że spełniają najwyższe standardy jakości.
• Szybki czas realizacji: Rozumiemy znaczenie terminowej dostawy, dlatego oferujemy szybki czas realizacji naszych usług dostosowawczych.

Skontaktuj się z nami dzisiaj, aby dowiedzieć się więcej o naszej usłudze dostosowywania płyt HDI Interconnect i jak możemy pomóc w ożywieniu swoich zaawansowanych technologicznie urządzeń elektronicznych.

Opakowanie i wysyłka:

W przypadku pakowania i wysyłki naszych płyt PCB HDI dbamy o to, aby Twoje zamówienie dotarło bezpiecznie i w doskonałym stanie.Nasz proces pakowania jest zgodny ze standardami branżowymi i jest dostosowany do spełnienia specyficznych wymagań płyt PCB HDI.

Po pierwsze, płyty HDI PCB są starannie sprawdzane i czyszczone w celu usunięcia pyłu lub zanieczyszczeń.

Następnie płyty umieszcza się w wytrzymałym pudełku, który zapewnia amortyzację i ochronę podczas transportu.w tym nazwę klienta, adres i szczegóły zamówienia.

W niektórych przypadkach, w zależności od wielkości i kruchości zamówienia, dodatkowe materiały opakowaniowe, takie jak folio lub wkładki z pianki, mogą być stosowane w celu dalszej ochrony płyt PCB HDI podczas transportu.

Nasza standardowa metoda wysyłki to za pośrednictwem zaufanej usługi kurierskiej,który zapewnia informacje o śledzeniu i zapewnia terminową dostawę.

W przypadku pilnych zamówień oferujemy również usprawnione opcje wysyłki, takie jak dostawa ekspresowa lub przewóz lotniczy. Skontaktuj się z nami, aby uzyskać więcej informacji i ceny.

Wysyłamy nasze płyty HDI na całym świecie, aby zaspokoić potrzeby naszych globalnych klientów.Staramy się przestrzegać wszystkich międzynarodowych przepisów w zakresie żeglugi i zapewniamy, że wszystkie niezbędne dokumenty celne są wypełniane dokładnie i na czas.

W przypadku zamówień międzynarodowych czasy wysyłki mogą różnić się w zależności od kraju przeznaczenia i ewentualnych opóźnień celnych.Nasz zespół dostarczy Ci szacunkowy termin dostawy i informacje o śledzeniu po wysłaniu zamówienia.

Jesteśmy zobowiązani do dostarczania wysokiej jakości produktów i wyjątkowej obsługi klienta, w tym naszych procesów pakowania i wysyłki.Jeśli macie pytania lub obawyProszę, nie wahaj się skontaktować z nami.

Częste pytania:

• Płyty HDI to płyty drukowane o wysokiej gęstości połączeń,które są wytwarzane za pomocą zaawansowanej technologii i procesów produkcyjnych w celu osiągnięcia większej gęstości komponentów obwodu i mniejszych rozmiarów.

• Odpowiedź 2: Zaletami płyt HDI PCB są mniejsze rozmiary, wyższa gęstość, lepsza wydajność elektryczna, lepsza integralność sygnału i zmniejszone zniekształcenie sygnału.

• A3: Główne cechy płyt HDI PCB obejmują mikrowia, ślepe wiasy, zakopane wiasy, wysoką liczbę warstw i składniki o cienkiej warstwie.

• A4: HDI PCB Board jest szeroko stosowana w takich gałęziach przemysłu, jak telekomunikacja, elektronika użytkowa, urządzenia medyczne i elektronika motoryzacyjna.

• A5: Główną różnicą między HDI PCB Board a tradycyjnym PCB Board jest wyższa gęstość komponentów obwodu i mniejsze rozmiary,który umożliwia bardziej zaawansowane i kompaktowe projekty produktów elektronicznych.
