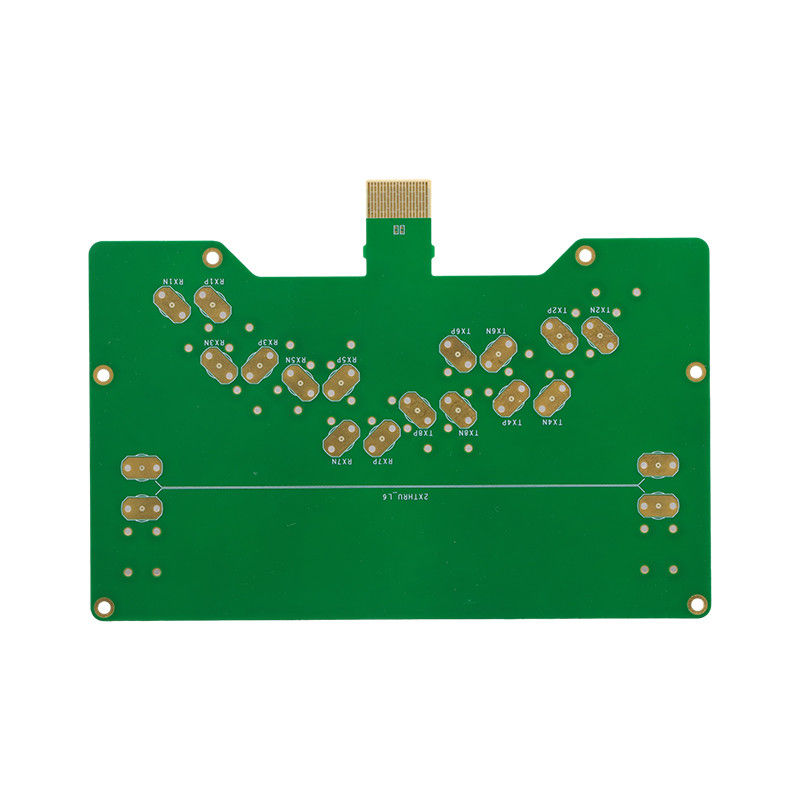

1-30 warstw Hdi W PCB Chemiczny Nikel Palladium Hdi PCB wielowarstwowy

1-30 warstw Hdi W PCB Chemiczny Nikel Palladium Hdi PCB wielowarstwowy

Nazwa marki: Ben Qiang
Numer modelu: FR-4/Rogers
MOQ: 1 sztuk
Cena £: custom made
Warunki płatności: Przelew bankowy/Alipay/PayPal
Zdolność do zaopatrzenia: 200,000 metrów kwadratowych/rok
Szczegółowe informacje
Miejsce pochodzenia:
Shenzhen, Chiny
Orzecznictwo:
ISO/TS16949/RoHS/TS16949
Szkło epoksydowe:
RO4350B Tg280℃, Er<3,48, Rogers Corp
Kolor sitodruku:
Biały, czarny, żółty, czerwony, niebieski itp.
Liczba warstw:
1-30 warstw
Serwis szablonów:
- Tak, tak.
Nazwa PCB:
Płyty 4L 1+N+1 HDI
ubiegać się o:
Płyta główna
Rozmiar planszy:
300 * 210 mm
Kontrola impedancji:
- Tak, tak.
Szczegóły pakowania:
Opakowania próżniowe z wierzchołkami powietrza
Możliwość Supply:
200,000 metrów kwadratowych/rok
Podkreślić:

30 warstw Hdi w PCB

,

Hdi w Pcb chemiczny nikl pallad

,

Płytka wielopoziomowa z niklu pallowego Hdi

Opis produktu

1-30 warstw HDI Drukowana tablica okablowania z 100% testowania i rozwiązań na zamówienie

Opis produktu:

Płyty HDI-PCB 4L 1+N+1 Płyty HDI

HDI PCB Board, znany również jako High-Density Interconnect PCB Board, jest rodzajem zaawansowanej płyty obwodu drukowanego, która jest szeroko stosowana w przemyśle elektroniki użytkowej.Wraz ze wzrostem popytu na mniejsze i bardziej wydajne urządzenia elektroniczne, HDI PCB Board stały się rozwiązaniem dla producentów, którzy chcą spełnić te wymagania.

Jedną z kluczowych cech płyt HDI PCB jest wykorzystanie technologii mikrowia, która umożliwia tworzenie gęsto zapakowanych obwodów na mniejszej płytie.Technologia ta pozwala na połączenie wielu warstw obwodów bez konieczności przejścia przez otwór, w wyniku czego konstrukcja płyt jest bardziej kompaktowa i wydajna.

HDI PCB Board to wysokiej gęstości wielowarstwowy PCB, zazwyczaj składający się z 4 lub więcej warstw, z strukturą warstwy 1 + N + 1. Oznacza to, że płyta ma jedną warstwę materiału rdzenia,po której następuje warstwa obwodówTa struktura warstwy pozwala na bardziej efektywne wykorzystanie przestrzeni i lepszą integralność sygnału.

Jednym z kluczowych punktów sprzedaży HDI PCB Board jest jego zdolność do osiągnięcia precyzyjnej kontroli impedancji.PCB jest zaprojektowane w taki sposób, aby mieć określoną wartość impedancji zapewniającą optymalną transmisję sygnałuDzięki temu nadaje się do zastosowań wysokiej prędkości i wysokiej częstotliwości, takich jak elektronika użytkowa.

HDI PCB Board jest dostępny w standardowym rozmiarze deski 300 * 210 mm, co sprawia, że nadaje się do szerokiej gamy urządzeń elektronicznych.Rozmiar deski można również dostosować do spełnienia określonych wymagań projektowych, zapewniając elastyczność producentom.

Kolejną zaletą płyt HDI PCB jest ich szereg kolorów.Umożliwia to łatwą identyfikację i etykietowanie elementów na tablicy, ułatwiając montaż i rozwiązywanie problemów.

Podsumowując, HDI PCB Board jest bardzo zaawansowanym i wszechstronnym produktem, który jest idealny do użytku w elektronikach konsumenckich.precyzyjne sterowanie impedancją, oraz dostosowywalnych opcji, oferuje wydajne i niezawodne rozwiązanie dla producentów, którzy chcą pozostać na czele w stale rozwijającym się przemyśle elektronicznym.



Charakterystyka:

  • Nazwa produktu: HDI PCB Board
  • Liczba warstw: 6 warstw
  • Usługa stencil: Tak
  • Kolor jedwabnicza: biały, czarny, żółty, czerwony, niebieski itp.
  • Gęstość płyty PCB: 1,5 mm
  • Wykończenie powierzchniowe: Palladium niklowe chemiczne
  • PCB nanoobwodu
  • Zaawansowane interkonekcyjne płytki PCB
  • Płyty drukowane o wysokiej gęstości połączeń


Parametry techniczne:

Parametry Wartość
Nazwa produktu Płyty PCB HDI
Proces Złoto zanurzające
Liczba warstw 6-warstwa
Liczba warstw 1-30 warstw
Grubość PCB 10,5 mm
Wielkość deski 300 * 210 mm
Zastosowanie Elektronika użytkowa
Kontrola impedancji - Tak, proszę.
Zgłoszenie Główna tablica
Kluczowe słowa Interkonektor o wysokiej gęstości, wysokiej gęstości PCB w warstwach, tablica technologii mikrowia, wysokiej gęstości PCB wielowarstwowy
Kolor jedwabiany Biały, Czarny, Żółty, Czerwony, Niebieski, itp.


Zastosowanie:

Zastosowanie płyt HDI PCB

HDI PCB Board, znany również jako High Density Interconnect PCB Board, jest zaawansowanym interconnect PCB zaprojektowanym do urządzeń elektronicznych o wysokiej wydajności i złożoności.Jest szeroko stosowany w różnych gałęziach przemysłu, takich jak telekomunikacjaPoniżej przedstawiono wprowadzenie do scenariuszy zastosowań płyty HDI PCB.

Wykończenie powierzchni

HDI PCB Board jest powlekany paladem z niklu chemicznego, rodzajem wykończenia powierzchni, które zapewnia wyższą odporność na korozję, łatwość spawania i trwałość.Zapewnia to niezawodność i długowieczność deski, dzięki czemu nadaje się do stosowania w trudnych warunkach.

Nazwa PCB

4L 1+N+1 HDI Board to rodzaj HDI PCB Board o unikalnej strukturze 4 warstw, 1 warstwy wstawionej w podkładce i 1 warstwy zakopanej w przewodzie.Ta konstrukcja pozwala na większą gęstość komponentów na tablicy, co czyni go idealnym do stosowania w kompaktowych urządzeniach elektronicznych.

Epoksy szklane

HDI PCB Board jest wykonany z RO4350B Tg280°C, wysokiej wydajności szklanego materiału epoksydowego o niskiej stałej dielektrycznej (Er < 3,48).ma doskonałe właściwości elektryczne i stabilność termiczną, dzięki czemu nadaje się do zastosowań dużych prędkości i dużych częstotliwości.

Zgłoszenie

HDI PCB Board jest powszechnie stosowana jako główna płyta w urządzeniach elektronicznych.Służy jako centralny węzeł dla wszystkich innych komponentów i odgrywa kluczową rolę w ogólnej wydajności i funkcjonalności urządzenia.

Liczba warstw

HDI PCB Board ma 6 warstw, co umożliwia wysoki poziom integracji i miniaturyzacji obwodów elektronicznych.Dzięki temu jest preferowanym wyborem dla urządzeń wymagających kompaktowych i lekkich konstrukcji.

Zaawansowane interkonekcyjne płytki PCB

HDI PCB Board wykorzystuje zaawansowaną technologię połączeń między sieciami, taką jak microvia i buried via, aby osiągnąć wyższą gęstość komponentów i połączeń między sieciami.,Zmniejszenie strat sygnału i zwiększenie niezawodności płyty.

Zarząd ds. Technologii Mikrovia

Technologia mikrowia jest kluczową cechą płyty HDI PCB. Polega ona na użyciu przewodów o małej średnicy (mniej niż 150 mikronów) do łączenia różnych warstw płyty.Pozwala to na większą gęstość trasy i mniejsze rozmiary płyt, co czyni go idealnym rozwiązaniem do projektowania złożonych i szybkich obwodów.

Wniosek

HDI PCB Board jest bardzo wszechstronnym i zaawansowanym interkonekcyjnym PCB, który oferuje lepszą wydajność i niezawodność.jest szeroko stosowany w różnych gałęziach przemysłu i zastosowaniach, co czyni go niezbędnym elementem współczesnego świata elektroniki.



Dostosowanie:

Usługi na zamówienie dla płyt PCB HDI

Rozmiar deski: 300 * 210 mm
Gęstość płyty PCB: 1,5 mm
Wykończenie powierzchniowe: Palladium niklowe chemiczne
Liczba warstw: 1-30 warstw
Liczba warstw: 6 warstw

W naszej firmie specjalizujemy się w świadczeniu wysokiej jakości usług spersonalizowanych dla HDI PCB Board.Nasz zespół ekspertów dba o spełnienie Państwa wymagań i dostarczenie najwyższej jakości rozwiązań dla Państwa projektówDzięki zaawansowanej technologii i najnowocześniejszym urządzeniom jesteśmy w stanie produkować panele PCB o wysokiej gęstości do 30 warstw, co czyni nas liderem w branży.Nasze wysokiej gęstości wielowarstwowe PCB są zaprojektowane w celu zaspokojenia wymagających potrzeb różnych gałęzi przemysłuRozumiemy znaczenie precyzji i niezawodności w tych branżach.i nasze PCB HDI są produkowane zgodnie z najwyższymi standardami, aby zapewnić optymalną wydajnośćJedną z naszych specjalności jest montaż mikrovia PCB, który pozwala na miniaturyzację urządzeń elektronicznych.Jesteśmy w stanie stworzyć skomplikowane projekty, które są niezbędne dla dzisiejszej zaawansowanej technologii.Jesteśmy bardzo dumni z naszej zdolności do produkcji PCB o wysokiej gęstości z mikroplastami, które są niezawodne i trwałe.nasze płyty HDI PCB mogą być dostosowane do żądanej wielkości i grubości płytyZ rozmiarem płyty 300 * 210 mm i grubością 1,5 mm, jesteśmy w stanie pomieścić szeroki zakres potrzeb projektowych.aby zapewnić najlepszą wydajność i długowieczność swoich płyt HDI PCBWybierz naszą firmę dla swoich potrzeb PCB o wysokiej gęstości i doświadcz różnicy naszych najwyższej jakości usług spersonalizowanych.Nasz zespół jest zaangażowany w dostarczanie najlepszych rozwiązań i spełnianie Państwa wymogów.Skontaktuj się z nami dzisiaj, aby dowiedzieć się więcej o naszych usługach dostosowywania płyt HDI.



Opakowanie i wysyłka:

Opakowanie i wysyłka płytek HDI PCB

W HDI PCB Board dbamy o to, aby nasze produkty bezpiecznie dotarły do Twoich drzwi.

Opakowanie
  • Wszystkie płyty HDI PCB są indywidualnie pakowane w torby antystatyczne, aby zapobiec uszkodzeniu przez prąd statyczny.
  • Następnie płyty umieszcza się w solidnym pudełku z tektury z wkładkami piankowymi w celu dodatkowej ochrony.
  • Oferujemy również opcje opakowań na zamówienie, takie jak opakowania pod próżnią, dla dodatkowej ochrony podczas transportu.
Transport morski
  • Oferujemy różne opcje wysyłki, w tym dostawę ekspresową, aby spełnić Państwa konkretne potrzeby i harmonogram.
  • Wszystkie przesyłki są śledzone i ubezpieczone, aby Twoje zamówienie dotarło bezpiecznie.
  • W przypadku przesyłek międzynarodowych dokładnie przestrzegamy wszystkich przepisów celnych i dostarczamy wszelkie niezbędne dokumenty.

Zapewnijcie się, że wasze płyty HDI PCB zostaną zapakowane i wysłane z najwyższą starannością i dbałością o szczegóły.Proszę, nie wahaj się nam powiedzieć.Zawsze jesteśmy szczęśliwi, że możemy zaspokoić potrzeby naszych klientów.
