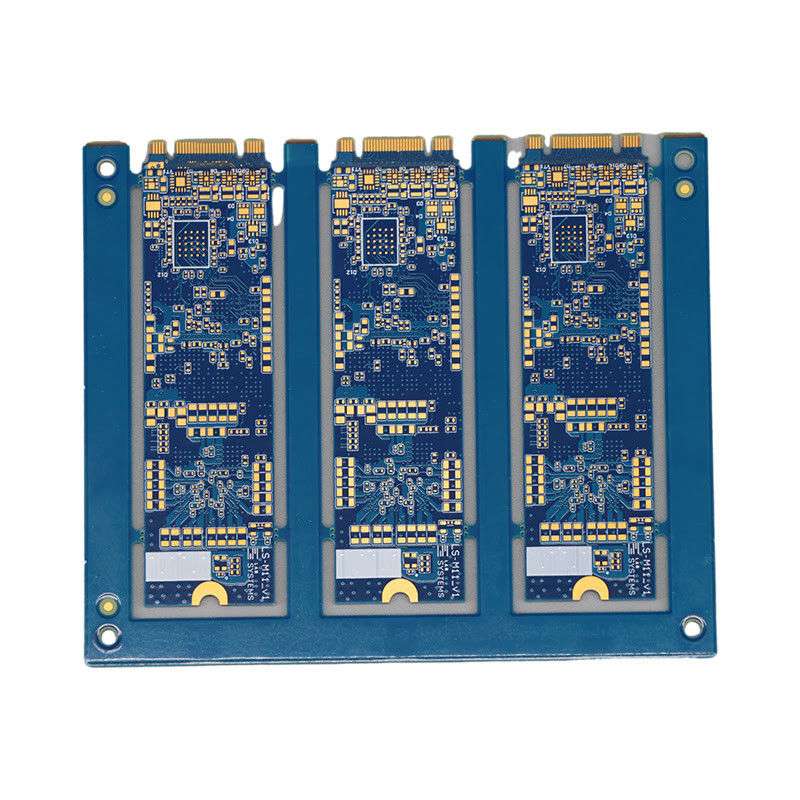

Częstotliwość radiowa Pcb Wysoka częstotliwość 0,2 mm-6,35 mm Grubość płyty

Częstotliwość radiowa Pcb Wysoka częstotliwość 0,2 mm-6,35 mm Grubość płyty

Nazwa marki: Ben Qiang
Numer modelu: FR-4/Rogers
MOQ: 1 sztuk
Cena £: custom made
Warunki płatności: Przelew bankowy/Alipay/PayPal
Zdolność do zaopatrzenia: 200,000 metrów kwadratowych/rok
Szczegółowe informacje
Miejsce pochodzenia:
Shenzhen, Chiny
Orzecznictwo:
ISO/TS16949/RoHS/TS16949
Min. przez:
Wiertarka laserowa 0,1 mm, wiertarka mechaniczna 0,2 mm
Zgodne z wymogami Rohs:
- Tak, tak.
Zastosowanie:
Komunikacja motoryzacyjna
Wykańczanie powierzchni:
ENIG
Grubość deski:
0,2 mm-6,35 mm
Zarys:
Rout i wynik
Materiał:
Rogersa/PTFE
Wartość impedancji:
±10%
Szczegóły pakowania:
Opakowania próżniowe z wierzchołkami powietrza
Możliwość Supply:
200,000 metrów kwadratowych/rok
Podkreślić:

Częstotliwość radiowa Pcb Wysoka częstotliwość

,

Pcb wysokiej częstotliwości 0

,

2 mm

Opis produktu

Wysokiej częstotliwości PCB Min poprzez 0,2 mm wiertarka mechaniczna i minimalny rozmiar otworu

Opis produktu:

PCB o wysokiej częstotliwości

PCB o wysokiej częstotliwości, znany również jako PCB o wysokiej częstotliwości radiowej lub High-Frequency Printed Wiring Board, jest rodzajem płyty obwodu drukowanego przeznaczonej do zastosowań elektronicznych o wysokiej częstotliwości.Jest szeroko stosowany w produkcji urządzeń elektronicznych o wysokiej częstotliwości, takich jak systemy łączności, systemy radarowe i systemy satelitarne.

Opis

PCB o wysokiej częstotliwości są zazwyczaj produkowane przy użyciu metody Rout and Score.Krawędzie PCB mogą być również kierowane, zapewniając płynniejszy i bardziej profesjonalny wygląd.

Min Via

Minimalny rozmiar PCB o wysokiej częstotliwości wynosi 0,1 mm dla wiertarki laserowej i 0,2 mm dla wiertarki mechanicznej.Umożliwia to zwiększenie gęstości obwodu i poprawę wydajności urządzeń elektronicznych o wysokiej częstotliwości.

Użycie

PCB o wysokiej częstotliwości są powszechnie stosowane w elektronice OEM, ponieważ są w stanie wytrzymać wysokie częstotliwości bez utraty sygnału lub zniekształcenia.gdzie dokładność i niezawodność są kluczowe.

Gęstość miedzi

Standardowa grubość miedzi dla płyt PCB o wysokiej częstotliwości wynosi 1 oz. Zapewnia to dobrą przewodność i rozpraszanie ciepła, dzięki czemu płyty nadają się do zastosowań o dużej mocy.

Minimalny rozmiar otworu

Minimalny rozmiar otworu dla płyt PCB o wysokiej częstotliwości wynosi 0,2 mm. Umożliwia to integrację mniejszych komponentów i obwodów, zapewniając zwiększoną funkcjonalność i wydajność.

Zgromadzenie PCB o wysokiej częstotliwości

PCB o wysokiej częstotliwości nie ograniczają się tylko do produkcji płyt, ale mogą być również montowane w kompletne zespoły PCB o wysokiej częstotliwości radiowej.Zapewnia to najwyższy poziom jakości i niezawodności produktu końcowego.

Projektowanie PCB o wysokiej częstotliwości

Konstrukcja płyt PCB o wysokiej częstotliwości ma kluczowe znaczenie dla ich wydajności.zapewnienie właściwej kontroli impedancji i integralności sygnałuW rezultacie powstaje wysoce wydajny i niezawodny PCB o wysokiej częstotliwości.

Podsumowując, PCB o wysokiej częstotliwości są niezbędnymi elementami w produkcji urządzeń elektronicznych o wysokiej częstotliwości.i wysokiej częstotliwości sprawiają, że są idealne do użycia w komunikacjiDzięki ich wyższej wydajności i zaawansowanemu projektowi, PCB o wysokiej częstotliwości są najlepszym wyborem dla elektroniki OEM.



Charakterystyka:

  • Nazwa produktu: PCB o wysokiej częstotliwości
  • Opis: Rout And Score
  • Minimalna wielkość otworu: 0,2 mm
  • Zgodne z wymogami Rohs: tak
  • Zastosowanie: Komunikacja, motoryzacja
  • Tęska deski: 1,0 mm
  • PCB szybkich
  • PCB RF o wysokiej częstotliwości
  • Połączenia między sieciami o wysokiej gęstości
  • Wysoka przewodność cieplna


Parametry techniczne:

Pozycja Wartość
Nazwa produktu Wysokofrekwencyjne mikropłyty PCB
Opis Rout i wynik
Wykończenie powierzchni ENIG
Grubość deski 1.0MM
Zakres grubości deski 0.2mm-6.35mm
Użycie Elektronika OEM
Wartość impedancji ± 10%
Powierzchnia ukończona Złoto zanurzające
Temperatura pracy -55 do 125°C
Minimalny rozmiar otworu 0.2 mm
Zastosowanie Komunikacja samochodowa
Słowa kluczowe: PCB wysokiej częstotliwości, PCB wysokiej częstotliwości


Zastosowanie:

Wykorzystanie PCB o wysokiej częstotliwości

PCB o wysokiej częstotliwości, znane również jako PCB wysokiej częstotliwości mikrofalowe lub PCB wysokiej częstotliwości radiowej,jest specjalistycznym typem płyty drukowanej przeznaczonej do zastosowań elektronicznych o wysokiej częstotliwości i dużej prędkościJest szeroko stosowany w różnych gałęziach przemysłu, w tym w elektronikach OEM, motoryzacji i komunikacji.

Elektronika OEM

PCB o wysokiej częstotliwości jest powszechnie stosowany w elektronikach OEM, gdzie odgrywa kluczową rolę w zapewnieniu wydajności i niezawodności urządzeń elektronicznych.Z zaawansowanym projektem i procesem produkcji, PCB o wysokiej częstotliwości jest zdolny do obsługi sygnałów o wysokiej częstotliwości i zapewnia stabilną i spójną wydajność, co czyni go idealnym wyborem dla elektroniki OEM.

Produkcja samochodowa

W przemyśle motoryzacyjnym wysokiej częstotliwości PCB są szeroko stosowane do różnych zastosowań, w tym jednostek sterujących silnikiem, zaawansowanych systemów wspomagających kierowcę i systemów infotainment.Wysokiej częstotliwości PCB wysokiej częstotliwości sprawiają, że nadaje się do obsługi złożonych i szybkich sygnałów elektronicznych wymaganych w nowoczesnych pojazdach.

Komunikacja

W dziedzinie łączności wysokiej częstotliwości PCB jest niezbędnym elementem urządzeń radiowych i mikrofalowych.Jego zdolność do obsługi sygnałów wysokiej częstotliwości i niska strata sygnału sprawiają, że jest idealny do stosowania w sprzęcie komunikacyjnym, takim jak nadajnikiPCB o wysokiej częstotliwości jest również stosowane w komunikacji satelitarnej, sieciach bezprzewodowych i innych systemach komunikacji.

Zaawansowane projektowanie i produkcja

PCB o wysokiej częstotliwości jest zaprojektowany i wytwarzany przy użyciu zaawansowanych technik i materiałów, aby sprostać wysokim wymaganiom zastosowań o wysokiej częstotliwości i dużej prędkości.1 mm dla wiertarki laserowej i 0.2 mm dla wiertarki mechanicznej i minimalny rozmiar otworu 0,2 mm. Umożliwia to precyzyjną i wydajną transmisję sygnału bez żadnych zakłóceń lub strat. Grubość deski waha się od 0,2 mm do 6,35 mm,oferuje elastyczność w spełnianiu różnych wymagań projektowych.

Podsumowując, PCB o wysokiej częstotliwości jest wszechstronnym i niezbędnym komponentem w wielu gałęziach przemysłu, zwłaszcza w elektronice OEM, motoryzacji i komunikacji.zaawansowany projekt, a proces produkcji sprawiają, że jest to niezawodny i wydajny wybór dla zastosowań o wysokiej częstotliwości i dużej prędkości.



Dostosowanie:

Usługa indywidualna PCB o wysokiej częstotliwości
Wprowadzenie

W PCB o wysokiej częstotliwości rozumiemy wyjątkowe wyzwania związane z projektowaniem i produkcją PCB sygnałów o wysokiej częstotliwości.Dlatego oferujemy kompleksową usługę dostosowaną do Państwa potrzeb i wymagań.Dzięki naszemu doświadczeniu w projektowaniu wysokiej częstotliwości sygnałów PCB i zaawansowanych materiałów, możemy zapewnić Państwu rozwiązanie dostosowane do Państwa wymagań.

Atrybuty produktu
  • Materiał: Używamy wysokiej jakości materiałów, w tym Rogers i PTFE, aby zapewnić najlepszą wydajność PCB o wysokiej częstotliwości.
  • Wartość impedancji: Nasze płytki PCB o wysokiej częstotliwości mają wartość impedancji ± 10%, zapewniając dokładną transmisję sygnału.
  • Min Via: Dzięki naszemu najnowocześniejszemu sprzętowi, możemy osiągnąć minimalną średnicę 0,1 mm za pomocą wiertarki laserowej i 0,2 mm za pomocą wiertarki mechanicznej.
  • Opis: Oferujemy zarówno opcje przejścia, jak i wyników dla zarysu PCB o wysokiej częstotliwości.
  • Zgodność z RoHS: Nasze produkty są zgodne z RoHS, zapewniając przyjaźń dla środowiska i bezpieczeństwo.
Dlaczego wybrać nas?

Nasz zespół doświadczonych specjalistów posiada szeroką wiedzę i doświadczenie w zakresie projektowania i materiałów PCB o wysokiej częstotliwości.Zobowiązujemy się dostarczać naszym klientom najwyższej jakości produkty i usługiDzięki naszej spersonalizowanej usłudze, możesz być pewien, że twój wysokiej częstotliwości PCB spełni Twoje wyjątkowe wymagania i działa optymalnie.

Zacznij

Gotowy do rozpoczęcia projektu PCB?Skontaktuj się z nami dzisiaj, aby dowiedzieć się więcej o naszej usłudze dostosowanej do Twoich potrzeb i jak możemy pomóc Ci stworzyć wysokiej częstotliwości drukowane tablicę przewodów, która spełnia Twoje konkretne potrzebyNasz zespół jest zawsze gotowy do pomocy i dostarczenia rozwiązania, które przekroczy Twoje oczekiwania.

*Uwaga: PCB o wysokiej częstotliwości zastrzega sobie prawo do zmiany powyższych informacji w dowolnym momencie bez uprzedniego powiadomienia.



Opakowanie i wysyłka:

Opakowanie i wysyłka

Nasze wysokiej częstotliwości PCB są starannie pakowane, aby zapewnić bezpieczeństwo podczas wysyłki.

Proces pakowania

Po zakończeniu produkcji PCB, przejdzie gruntowną inspekcję, aby upewnić się, że spełnia nasze wysokie standardy jakości.każdy PCB będzie indywidualnie owinięty w worki antystatyczne w celu zapobiegania uszkodzeniom spowodowanym wyładowaniem elektrostatycznym.

Następnie PCB są umieszczane w kartonowym pudełku z podkładką piankową, aby zapewnić dodatkową ochronę podczas wysyłki.

Metody wysyłki

Oferujemy różne metody wysyłki, aby zaspokoić potrzeby naszych klientów. Nasza standardowa metoda wysyłki jest za pośrednictwem renomowanych usług kurierskich takich jak DHL, FedEx i UPS.Oferujemy również opcje transportu lotniczego i morskiego dla większych zamówień.

Dla klientów, którzy mają własną preferowaną metodę wysyłki, chętnie uwzględnimy ich prośby.

Czas realizacji

Czas realizacji zamówienia na PCB o wysokiej częstotliwości zależy od ilości i złożoności zamówienia.i 10-15 dni roboczych dla większych zamówień.

Jeśli masz konkretny termin, proszę nas poinformować, a my zrobimy wszystko, co w naszej mocy, aby spełnić Twoje żądanie.

Śledzenie i dostawa

Gdy zamówienie zostanie wysłane, udostępnimy Ci numer śledzenia, dzięki któremu będziesz mógł monitorować stan przesyłki. Nasz zespół zapewni również bezpieczną i terminową dostawę zamówienia.

Jeśli masz jakiekolwiek obawy lub pytania dotyczące pakowania i wysyłki naszych PCB o wysokiej częstotliwości, nie wahaj się skontaktować z nami.Jesteśmy zobowiązani do dostarczania najlepszej jakości produktów i usług naszym klientom.



Częste pytania:

  • A1: PCB o wysokiej częstotliwości to rodzaj płyty drukowanej, która jest zaprojektowana do pracy przy częstotliwościach powyżej 1 GHz.
  • P2: Jakie są główne cechy PCB o wysokiej częstotliwości?
  • A2: PCB o wysokiej częstotliwości charakteryzują się niską stałą dielektryczną, niską stycznością strat i wysoką przewodnością cieplną, co czyni je idealnymi do zastosowań o wysokiej prędkości i wysokiej częstotliwości.
  • P3: Jakie materiały są powszechnie stosowane w PCB o wysokiej częstotliwości?
  • A3: Najczęstszymi materiałami stosowanymi w PCB o wysokiej częstotliwości są PTFE (polytetrafluoroetylen), FR-4 (laminat epoksydowy wzmocniony włóknem szklanym) i materiały Rogers.
  • P4: Jakie są zalety stosowania PCB o wysokiej częstotliwości?
  • A4: PCB o wysokiej częstotliwości zapewniają wyższą integralność sygnału, zmniejszone zakłócenia elektromagnetyczne (EMI) i lepsze zarządzanie cieplne w porównaniu z tradycyjnymi PCB.Pozwalają również na mniejsze i bardziej kompaktowe projekty.
  • P5: Jakie są niektóre powszechne zastosowania PCB o wysokiej częstotliwości?
  • A5: PCB o wysokiej częstotliwości są powszechnie stosowane w systemach łączności bezprzewodowej, systemach radarowych, sprzęcie lotniczym i obronnym, urządzeniach medycznych i szybkich obrotach cyfrowych.
