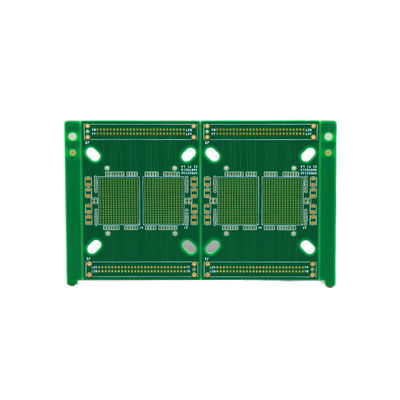

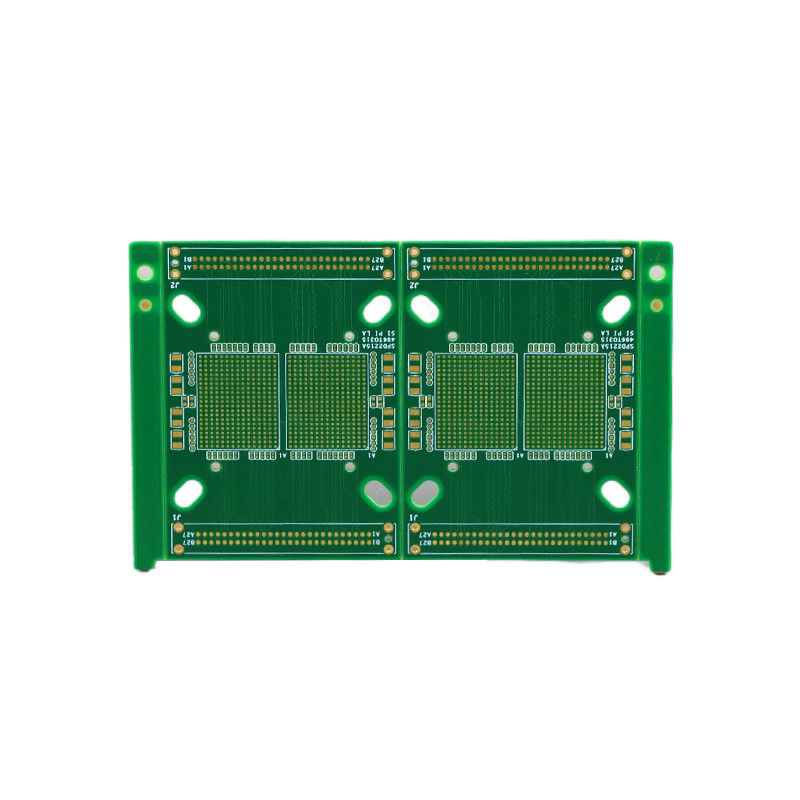

Złoto zanurzenie wysokiej gęstości Pcb połączony 1,5 mm grubość

Opis produktu:

HDI PCB Board, znany również jako High-Density Interconnection Printed Circuit Board, jest najnowocześniejszym produktem zaprojektowanym w celu zaspokojenia rosnącego zapotrzebowania na mniejsze, szybsze i bardziej złożone urządzenia elektroniczne.Jest to zaawansowana technologia, która zapewnia większą gęstość połączeń obwodowych, umożliwiając bardziej kompaktowe i wydajne urządzenia.

HDI Interconnect Board jest specjalnie zaprojektowany do zastosowań o wysokiej gęstości, takich jak smartfony, tablety i inne przenośne urządzenia.Jest to idealne rozwiązanie dla produktów, które wymagają dużej liczby komponentów na ograniczonej przestrzeni.

• Usługa stencil:- Tak, proszę.
• Gęstość płytek PCB:1.5 mm
• Epoksy szkła:RO4350B Tg280°C, Er<3.48Rogers Corp.
• Liczba warstw:6-warstwa
• Rozmiar deski:300 * 210 mm

HDI PCB Board jest wyposażony w zaawansowane funkcje zapewniające wysoką wydajność i niezawodność.Wykorzystanie szklanego materiału epoksydowego RO4350B o Tg 280°C i niskiej stałej dielektrycznej <3.48, produkowany przez Rogers Corp, gwarantuje doskonałą stabilność termiczną i integralność sygnału.

Płyta ma 6 warstw, zapewniając wysoką gęstość połączeń obwodowych przy jednoczesnym zachowaniu kompaktowych rozmiarów.

• Wysoka gęstość:Główną zaletą płyt HDI PCB jest ich technologia połączeń o wysokiej gęstości, która umożliwia większą liczbę komponentów na ograniczonej przestrzeni, co czyni je doskonałymi dla kompaktowych urządzeń.
• Zwiększona wydajność:Wykorzystanie zaawansowanych materiałów i procesów produkcyjnych zapewnia wyższą wydajność i niezawodność płyty HDI PCB, co czyni ją odpowiednią do zastosowań o dużej prędkości i wysokiej częstotliwości.
• Kosztowo efektywne:Kompaktowy rozmiar i duża gęstość płyty zmniejszają ogólny koszt produktu, co czyni ją opłacalnym rozwiązaniem dla urządzeń elektronicznych.
• Zwiększona elastyczność projektowania:Dzięki mniejszym rozmiarom i większej gęstości HDI PCB Board zapewnia większą elastyczność projektową i umożliwia integrację dodatkowych funkcji i funkcji.

HDI PCB Board jest szeroko stosowany w różnych gałęziach przemysłu, w tym w telekomunikacji, elektronika konsumenckiej, urządzeniach medycznych i elektronikach motoryzacyjnych.i zwiększona wydajność sprawiają, że nadaje się do szerokiego zakresu zastosowań, w tym:

• Smartfony i tablety
• Urządzenia noszone
• Urządzenia GPS
• Urządzenia medyczne do monitorowania i diagnostyki
• Czujniki i układy sterowania samochodowe

Ogólnie rzecz biorąc, HDI PCB Board jest bardzo zaawansowanym i niezawodnym rozwiązaniem dla urządzeń elektronicznych o wysokiej gęstości i kompaktowości.Jest to preferowany wybór dla producentów i projektantów, którzy chcą stworzyć mniejsze, szybsze i bardziej wydajne produkty.

Charakterystyka:

• Nazwa produktu: HDI PCB Board
• Gęstość płyty PCB: 1,5 mm
• Epoksy szkła: RO4350B Tg280°C, Er<3.48Rogers Corp.
• Kolor jedwabnicza: biały, czarny, żółty, czerwony, niebieski itp.
• Zastosowanie: Elektronika użytkowa
• Zarejestruj się na:
• Zaawansowane interkonekcyjne płytki PCB
• Płyty drukowane o wysokiej gęstości połączeń
• PCB wielowarstwowe o wysokiej gęstości
• PCB o wysokiej częstotliwości

Parametry techniczne:

Zastosowanie:

HDI PCB Board to rodzaj wysokiej gęstości warstwy PCB, znany również jako Nanocircuit PCB.Z zaawansowaną technologią i cechami, HDI PCB Board jest szeroko stosowana w różnych zastosowaniach i scenariuszach.

HDI PCB Board zapewnia doskonałą kontrolę impedancji, zapewniając stabilną i dokładną transmisję sygnału.Jest to kluczowe w elektronikach konsumenckich, gdzie niewielkie zmiany jakości sygnału mogą wpływać na ogólną wydajność urządzeniaDzięki kontroli impedancji HDI PCB Board zapewnia spójne i niezawodne wyniki.

Płyty HDI PCB są dostępne w różnych konfiguracjach, w tym w 4 warstwach o konstrukcji 1+N+1.z dodatkową warstwą dla podłączeń zasilania i naziemnychKonstrukcja ta umożliwia kompaktowy i wydajny układ, co czyni go idealnym rozwiązaniem do urządzeń elektronicznych użytkownika o ograniczonej powierzchni.

HDI PCB Board jest specjalnie zaprojektowany do użytku w elektronikach konsumenckich, takich jak smartfony, tablety, laptopy i inne przenośne urządzenia.i zaawansowana technologia czynią go idealnym wyborem dla tych zastosowań.HDI PCB Board jest również odpowiedni do zastosowań wysokiej prędkości i wysokiej częstotliwości, co czyni go idealnym do wykorzystania w technologii 5G i innych zaawansowanych urządzeniach.

HDI PCB Board jest wytwarzana przy użyciu procesu zanurzenia złota, który obejmuje powłokę płyty warstwą złota.,Ponadto zapewnia gładką powierzchnię do precyzyjnego umieszczania i lutowania komponentów, dzięki czemu płyta HDI PCB jest bardzo niezawodna i trwała.

Oprócz płyty HDI PCB dostępne są również usługi szablonów.Wraz z usługą stencil, HDI PCB Board może być produkowany z jeszcze większą dokładnością i niezawodnością, spełniając wysokie standardy wymagane dla elektroniki użytkowej.

HDI PCB Board jest wydajnym i niezawodnym produktem specjalnie zaprojektowanym do użytku w elektronikach konsumenckich.proces zanurzania złotaDzięki kompaktowemu rozmiarowi i wydajnemu układowi jest popularnym wyborem dla urządzeń o ograniczonej powierzchni.Z płytą HDI PCB, konsumenci mogą oczekiwać lepszej wydajności i niezawodności swoich urządzeń elektronicznych.

Dostosowanie:

Pcb Nazwa:4L 1+N+1 HDI Board

Proces:Złoto zanurzające

Epoksy szkła:RO4350B Tg280°C, Er<3.48Rogers Corp.

Rozmiar deski:300 * 210 mm

Kontrola impedancji:- Tak, proszę.

W HDI PCB Board rozumiemy znaczenie posiadania wysokiej jakości i niezawodnego PCB dla urządzeń elektronicznych.Dlatego oferujemy usługi dostosowane do Państwa potrzeb i wymagań..

Nasz proces montażu Mikrovia PCB zapewnia precyzyjne i dokładne umieszczenie komponentów na tablicy, co powoduje bardziej kompaktowy i wydajny projekt.możemy produkować wysokiej gęstości płyt PCB, które są idealne dla kompaktowych urządzeń.

Wykorzystujemy najwyższej klasy materiał ze szkła epoksydowego, w szczególności RO4350B Tg280 °C z niską stałą dielektryczną (Er<3,48) z Rogers Corp, aby zapewnić lepszą wydajność i trwałość naszych płyt.

Nasze płyty HDI 4L 1+N+1 z rozmiarem 300*210 mm nadają się do szerokiego zakresu zastosowań.możemy zapewnić stabilność i dokładność transmisji sygnału PCB.

W HDI PCB Board jesteśmy dumni z naszej zdolności do świadczenia dostosowanych usług, które zaspokajają specyficzne potrzeby naszych klientów.Skontaktuj się z nami dzisiaj, aby dowiedzieć się więcej o naszym Panel PCB wysokiej gęstości i jak możemy pomóc w przeniesieniu swoich pomysłów do życia.

Opakowanie i wysyłka:

Nasze płyty HDI PCB są starannie pakowane, aby zapewnić bezpieczną dostawę do naszych klientów.Wykorzystujemy wysokiej jakości materiały opakowaniowe i stosujemy ścisłe zasady opakowania, aby chronić produkt przed uszkodzeniem podczas transportu.

Każda płytka HDI PCB jest najpierw owinięta antystatyczną foliową foliową, aby zapobiec rozładowaniu elektrostatycznemu.Następnie umieszcza się go w trwałym pudełku z tektury z materiałami amortyzującymi, takimi jak pianka lub folia, aby zapewnić dodatkową ochronę.

Następnie pudełko jest zapieczętowane i oznaczone nazwą produktu, ilością i wszelkimi innymi niezbędnymi informacjami.Do każdej przesyłki dołączamy również MSDS (Material Safety Data Sheet) dla naszych klientów.

W przypadku wysyłki, współpracujemy z zaufanymi i niezawodnymi przewoźnikami, aby zapewnić terminową i bezpieczną dostawę.przyspieszone wysyłki, i żeglugi międzynarodowej.

Nasz zespół starannie śledzi każdą przesyłkę i dostarcza klientom informacje o śledzeniu, dzięki czemu mogą monitorować stan ich zamówienia.Oferujemy również opcje ubezpieczenia dla klientów, którzy chcą dodatkowej ochrony dla ich przesyłki.

W HDI PCB Board staramy się zapewnić najlepszą usługę pakowania i wysyłki, aby zapewnić naszym klientom otrzymanie ich produktów w doskonałym stanie i na czas.
