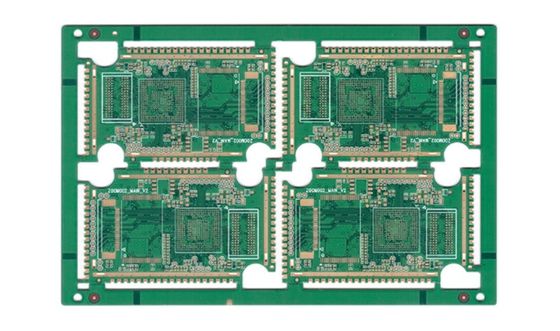

Wyższa gęstość połączeń między sobą Biały ekran jedwabny Kolor Chemiczny Nikel Palladium HDI PCB

Opis produktu:

Proces zanurzania złota stosowany przy produkcji płyty HDI PCB zwiększa jej trwałość, odporność na korozję i przewodność elektryczną.Proces ten zapewnia spójne i gładkie wykończenie powierzchni, które jest idealne do zastosowań z interkonekcją o wysokiej gęstości.

Opcje kolorystyczne na ekranie jedwabnym dostępne dla płyty HDI PCB to biały, czarny, żółty, czerwony, niebieski i różne inne kolory, w zależności od preferencji.Ta funkcja umożliwia łatwą identyfikację i oznakowanie elementów na tablicy.

Płyty HDI PCB są w 100% testowane w celu zapewnienia ich niezawodności i funkcjonalności.

Podsumowując, HDI PCB Board jest płytą obwodową drukowaną o wysokiej gęstości połączeń, która została zaprojektowana z zaawansowaną technologią połączeń.Jest wytwarzany przy użyciu procesu zanurzania złota, aby zapewnić zwiększoną trwałośćOpcje kolorystyczne jedwabokształtu umożliwiają łatwą identyfikację i etykietowanie komponentów na tablicy.Tablica jest testowana w 100% w celu zapewnienia jej niezawodności i funkcjonalności, co czyni go idealnym do użycia jako deski głównej w różnych zastosowaniach elektronicznych.

Charakterystyka:

• Nazwa produktu: HDI PCB Board
• grubość PCB: 1,5 mm
• Badanie PCB: 100% badania
• Proces: Złoto zanurzające
• Nazwa PCB: 4L 1+N+1 HDI Boards
• Zastosowanie: Elektronika użytkowa
• Charakterystyka:
• Zarząd ds. Technologii Mikrovia
• Panel PCB o wysokiej gęstości
• PCB nanoobwodu

Parametry techniczne:

Zastosowanie:

HDI PCB Board wykorzystuje materiał szklanego epoksydu, w szczególności RO4350B Tg280 ° C, Er<3.48 z Rogers Corp. Ten materiał jest znany ze swojej wysokiej stabilności termicznej i niskiej stałej dielektrycznej,co czyni go idealnym do stosowania w urządzeniach elektronicznych o wysokiej wydajnościHDI Printed Wiring Board może być zaprojektowany z maksymalnie 30 warstwami, co zapewnia dużą przestrzeń dla złożonych i wysokiej gęstości obwodów.który jest idealny do zastosowań, w których przestrzeń jest ważna.

Płyty drukowane o wysokiej gęstości łączności mają 6 warstw i rozmiar płyty 300 * 210 mm, co czyni je idealnym rozwiązaniem do szerokiego zakresu zastosowań.Niektóre z okazji i scenariuszy zastosowania produktu, w których może być stosowana tablica HDI PCB, obejmują::

• Telekomunikacje:HDI PCB Board jest stosowany w szerokim zakresie zastosowań telekomunikacyjnych, w tym stacji bazowych, sprzętu światłowodowego i komunikacji satelitarnej.Wysokiej gęstości konstrukcji i małego współczynnika kształtu sprawiają, że jest idealny do tych zastosowań.
• Urządzenia medyczne:HDI PCB Board jest również stosowany w szerokim zakresie urządzeń medycznych, w tym sprzętu monitorującego, urządzeń obrazowania i systemów podtrzymujących życie.Mały czynnik kształtu i konstrukcja o wysokiej gęstości sprawiają, że jest idealny do stosowania w tych krytycznych zastosowaniach.
• Lotnictwo i obrona:HDI PCB Board jest również stosowany w szerokim zakresie zastosowań lotniczych i obronnych, w tym systemów avioniki, systemów radarowych i systemów sterowania pociskami.Wysoka gęstość konstrukcji i mały współczynnik kształtu sprawiają, że jest idealny do stosowania w tych zastosowaniach, w których przestrzeń jest na premii.
• Elektronika użytkowa:Płyty HDI PCB są również stosowane w szerokim zakresie urządzeń elektronicznych, w tym smartfonów, tabletów i laptopów.Niewielki rozmiar i wysoka gęstość sprawiają, że jest idealny do użycia w przenośnych i kompaktowych urządzeniach.
• Sprzęt przemysłowy:Płyty HDI PCB są również stosowane w szerokim zakresie sprzętu przemysłowego, w tym robotyki, systemów automatyki i systemów sterowania procesami.Wysoka gęstość konstrukcji i mały współczynnik kształtu sprawiają, że jest idealny do stosowania w tych zastosowaniach, w których przestrzeń jest na premii.

Podsumowując, płytka HDI PCB jest bardzo wszechstronną i niezawodną płytką drukowaną o wysokiej gęstości, która może być stosowana w szerokim zakresie zastosowań.Małe kształty i wysoka gęstość sprawiają, że jest idealny do zastosowań, w których przestrzeń jest ograniczona, a jego zaawansowana technologia i doskonałe materiały zapewniają optymalną wydajność i niezawodność.

Dostosowanie:

Nasz produkt PCB High-Density Interconnector (HDI) może być dostosowany do Twoich potrzeb.

• Usługa stencil: Tak
• Epoksy szkła: RO4350B Tg280°C, Er<3.48Rogers Corp.
• Kontrola impedancji: Tak
• Badanie PCB: 100% badania

Nasz produkt HDI PCB Board jest idealny do zastosowań PCB wysokiej gęstości, Advanced Interconnect PCB i High-Density Multilayer PCB.Pozwól nam pomóc Ci stworzyć produkt, który spełnia Twoje wymagania..

Wsparcie i usługi:

Wsparcie techniczne i usługi dotyczące produktów HDI PCB Board obejmują:

• Doradztwo projektowe i wsparcie inżynieryjne
• Opracowanie i testowanie prototypu
• Usługi produkcyjne i montażowe
• Kontrola jakości i badania
• Dokumentacja produktu i specyfikacje techniczne
• Opcje dostosowywania do spełnienia specyficznych wymagań klientów
• Usługi gwarancyjne i naprawcze
• Szkolenia i edukacja w zakresie użytkowania i konserwacji produktów

Opakowanie i wysyłka:

Opakowanie produktu dla płyt PCB HDI:

• Płyty HDI PCB zostaną zapakowane w anty-statyczny worek, aby zapobiec uszkodzeniu elektrostatycznemu.
• Worek antystatyczny zostanie umieszczony w pudełku z pianą.
• Pudełko z pianką zostanie umieszczone w kartonie o odpowiednim rozmiarze i wytrzymałości.
• Karton zostanie uszczelniony taśmą taśmową, a na pudełku zostanie umieszczona etykieta z informacjami o wysyłce.

Informacje dotyczące wysyłki płytek HDI PCB:

• HDI PCB Board zostanie wysłany za pośrednictwem wiarygodnego i zaufanego przewoźnika.
• Metody wysyłki mogą być wybierane przez klienta w zależności od jego preferencji i pilności dostawy.
• Klienci otrzymają numer śledzący, który umożliwi im monitorowanie stanu przesyłki.
• Czas dostawy może różnić się w zależności od przewoźnika i miejsca przeznaczenia przesyłki.

Częste pytania:

Odpowiedź: Płyty HDI PCB to płyty drukowane o wysokiej gęstości połączeń, które są zaprojektowane tak, aby zawierały mniejsze i gęstsze komponenty w celu poprawy wydajności i funkcjonalności.Ma bardziej złożone i skomplikowane wzory, które pozwalają na miniaturyzację deski.

Odpowiedź: Zalety stosowania płyt HDI PCB obejmują mniejszy współczynnik kształtu, szybsze przesyłanie sygnału, zmniejszoną utratę sygnału, zwiększoną niezawodność i większą funkcjonalność.Pozwala również na umieszczenie większej liczby elementów na tablicy, co czyni go idealnym dla urządzeń o wysokiej wydajności.

Odpowiedź: Płyty HDI PCB są stosowane w szerokim zakresie zastosowań, w tym w smartfonach, tabletach, laptopach, aparatach cyfrowych, urządzeniach medycznych i sprzęcie lotniczym.Są idealne do wszelkich zastosowań wymagających miniaturyzacji, wysokiej wydajności i niezawodności.

Odpowiedź: Płyty PCB HDI są wytwarzane przy użyciu zaawansowanych technologii, takich jak wiercenie laserowe, sekwencyjne laminowanie i procesy mikrovia.W procesie produkcyjnym wykorzystuje się wiele warstw miedzi i materiałów izolacyjnych, które są układane i połączone ze sobą, tworząc kompaktową i niezawodną płytę.

Odpowiedź: Maksymalna liczba warstw, jaką mogą mieć płyty HDI PCB, zależy od złożoności i wielkości projektu.z niektórymi projektami posiadającymi do 20 warstwLiczba warstw może mieć wpływ na koszt i czas produkcji płyty.
