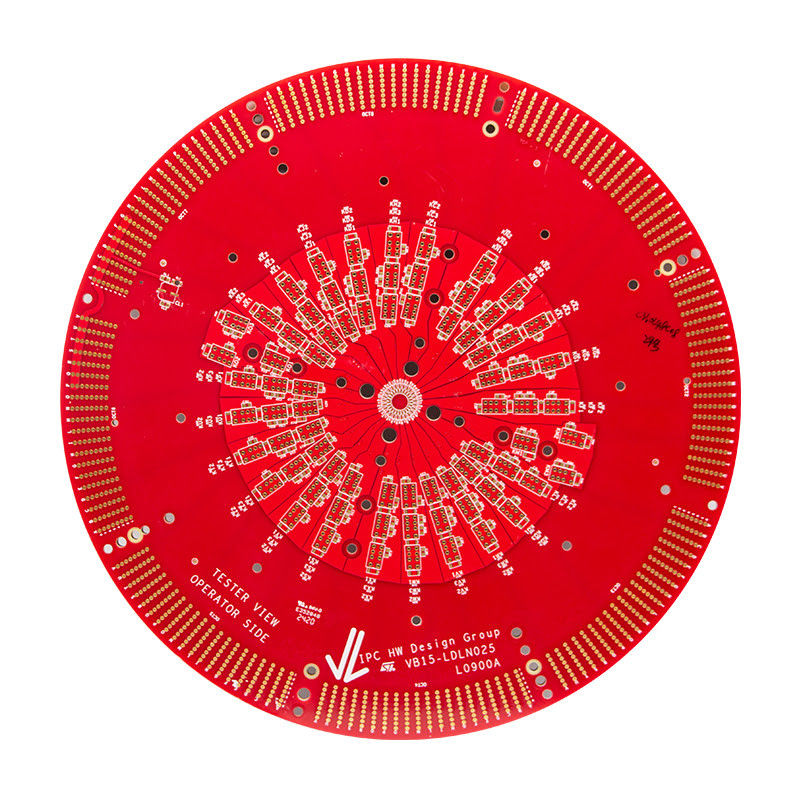

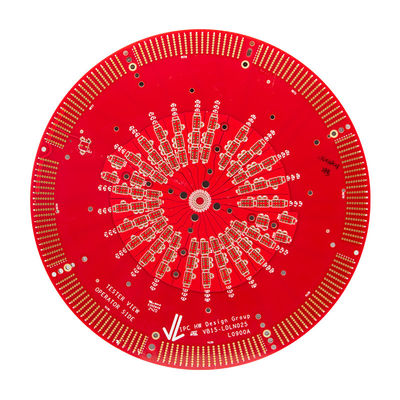

HASL Powierzchnia wykończenie płytki drukowanej PCB Wysoka warstwa FR-4 Materiał

Opis produktu:

High Layer PCB to najwyższej klasy płyta drukowana zaprojektowana w celu zaspokojenia wymagających potrzeb zaawansowanych urządzeń elektronicznych.zapewnienie trwałości i niezawodności projektów elektronicznych.

Nasze płytki PCB o wysokiej warstwie mają wysoką konstrukcję, która pozwala na wiele warstw obwodów, dzięki czemu nadają się do złożonych i szybkich aplikacji elektronicznych.Ta zaawansowana konstrukcja zapewnia również lepszą integralność sygnału i zmniejsza zakłócenia, w wyniku czego osiągają wyższe osiągi.

Dzięki zastosowaniu technologii kontroli impedancji, nasze wysokiej warstwy PCB oferuje precyzyjną kontrolę nad właściwościami elektrycznymi obwodu.,zapewnienie wysokiej jakości i niezawodnej pracy urządzeń elektronicznych.

Min. Wielkość otworu 0,2 mm dla projektowania mikroskopowego

Nasze płytki PCB wysokiej warstwy są zaprojektowane z minimalną wielkością otworu 0,2 mm, co pozwala na precyzyjne wykonywanie mikroskopijnych projektów.Umożliwia to tworzenie kompaktowych i wysokiej gęstości urządzeń elektronicznych bez uszczerbku dla wydajności.

Min. Wypróżnienie maski lutowej 0,1 mm dla optymalnej ochrony

Oprócz wysokiej precyzji i skomplikowanej konstrukcji, nasze wysokiej warstwy PCB oferuje również minimalny prześwietlenie maski lutowej 0,1 mm.Zapewnia to optymalną ochronę przed pomostami lutowymi i zapewnia niezawodność i długowieczność urządzeń elektronicznych.

Zaawansowana produkcja w celu zapewnienia jakości

Nasze płytki PCB wysokiej warstwy są produkowane przy użyciu zaawansowanych technik produkcyjnych i najnowocześniejszego sprzętu.Zapewnia to najwyższy poziom kontroli jakości i gwarantuje, że każdy produkt spełnia nasze rygorystyczne standardy doskonałości.

Zdobądź swój wysokiej warstwy PCB dzisiaj

Jeśli chodzi o wysokiej jakości płyty PCB, nasze płyty PCB są najlepszym wyborem dla profesjonalistów w branży elektronicznej.Jest to idealne rozwiązanie dla Waszych projektów elektronicznych o wysokiej wydajnościZamów teraz i doświadcz różnicy w jakości i wydajności z naszym wysokiej warstwy PCB.

Charakterystyka:

• Nazwa produktu: PCB wysokiej warstwy
• Kolor maski lutowej:
  • Zielona
  • Niebieski
  • Czarne
  • Czerwony
  • Żółty
  • Biały
• Liczba warstw: Wysoka warstwa
• Wykończenie powierzchni:
  • HASL
  • ENIG
  • OSP
  • Srebro zanurzające
  • Płytka zanurzająca
• Grubość miedzi: 1/3 oz do 2 oz
• Min. Rozmiar otworu: 0,2 mm
• Główne cechy:
  • Płyty drukowane wysokiego poziomu
  • Płyty drukowane w warstwie górnej
  • PCB klasy premium

Parametry techniczne:

Zastosowanie:

PCB wysokiej warstwy, znane również jako Superior wydrukowane kablówki, jest rodzajem płyty obwodu drukowanego, który jest przeznaczony do elektroniki precyzyjnej i wysokiej prędkości transmisji sygnału.Stał się niezbędnym elementem w przemyśle elektronicznym., ponieważ zapewnia niezawodną i wydajną platformę dla różnych urządzeń elektronicznych.

Dzięki zaawansowanym funkcjom i możliwościom wysokiej warstwy PCB jest szeroko stosowana w różnych zastosowaniach i scenariuszach.

PCB wysokiej warstwy jest często stosowany jako najwyższa warstwa tablicy drukowanej w urządzeniach elektronicznych wysokiej klasy, takich jak smartfony, laptopy i konsole do gier.Jego doskonała konstrukcja i konstrukcja sprawiają, że jest doskonałym wyborem dla tych zaawansowanych urządzeńZdolność wysokiej warstwy PCB do obsługi szybkiej transmisji sygnału oraz precyzyjne okablowanie zapewniają sprawną pracę tych urządzeń.

W sektorze przemysłowym wysoki poziom PCB jest szeroko stosowany jako obwód drukowany górnego poziomu w sprzęcie i maszynach.Jego wysokiej jakości konstrukcja i niezawodne działanie sprawiają, że jest idealnym wyborem do zastosowań przemysłowych. PCB wysokiej warstwy może wytrzymać ekstremalne temperatury, drgania i inne trudne warunki, co sprawia, że nadaje się do stosowania w różnych środowiskach przemysłowych.

Innym ważnym zastosowaniem PCB wysokiej warstwy jest przemysł medyczny.Precyzyjne okablowanie i szybkie przesyłanie sygnału sprawiają, że jest idealnym wyborem dla urządzeń medycznych, takich jak urządzenia ultradźwiękoweZdolność PCB wysokiej warstwy do przetwarzania złożonych i wrażliwych danych czyni go niezbędnym elementem precyzyjnego sprzętu medycznego.

Wysoki poziom PCB jest również szeroko stosowany w sieciach komunikacyjnych dużych prędkości, takich jak sieci 5G i sieci światłowodowe.Jego zdolność do obsługi szybkiej transmisji sygnału i niska strata sygnału sprawiają, że jest preferowanym wyborem dla tych sieciKonstrukcja wysokiej warstwy PCB umożliwia również szybsze przesyłanie danych, co jest kluczowe dla sprawnego funkcjonowania tych sieci.

W przemyśle lotniczym i obronnym PCB wysokiej warstwy odgrywają kluczową rolę w funkcjonowaniu różnych systemów i urządzeń elektronicznych.Jego wysoka wydajność i niezawodność czynią go idealnym wyborem do użytku w samolotachZdolność PCB wysokiej warstwy do wytrzymania ekstremalnych warunków i precyzyjne okablowanie sprawiają, że jest niezbędny do tych zastosowań.

Na zakończenie, kolory maski lutowniczej wysokiej warstwy PCB, w tym zielona, niebieska, czarna, czerwona, żółta i biała, wraz z minimalną wielkością otworu 0,2 mm, grubością deski od 0,2 mm do 6,0 mm,i minimalny wolność od jedwabniaku i wolność od maski lutowej 0.15 mm i 0,1 mm, co czyni go wszechstronnym i bardzo poszukiwanym produktem w przemyśle elektronicznym.Jego zastosowania i sceny obejmują od elektroniki użytkowej wysokiej klasy po kluczowe urządzenia przemysłowe i medyczne, co dowodzi jego znaczenia i wpływu w świecie elektroniki precyzyjnej i szybkiej transmisji sygnałów.

Dostosowanie:

W High Layer PCB oferujemy najwyższej klasy usługi personalizacji wysokiej klasy płytek drukowanych.Nasz zespół ekspertów dąży do zapewnienia najlepszej jakości i wydajności dla Państwa potrzeb..

• Kolor maski lutowej:Zielony, Błękitny, Czarny, Czerwony, Żółty, Biały
• Min. wielkość otworu:0.2 mm
• Min. szerokość linii/przestrzeń między liniami:3ml/3ml
• Gęstość miedzi:1/3 oz do 2 oz
• Liczba warstw:Wysoka warstwa

Dzięki naszym wysokiej jakości płytom obwodowym, oferujemy szeroki zakres opcji dostosowania, aby spełnić Państwa wymagania.

Niektóre z naszych usług dostosowania obejmują:

• Niestandardowe opcje koloru maski lutowej
• Opcje mniejszego rozmiaru otworu
• Wąska szerokość linii i opcje rozstawienia
• Opcje grubości miedzi grubszej lub cieńszej
• Dodatkowe opcje warstwy

Nasz zespół doświadczonych inżynierów będzie ściśle współpracował z Państwem, aby zrozumieć Państwa wyjątkowe potrzeby i zapewnić Państwu najlepsze rozwiązania dla Państwa wysokiej klasy PCB.

Wybór wysokiej warstwy PCB dla swoich potrzeb personalizacyjnych oznacza wybór jakości, niezawodności i wydajności.

• Najnowocześniejsza technologia i wyposażenie dla precyzji i dokładności
• Ścisłe procesy kontroli jakości w celu zapewnienia najwyższych standardów jakości
• Doświadczony zespół inżynierów i techników z szeroką wiedzą w zakresie PCB wysokiego poziomu
• Skuteczna i terminowa dostawa produktów dostosowanych do potrzeb
• Konkurencyjne ceny bez uszczerbku dla jakości

Zaufaj nam, aby zapewnić Ci najlepsze usługi dostosowywania do Twoich potrzeb w zakresie wysokiej klasy PCB. Skontaktuj się z nami już dziś, aby omówić Twoje wymagania i uzyskać ofertę na nasze usługi.

Opakowanie i wysyłka:

Po wykonaniu produkcji i testowaniu wysokiej warstwy PCB będzie starannie pakowany, aby zapewnić bezpieczną dostawę do klienta.

• Po pierwsze, PCB zostanie owinięte w anty-statyczną foliową folie, aby chronić je przed wyładowaniem elektrostatycznym.
• Następnie owinięte PCB umieszcza się w trwałym pudełku kartonowym.
• Pudełko będzie wypełnione pianą lub innymi materiałami amortyzującymi, aby zapobiec poruszaniu się PCB podczas transportu.
• Wreszcie pudełko zostanie zapieczętowane i oznaczone informacjami o wysyłce.

Po zapakowaniu płytki PCB wysokiej warstwy zostanie wysłana do klienta za pomocą niezawodnej metody wysyłki.

• Pakiet zostanie załadowany na bezpieczny i kontrolowany klimatem kontener.
• Kontener zostanie przewieziony do najbliższego lotniska lub portu.
• Na lotnisku lub w porcie morskim paczka zostanie załadowana na samolot, statek lub ciężarówkę w zależności od miejsca przeznaczenia.
• Podczas transportu przesyłki będą śledzone i monitorowane w celu zapewnienia ich terminowego i bezpiecznego przyjazdu.
• Po dostarczeniu klient będzie musiał podpisać paczkę w celu potwierdzenia jej otrzymania.

Dzięki starannemu pakowaniu i niezawodnym metodom wysyłki, gwarantujemy, że wysoki poziom PCB dotrze do celu w doskonałym stanie.

Częste pytania:

• P: Ile warstw ma zazwyczaj wysoki poziom PCB?
• Odpowiedź: PCB o wysokiej warstwie ma zazwyczaj więcej niż 4 warstwy, ale może mieć nawet 20 lub więcej warstw w zależności od złożoności projektu.
• P: Jakie są zalety stosowania wysokiej warstwy PCB?
• O: PCB o wysokiej warstwie pozwala na większą gęstość komponentów elektronicznych, zmniejszenie wielkości i masy całego PCB oraz lepszą integralność sygnału i wydajność.
• P: W jakich rodzajach urządzeń elektronicznych najczęściej stosowane są wysokoprzedstawione płytki PCB?
• Odpowiedź: PCB wysokiej warstwy są powszechnie stosowane w zaawansowanych urządzeniach elektronicznych, takich jak smartfony, tablety, komputery i sprzęt medyczny.
• P: Jaka jest typowa grubość wysokiej warstwy PCB?
• Odpowiedź: Typowa grubość wysokiej warstwy PCB wynosi od 1,57 do 2,36 milimetra.
