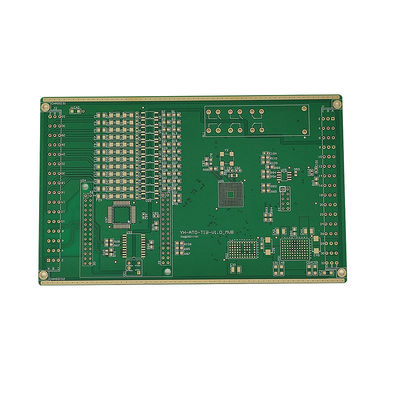

1/3 oz Do 2 oz Wysokiej warstwy tablicy drukowanej z min. szerokość linii / rozstaw 3mil / 3mil

Opis produktu:

Charakterystyka:

• Nazwa produktu: PCB wysokiej warstwy
• Materiał: FR-4
• Grubość miedzi: 1/3 oz do 2 oz
• Liczba warstw: Wysoka warstwa
• Czas realizacji: 3-5 dni
• Min. Wypróżnienie jedwabnego ekranu: 0,15 mm
• Kluczowe cechy:
• Płyty PCB o wysokiej warstwie
• Płyty wielowarstwowe o wysokiej warstwie
• Wysoki warstwy wielowarstwowe PCB
• Wykonany z materiału FR-4
• Dostępne w grubościach miedzi od 1/3 oz do 2 oz
• Wysoka liczba warstw dla zwiększonej złożoności i funkcjonalności
• Szybki czas realizacji 3-5 dni dla szybkiej produkcji
• Min. prześwietlenie jedwabnicy 0,15 mm dla precyzyjnego i dokładnego projektowania

Parametry techniczne:

Zastosowanie:

PCB wysokiej warstwy, znany również jako PCB wysokiej warstwy wielowarstwowy, płytka PCB wysokiej warstwy, płytka obwodu drukowanego wysokiej warstwy lub płytka obwodu wysokiej warstwy,jest rodzajem płytek drukowanych (PCB) o wysokiej liczbie warstwJest szeroko stosowany w różnych zastosowaniach elektronicznych ze względu na jego lepszą konstrukcję i funkcjonalność.

Wysokiej warstwy PCB jest w różnych kolorach ekran jedwabny, w tym biały, czarny i żółty.i inne ważne informacje na tablicyWybór koloru zależy od preferencji klienta i zastosowania PCB.

Liczba warstw PCB wysokiej warstwy wynosi zwykle od 8 do 40 lub nawet więcej.Ta wysoka liczba warstw pozwala na bardziej złożone konstrukcje obwodu i umożliwia integrację wielu funkcji w jednej płytceW związku z tym wysoki poziom PCB jest idealnym wyborem dla urządzeń elektronicznych o wysokiej wydajności i gęstym zaludnieniu.

Grubość płyty PCB wysokiej warstwy waha się od 0,2 mm do 6,0 mm, w zależności od liczby warstw i wymagań aplikacyjnych.i jest starannie wybierany na podstawie specyficznych potrzeb urządzenia elektronicznego.

PCB wysokiej warstwy jest zgodne z dyrektywą dotyczącą ograniczenia substancji niebezpiecznych (ROHS), która ogranicza stosowanie niektórych materiałów niebezpiecznych w produktach elektronicznych.Dzięki temu wysoki poziom PCB jest bezpiecznym i przyjaznym dla środowiska rozwiązaniem dla różnych zastosowań elektronicznych.

Minimalna przepustowość płytek silkscreen z wysokiej warstwy PCB wynosi 0,15 mm, co zapewnia wyraźne i dokładne drukowanie wszystkich niezbędnych informacji na tablicy.Umożliwia to łatwą identyfikację i montaż komponentów, co prowadzi do bardziej wydajnego procesu produkcji.

PCB wysokiej warstwy ma szeroki zakres zastosowań w przemyśle elektronicznym.

• Sprzęt telekomunikacyjny
• Sprzęt komputerowy
• Urządzenia medyczne
• Systemy lotnicze i obronne
• Elektronika samochodowa
• Systemy sterowania przemysłowego

Dzięki wysokiej liczbie warstw, doskonałej konstrukcji i zgodności ze standardami przemysłowymi, wysoki poziom PCB jest niezawodnym i wydajnym rozwiązaniem dla różnych zastosowań elektronicznych.Zapewnia stabilną platformę do integracji złożonych obwodów, co prowadzi do szybszych i bardziej niezawodnych urządzeń elektronicznych.

Dostosowanie:

Nasze wysokiej warstwy PCB oferuje wysoką gęstość połączeń i zaawansowane funkcjonalności dla swoich projektów elektronicznych.możesz mieć wysokiej warstwy PCB dostosowane do swoich potrzeb.

Zdajemy sobie sprawę z znaczenia szybkiej dostawy dla Twoich projektów.To zapewnia, że możesz otrzymać swoje dopasowane PCB w odpowiednim czasie.

Nasze płytki PCB wysokiej warstwy są zgodne z przepisami RoHS, zapewniając ich przyjazne dla środowiska i bezpieczne do użytku w projektach.

Oferujemy różnorodne opcje kolorystyczne dla Twoich płyt PCB wysokiej warstwy, w tym białe, czarne i żółte.

Nasze płyty PCB wysokiej warstwy mogą być dostosowywane z grubością miedzi w zakresie od 1/3 oz do 2 oz. Zapewnia to, że Twoje płyty PCB mogą obsługiwać specyficzne wymagania Twojego projektu.

W celu zaspokojenia różnych potrzeb naszych klientów oferujemy szereg opcji wykończenia powierzchni dla naszych płyt PCB wysokiej warstwy, w tym HASL, ENIG, OSP, srebrne zanurzenie i cynę zanurzenie.Pozwala to wybrać wykończenie powierzchni, które najlepiej odpowiada wymaganiom projektu.

Dzięki naszej usłudze dostosowywania płyt PCB wysokiej warstwy możesz być pewien, że otrzymasz wysokiej jakości i dostosowany płytę PCB do swojego projektu.
