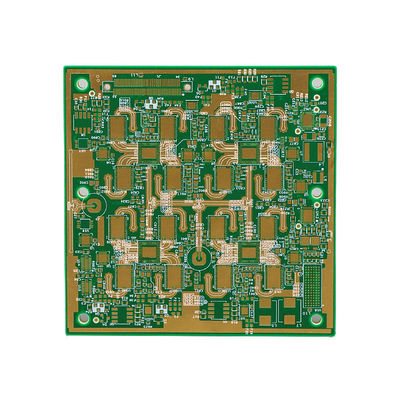

Rogers High Layer PCB dowolna warstwa Hdi Pcb Min Rozmiar otworu 0,2 mm

Opis produktu:

Charakterystyka:

• Nazwa produktu: PCB wysokiej warstwy
• Wykończenie powierzchniowe: HASL, ENIG, OSP, srebrne zanurzenie, cynowe zanurzenie
• Min. Odległość maski lutowej: 0,1 mm
• Kontrola impedancji: Tak
• Grubość miedzi: 1/3 oz do 2 oz
• Czas realizacji: 3-5 dni
• Płyty PCB o wysokiej warstwie
• Płyty wielowarstwowe o wysokiej warstwie
• Płyty drukowane o wysokiej warstwie

Parametry techniczne:

Zastosowanie:

PCB wysokiej warstwy to wysokiej jakości wielowarstwowa płyta obwodna, która jest szeroko stosowana w różnych zastosowaniach elektronicznych.co czyni go popularnym wyborem wśród inżynierów i producentówZ grubością miedzi w zakresie od 1/3 uncji do 2 uncji, minimalną szerokość linii / rozstaw 3 mil / 3 mil i inne imponujące cechy,PCB wysokiej warstwy jest wyborem dla urządzeń elektronicznych o wysokiej wydajności.

• PCB wielopoziomowe o wysokiej warstwie:PCB wysokiej warstwy to wielowarstwowa płyta obwodowa składająca się z wielu warstw przewodzących śladów miedzi oddzielonych warstwami izolacyjnymi.Ta struktura umożliwia większą gęstość komponentów i lepszą integralność sygnału.
• Gęstość miedzi:PCB wysokiej warstwy jest dostępne w różnych grubościach miedzi, od 1/3 oz do 2 oz.Umożliwia to dostosowanie właściwości elektrycznych płyty do spełnienia specyficznych wymagań aplikacji.
• Min. szerokość linii/przestrzeń między liniami:Przy minimalnej szerokości linii / odstępie 3 mil / 3 mil, wysoki poziom PCB może pomieścić skomplikowane i kompaktowe konstrukcje, co sprawia, że nadaje się do zastosowań o wysokiej gęstości.
• Zgodne z wymogami Rohs:PCB wysokiej warstwy jest zgodne z przepisami RoHS (Restriction of Hazardous Substances), zapewniając, że jest wolne od niebezpiecznych materiałów i bezpieczne dla środowiska.
• Czas realizacji:PCB wysokiej warstwy ma krótki czas realizacji 3-5 dni, co pozwala na szybszą produkcję i dostawę wysokiej jakości płyt obwodowych.
• Min. wielkość otworu:PCB wysokiej warstwy może pomieścić minimalną wielkość otworu 0,2 mm, co sprawia, że nadaje się do małych i złożonych projektów.

PCB wysokiej warstwy znajduje zastosowanie w różnych urządzeniach elektronicznych i branżach, w tym:

• Komunikacja i sieć: PCB wysokiej warstwy jest stosowane w routerach, przełącznikach, modemach i innych urządzeniach sieciowych w celu zapewnienia szybkiej i niezawodnej komunikacji.
• Elektronika użytkowa: PCB wysokiej warstwy występuje w smartfonach, tabletach, laptopach i innych urządzeniach elektronicznych, zapewniając im wysoką wydajność i kompaktowe obwody.
• Kontrole przemysłowe: PCB wysokiej warstwy jest stosowane w sprzęcie i maszynach przemysłowych, zapewniając precyzyjne i wydajne sterowanie różnymi procesami.
• Urządzenia medyczne: PCB o wysokiej warstwie jest stosowane w urządzeniach medycznych, takich jak maszyny MRI, maszyny rentgenowskie i rozruszniki serca, aby zapewnić ich dokładność i niezawodność.
• Przemysł motoryzacyjny: PCB wysokiej warstwy jest stosowane w różnych zastosowaniach motoryzacyjnych, w tym w jednostkach sterujących silnikiem, pulpach rozdzielczych i systemach informacyjno-rozrywkowych,zapewniając im wysoką wydajność i trwałość.

Dzięki zaawansowanym funkcjom i doskonałej wydajności, wysokiej warstwy PCB jest preferowanym wyborem dla zaawansowanych aplikacji elektronicznych.Jego wysoka liczba warstw i dostosowywalne funkcje sprawiają, że nadaje się do szerokiego zakresu branż i scenariuszyZamów dziś swoje płytki wysokiej warstwy i doświadcz najlepszej w swojej klasie płyty obwodowej dla swoich urządzeń elektronicznych.

Dostosowanie:

Nasze wysokiej warstwy PCB jest wysokiej gęstości płyty połączeń wykonane z FR-4 materiału, zapewniając wyższą wydajność i niezawodność dla swoich projektów elektronicznych.możesz dostosować swoją płytę wysokiej warstwy wielowarstwową do swoich dokładnych specyfikacji i wymagań.

• Wysoki warstwy wielowarstwowe z wysoką gęstością konstrukcji połączeń
• Materiał: FR-4 dla lepszej wydajności i niezawodności
• Min. szerokość linii/rozstawienie: 3 mil / 3 mil dla precyzyjnych i dokładnych obwodów
• Opcje kolorystyczne: Biały, Czarny, Żółty dla jasnej i łatwej identyfikacji
• Min. Wypróżnienie jedwabnego ekranu: 0,15 mm dla profesjonalnego i wypolerowanego wyglądu
• Liczba warstw: Wysoka warstwa dla zaawansowanych i złożonych konstrukcji obwodu

W High Layer PCB rozumiemy, że każdy projekt jest wyjątkowy i wymaga dostosowanego podejścia.

• Niestandardowa liczba warstw: Niezależnie od tego, czy potrzebujesz wysokiej warstwy wielowarstwowego PCB, czy niższej liczby warstw, możemy dostosować liczbę warstw do wymagań projektu.
• Materiał dostosowany: Oprócz FR-4 oferujemy również inne opcje materiałów, takie jak poliamid i Rogers, aby spełnić Twoje specyficzne wymagania dotyczące wydajności i budżetu.
• Niestandardowy kolor jedwabnika: Oprócz standardowych kolorów jedwabnika białego, czarnego i żółtego, możemy również zaoferować niestandardowe opcje kolorystyczne, aby dopasować się do potrzeb marki lub projektu.
• Niestandardowy rozstaw na jedwabnik: Nasz standardowy rozstaw na jedwabnik wynosi 0,15 mm, ale możemy go dostosować do wymaganego rozstawu, aby uzyskać bardziej spersonalizowany dotyk.
• Dostosowana szerokość linii i odstęp: Jeśli potrzebujesz większej precyzji w projektowaniu obwodu, możemy dostosować mniejszą szerokość linii i odstęp, aby spełnić Twoje potrzeby.

Dzięki naszemu wysokiej warstwie PCB i naszej spersonalizowanej usłudze, możesz być pewien, że twój projekt będzie miał wysokiej jakości i niezawodne PCB, które spełniają Twoje wymagania.Skontaktuj się z nami już dziś, aby dowiedzieć się więcej o naszej płytce wysokiej warstwy wielowarstwowej i jak możemy pomóc w urzeczywistnieniu projektu.

Opakowanie i wysyłka:

W High Layer PCB rozumiemy znaczenie bezpiecznego pakowania i wysyłki naszych produktów.Oto opis naszych procesów pakowania i wysyłki.:

Nasze PCB są najpierw owinięte w anty-statyczne torby, aby zapobiec uszkodzeniu przez elektryczność statyczną.Następnie umieszcza się je w wytrzymałym pudełku z tektury z wkładkami z pianki, aby zapewnić dodatkową ochronę podczas transportuPudełko jest zamknięte wysokiej jakości taśmą taśmową, aby zapobiec otwarciu podczas transportu.

Nasz zespół będzie współpracował z Państwem nad zaprojektowaniem i stworzeniem rozwiązania opakowania spełniającego Państwa konkretne potrzeby.

Oferujemy różne opcje wysyłki, aby Twoje zamówienie dotarło do miejsca przeznaczenia na czas. Nasza standardowa metoda wysyłki to przewóz lotniczy, który zapewnia szybką i niezawodną dostawę.Oferujemy również przyspieszoną dostawę dla pilnych zamówień.

Wszystkie zamówienia są starannie pakowane i oznakowane z niezbędnymi informacjami o wysyłce, aby zapewnić płynny i wydajny proces dostawy.Nasz zespół ściśle współpracuje z naszymi partnerami wysyłkowymi, aby śledzić i monitorować postępy Twojego zamówienia i dostarczać aktualizacje w razie potrzeby.

Wysokiej warstwy PCB wysyłane międzynarodowo do klientów na całym świecie.Mamy doświadczenie w wysyłce do różnych krajów i możemy zapewnić niezbędną dokumentację i odprawę celną dla płynnego procesu dostawy.

W przypadku zamówień międzynarodowych oferujemy transport lotniczy i morski, w zależności od wielkości i wagi zamówienia.Nasz zespół będzie współpracował z Państwem w celu określenia najlepszej metody wysyłki dla Państwa konkretnych potrzeb.

Dziękujemy za wybór High Layer PCB dla Twoich potrzeb w zakresie PCB.
