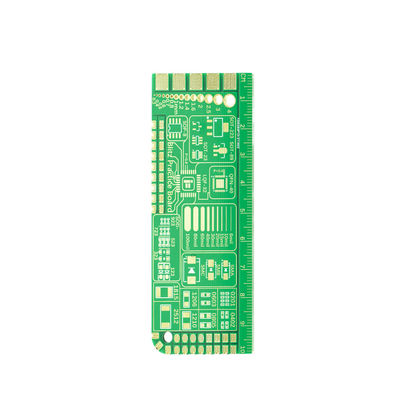

Wielowarstwowa płytka drukowana 0,2-6,0 mm miedziana 1/3 oz do 2 oz

Opis produktu:

Nasze PCB o wysokiej gęstości połączeń jest zaprojektowane w celu spełnienia najwyższych standardów branżowych i jest zgodne z Rohs, zapewniając bezpieczeństwo użytkowania w każdym zastosowaniu.PCB wysokiej warstwy jest wykonany z najlepszych materiałów i najnowszych technik produkcyjnych, zapewniając najlepszą możliwą wydajność i niezawodność.

PCB wysokiej warstwy jest zaprojektowane z minimalnym prześwietleniem na ekranie jedwabnym 0,15 mm, dzięki czemu łatwo odczytywać i identyfikować różne komponenty na tablicy.Minimalna szerokość linii i odstępy między liniami wynoszące 3 mil / 3 mil zapewniają, że płyta może pomieścić nawet najbardziej złożone i skomplikowane wzory bez utraty jakości lub wydajności.

Nasze wysokiej warstwy PCB jest idealne rozwiązanie dla swojego następnego projektu, czy projektować złożony system elektroniczny lub prosty obwód.Możesz mieć swój PCB w ręku i gotowy do użycia w mgnieniu oka.

Zamów dziś swoją płytę drukowaną wysokiej warstwy i doświadcz różnicy, jaką nasza płytka drukowana wysokiej warstwy może zrobić w twoim następnym projekcie.

Charakterystyka:

• Nazwa produktu: płyty PCB wysokiej warstwy
• Kolor jedwabnopłetwy: biały, czarny, żółty
• Min. Szerokość linii/przestrzeń między liniami: 3mm/3mm
• Grubość miedzi: 1/3 oz do 2 oz
• Liczba warstw: wysokiej warstwy wielowarstwowej płyty
• Zgodne z wymogami Rohs: Tak

Parametry techniczne:

Zastosowanie:

PCB wielopoziomowe wysokiej warstwy jest powszechnie stosowane w szybkich urządzeniach komputerowych, lotnictwie, urządzeniach medycznych i zastosowaniach wojskowych.Płyta jest zaprojektowana z zaawansowanych materiałów i technologii, aby zapewnić wysoką niezawodnośćKonstrukcja płyty jest taka, że może pomieścić wiele warstw obwodów, co sprawia, że nadaje się do złożonych urządzeń elektronicznych.

Wysokiego warstwy wielowarstwowe PCB jest zaprojektowane w celu spełnienia wymagań urządzeń elektronicznych o wysokiej wydajności.15 mm i minimalna odległość maski lutowej 0Minimalny rozmiar otworu wynosi 0,2 mm, a minimalna szerokość linii / rozstaw wynosi 3 mil / 3 mil.Specyfikacje te są kluczowe dla zapewnienia, że płyta może obsługiwać złożone obwody nowoczesnych urządzeń elektronicznych.

Wysoki poziom wielowarstwowy PCB jest powszechnie stosowany w aplikacjach wymagających szybkiego przesyłania danych, takich jak serwery danych, routery i inne urządzenia sieciowe.Używa się go również w urządzeniach medycznych wymagających wysokiej precyzji i dokładnościDodatkowo, wysoki poziom wielowarstwowy PCB jest stosowany w zastosowaniach wojskowych, takich jak radar i systemy komunikacyjne.

Wysokiej warstwy wielowarstwowe PCB jest zaprojektowane z zaawansowanych materiałów, takich jak FR-4, które zapewniają doskonałe właściwości izolacyjne w celu zapobiegania zakłóceniom elektrycznym.Płyta jest również zaprojektowana z wysokim poziomem precyzji i dokładności, aby zapewnić, że obwody są zoptymalizowane dla wysokiej wydajnościPłyty są również zaprojektowane tak, aby wytrzymać wysokie temperatury i inne czynniki środowiskowe, co czyni je odpowiednimi do stosowania w ekstremalnych warunkach.

Ogólnie rzecz biorąc, wysoki poziom wielowarstwowy PCB jest kluczowym elementem nowoczesnych urządzeń elektronicznych, które wymagają wysokiej wydajności, precyzji i niezawodności.popyt na tego typu PCB będzie nadal rosnąć, i pozostanie istotnym elementem rozwoju złożonych urządzeń elektronicznych.

Dostosowanie:

• Kolor jedwabnopłetwy: biały, czarny, żółty
• Grubość deski: od 0,2 mm do 6,0 mm
• Materiał: FR-4
• Grubość miedzi: 1/3 oz do 2 oz
• Kolor maski lutowniczej: zielona, niebieska, czarna, czerwona, żółta, biała

Nasze usługi zaspokajają potrzeby dostosowania płyt interkonekcyjnych o wysokiej gęstości i płyt PCB wielowarstwowych, aby zapewnić Państwu najlepszą jakość produktów.

Wsparcie i usługi:

Nasze usługi wsparcia technicznego produktów PCB wysokiej warstwy obejmują:

• Przegląd i optymalizacja projektu
• Opracowanie i testowanie prototypu
• Konsultacje i wskazówki dotyczące produkcji
• Kontrola jakości i inspekcja
• Usługi napraw i konserwacji
• Dokumentacja techniczna i szkolenia

Mamy zespół doświadczonych inżynierów i techników, którzy dążą do zapewnienia najlepszego wsparcia technicznego i usług naszym klientom.Niezależnie od tego, czy potrzebujesz pomocy przy projektowaniu złożonego PCB, czy rozwiązywaniu problemu produkcyjnegoJesteśmy tutaj, aby pomóc Ci na każdym kroku.

Opakowanie i wysyłka:

Opakowanie produktu:

• Produkty z wysokiej warstwy PCB będą pakowane w solidne pudełko kartonowe w celu zapewnienia bezpiecznego transportu.
• PCB zostanie umieszczone w worku antystatycznym, aby zapobiec uszkodzeniu przez prąd statyczny.
• Opakowanie zostanie zamknięte trwałą taśmą taśmową, aby utrzymać je w bezpiecznym stanie podczas wysyłki.

Wysyłka produktu:

• Po potwierdzeniu zamówienia produkt High Layer PCB zostanie wysłany w ciągu 2-3 dni roboczych.
• Produkt zostanie wysłany za pośrednictwem wiarygodnej usługi kurierskiej w celu zapewnienia terminowej dostawy.
• Klient otrzyma numer śledzenia w celu śledzenia stanu przesyłki.

Częste pytania:

A: Produkt z wysoką warstwą PCB może mieć do 30 warstw.

Odpowiedź: Standardowa grubość miedzi dla produktu PCB wysokiej warstwy wynosi 1 uncji.

Odpowiedź: Minimalna szerokość śladów i odstępy między nimi dla produktu PCB wysokiej warstwy wynosi 3 mil.

Odpowiedź: Maksymalny rozmiar płyty dostępny dla produktu High Layer PCB wynosi 20 cali na 20 cali.

Odpowiedź: czas realizacji produktu PCB wysokiej warstwy wynosi zazwyczaj 5-7 dni roboczych.
