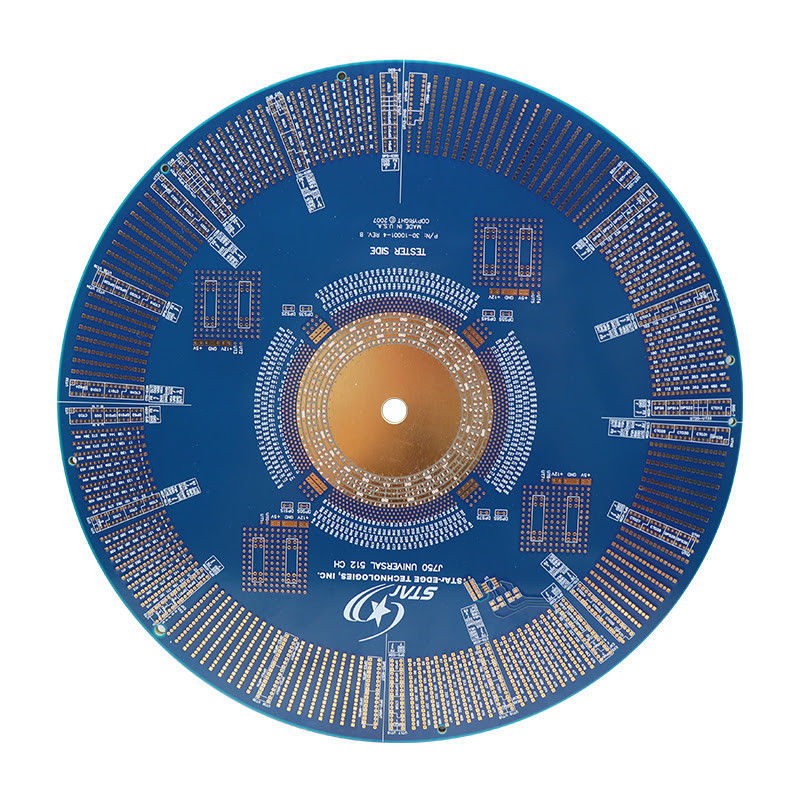

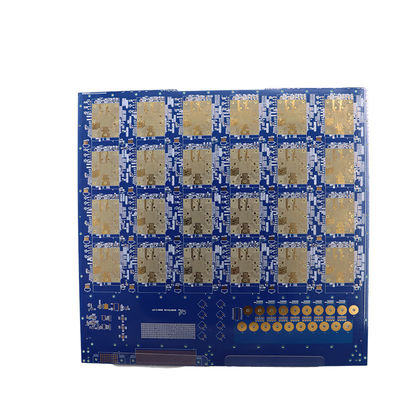

Biała maska lutowa wielowarstwowa płytka obwodowa 0,15 mm Min.

Opis produktu:

Charakterystyka:

• Nazwa produktu: PCB wysokiej warstwy
• Kolor maski lutowniczej: zielona, niebieska, czarna, czerwona, żółta, biała
• Kolor jedwabnopłetwy: biały, czarny, żółty
• Min. Wypróżnienie jedwabnego ekranu: 0,15 mm
• Grubość miedzi: 1/3 oz do 2 oz
• Wykończenie powierzchniowe: HASL, ENIG, OSP, srebrne zanurzenie, cynowe zanurzenie
• PCB o wysokiej zawartości
• PCB o wysokiej warstwie
• Płyty obwodów drukowanych o wysokiej warstwie
• Projektowanie płyt PCB wysokiej warstwy

Parametry techniczne:

Zastosowanie:

PCB wysokiej warstwy, znany również jako płyta obwodowa drukowana wysokiej warstwy, jest rodzajem płyty obwodowej drukowanej z dużą liczbą warstw.Został zaprojektowany w celu zapewnienia rozwiązania wysokiego poziomu dla złożonych obwodów, dzięki czemu nadaje się do wielu zastosowań.

• Gęstość miedzi:PCB wysokiej warstwy jest dostępny w zakresie grubości miedzi od 1/3 oz do 2 oz. Zapewnia to wydajną i stabilną wydajność płyty obwodów.
• Liczba warstw:Jak sama nazwa wskazuje, wysoki poziom PCB ma dużą liczbę warstw, które mogą wynosić od 6 do 20 warstw.
• Min. wielkość otworu:PCB wysokiej warstwy ma minimalną wielkość otworu 0,2 mm, co umożliwia precyzyjne i dokładne wiercenie komponentów i połączeń.
• Min. szerokość linii/przestrzeń między liniami:Przy minimalnej szerokości linii i odstępie 3 mil / 3 mil, PCB wysokiej warstwy może pomieścić skomplikowane i kompaktowe konstrukcje obwodów.
• Zgodne z wymogami Rohs:PCB wysokiej warstwy jest zgodne z RoHS, co oznacza, że nie zawiera substancji niebezpiecznych i jest przyjazne dla środowiska.

PCB wysokiej warstwy jest szeroko stosowany w różnych gałęziach przemysłu i zastosowaniach, w tym:

• Telekomunikacje:Wysoki poziom PCB jest powszechnie stosowany w sprzęcie telekomunikacyjnym, takim jak routery, przełączniki i serwery, ze względu na ich wysoką liczbę warstw i zdolność do obsługi złożonych konstrukcji obwodu.
• Sprzęt medyczny:PCB wysokiej warstwy nadaje się również do sprzętu medycznego, takiego jak maszyny MRI, sprzęt ultradźwiękowy i systemy monitorowania pacjentów, w których dokładność i niezawodność są kluczowe.
• Lotnictwo i obrona:PCB wysokiej warstwy jest stosowane w przemyśle lotniczym i obronnym ze względu na wysoką liczbę warstw i zdolność do wytrzymania ekstremalnych warunków, co czyni je odpowiednimi do zastosowań takich jak systemy nawigacyjne,urządzenia radarowe, i elektroniki lotniczej.
• Systemy sterowania przemysłowego:Dzięki wysokiej liczbie warstw i zdolności do obsługi złożonych obwodów, wysoki poziom PCB jest szeroko stosowany w systemach sterowania przemysłowego, w tym w systemach robotyki, automatyki i zarządzania energią.

PCB wysokiej warstwy, z wysoką liczbą warstw i zaawansowanymi funkcjami, jest idealnym rozwiązaniem dla złożonych i wydajnych konstrukcji obwodu.Jego wszechstronność i niezawodność sprawiają, że jest popularnym wyborem w różnych branżach i zastosowaniach, zapewniające rozwiązanie wysokiego poziomu dla złożonych obwodów.

Dostosowanie:

Nasze wysokiej warstwy PCB są zaprojektowane dla wysokiego poziomu obwodu PCB, zapewniając lepszą wydajność i niezawodność.możesz spersonalizować swoje PCB, aby spełnić Twoje wymagania.

• Liczba warstw:Wysoka warstwa
• Kolor jedwabiany:Biały, Czarny, Żółty
• Min. dopuszczalność do maski lutowej:00,1 mm
• Gęstość miedzi:1/3 oz do 2 oz
• Materiał:FR-4

• PCB wysokiej klasy do zaawansowanych zastosowań
• Dostosowany do spełnienia konkretnych wymagań
• Wyższa wydajność i niezawodność
• Wysoka liczba warstw w przypadku złożonych konstrukcji obwodów
• Dostępny w kolorze białym, czarnym i żółtym
• Min. otwartość maski lutowej 0,1 mm dla precyzyjnej i dokładnej produkcji
• Opcje grubości miedzi od 1/3 oz do 2 oz dla optymalnej przewodności
• Wykonany z wysokiej jakości materiału FR-4 dla trwałości i stabilności

Wybierz nasze usługi personalizacji płyt PCB wysokiej warstwy dla swoich potrzeb płyt PCB wysokiego poziomu.

Opakowanie i wysyłka:

Dziękujemy za wybór naszego produktu PCB wysokiej warstwy.Oto informacje o tym, jak będzie pakowany i wysyłany zamówienie:

Nasze wysokich warstw PCB będą pakowane w wytrzymałe i trwałe pudełko kartonowe, aby chronić je podczas transportu.

W przypadku zamówień krajowych w Stanach Zjednoczonych, skorzystamy z niezawodnego i zaufanego przewoźnika w celu dostarczenia zamówienia.Otrzymasz numer śledzenia, dzięki któremu możesz śledzić status dostawy paczki.

W przypadku zamówień międzynarodowych skorzystamy z renomowanej usługi wysyłki międzynarodowej, aby zapewnić bezpieczne i terminowe dotarcie zamówienia. Otrzymasz również numer śledzenia paczki.

Czas dostawy będzie różnić się w zależności od lokalizacji i wybranej metody wysyłki.Zamówienia międzynarodowe mogą trwać dłużej w zależności od odprawy celnej i innych czynników.

W przypadku zamówień międzynarodowych należy pamiętać, że wszelkie cła lub podatki nałożone przez urząd celny w danym kraju będą należeć do kupującego.

Jeszcze raz dziękujemy za wybór naszego produktu PCB wysokiej warstwy.Mamy nadzieję, że jesteś zadowolony z zakupu i masz świetne doświadczenie z naszym produktem.

Szczęśliwych zakupów!

Częste pytania:

• P: Co to jest PCB wysokiej warstwy?
• A: PCB wysokiej warstwy to rodzaj płyty obwodowej drukowanej, która ma więcej niż dwie warstwy (zwykle osiem lub więcej).
• P: Jakie są zalety stosowania wysokiej warstwy PCB?
• Odpowiedź: Zaletami stosowania wysokiej warstwy PCB są wyższa gęstość obwodu, lepsza integralność sygnału i lepsze zarządzanie cieplne ze względu na wiele warstw.
• P: W jakich gałęziach przemysłu powszechnie stosowane są płytki PCB wysokiej warstwy?
• A: PCB o wysokiej warstwie jest powszechnie stosowane w takich gałęziach przemysłu, jak lotnictwo, telekomunikacja, urządzenia medyczne i motoryzacja.
• P: Jakie materiały są używane do wytwarzania wysokiej warstwy PCB?
• Odpowiedź: PCB o wysokiej warstwie jest zazwyczaj wykonane z włókna szklanych, miedzi i innych materiałów, takich jak FR-4 lub poliamid.
• P: W jaki sposób PCB wysokiej warstwy różni się od tradycyjnego PCB?
• Odpowiedź: PCB o wysokiej warstwie ma więcej warstw i zapewnia większą gęstość obwodu, podczas gdy tradycyjny PCB zazwyczaj ma dwie warstwy i jest używany do prostszych obwódów.
