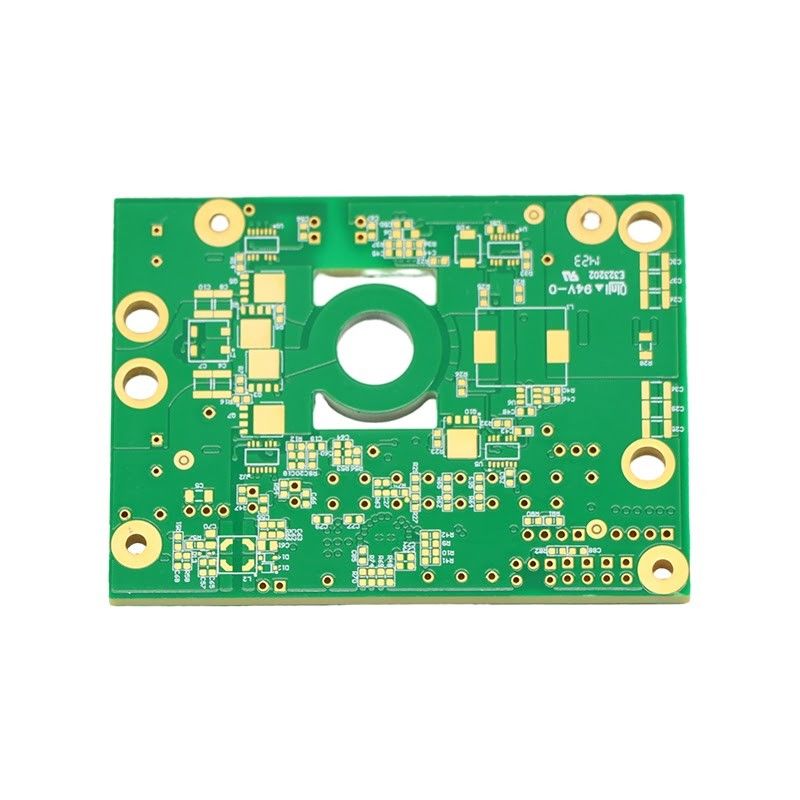

Wysoki poziom wysokiej warstwy PCB 3ml Min. szerokość linii rozkład dla komunikacji

Opis produktu:

PCB wysokiej warstwy, znane również jako PCB wysokiego poziomu, PCB wysokiej rangi lub PCB wielowarstwowe, to zaawansowane płyty drukowane przeznaczone do złożonych obwodów elektronicznych.Z możliwością obsługi dużej liczby komponentów i połączeń między sieciami, PCB wysokiej warstwy są stosowane w szerokim zakresie zastosowań, w tym w urządzeniach medycznych, telekomunikacjach, przestrzeni powietrznej i innych.

PCB o wysokiej warstwie charakteryzują się wysoką liczbą warstw, która może wynosić od 6 do 50 warstw lub więcej.co sprawia, że są one idealne do złożonych i szybkich obwodów elektronicznych.

Wysokowarstwowe płytki PCB zapewniają kontrolę impedancji, która zapewnia spójne i precyzyjne działanie elektryczne.

Dzięki zaawansowanej technologii i wydajnym procesom produkcyjnym wysokich warstw PCB mają szybki czas realizacji 3-5 dni, co pozwala na szybkie czasy realizacji i umożliwia szybszy rozwój produktu.

Wysokowarstwowe płytki PCB mają minimalną odległość od jedwabnika 0,15 mm, co zapewnia jasne i dokładne oznakowanie komponentów i śladów.Dzięki temu technicy mogą łatwiej zmontować i rozwiązywać problemy z układem.

Wysokowarstwowe płytki PCB są wytwarzane z wykorzystaniem materiałów i procesów przyjaznych dla środowiska, co czyni je zgodnymi z RoHS.Zapewnia to, że nie zawierają substancji niebezpiecznych i są bezpieczne zarówno dla środowiska, jak i użytkowników..

• Liczba warstw: Wysoka warstwa
• Kontrola impedancji: Tak
• Czas realizacji: 3-5 dni
• Min. Wypróżnienie jedwabnego ekranu: 0,15 mm
• Zgodne z wymogami Rohs: tak

PCB wysokiej warstwy oferują szereg zaawansowanych funkcji, które czynią je preferowanym wyborem dla złożonych obwodów elektronicznych:

• Wielowarstwowe układanie: PCB o wysokiej warstwie mają unikalną wielowarstwową konstrukcję układania, z nawzajem zmieniającymi się warstwami materiałów przewodzących i izolacyjnych.Umożliwia to przesyłanie sygnałów o dużej prędkości i minimalizuje zakłócenia.
• Projektowanie płyt PCB o wysokiej liczbie warstw: nasi doświadczeni inżynierowie wykorzystują najnowsze oprogramowanie i narzędzia do projektowania płyt PCB o wysokiej liczbie warstw, które spełniają Twoje wymagania.
• Produkcja płyt PCB z wysoką liczbą warstw: Wykorzystujemy najnowocześniejsze urządzenia i zaawansowane procesy produkcyjne w celu zapewnienia wysokiej jakości i precyzyjnej produkcji płyt PCB z wysoką warstwą.
• Zgromadzenie PCB z wysoką warstwą: Nasi wykwalifikowani technicy używają najnowocześniejszego sprzętu do montażu PCB z wysoką warstwą z najwyższą precyzją i dokładnością.
• Testy PCB z wysoką liczbą warstw: Wykonujemy rygorystyczne testy i środki kontroli jakości, aby zapewnić, że nasze wysokie warstwy PCB spełniają najwyższe standardy wydajności i niezawodności.
• Zaawansowane materiały: Wykorzystujemy zaawansowane materiały o wysokiej przewodności cieplnej i doskonałej integralności sygnału, aby zapewnić optymalną wydajność wysokiej warstwy PCB.
• Proces wytwarzania PCB z wysoką liczbą warstw: Nasz proces wytwarzania jest stale zoptymalizowany, aby zapewnić szybkie czasy realizacji i wysokiej jakości PCB.
• Najnowocześniejsze urządzenia: Inwestujemy w najnowsze urządzenia i technologię, aby pozostać na czele produkcji wysokiej warstwy PCB.

Wysoki poziom płyt PCB jest najlepszym rozwiązaniem dla złożonych obwodów elektronicznych, oferując wysoką liczbę warstw, kontrolę impedancji, szybkie czasy realizacji i zaawansowane funkcje.Z naszym najnowocześniejszym sprzętem i zaawansowaną technologią, dostarczamy wysokiej jakości, wysokiej precyzji i wysokiej wydajności wysokiej warstwy PCB dla wszystkich potrzeb elektronicznych.

Charakterystyka:

• Nazwa produktu: PCB wysokiej warstwy
• Grubość deski: od 0,2 mm do 6,0 mm
• Min. Szerokość linii/przestrzeń między liniami: 3mm/3mm
• Wykończenie powierzchniowe: HASL, ENIG, OSP, srebrne zanurzenie, cynowe zanurzenie
• Czas realizacji: 3-5 dni
• Kontrola impedancji: Tak
• Płyty drukowane wysoką warstwą
• PCB o wysokiej warstwie
• Płyty drukowane wysokiego stopnia
• Płyty interkonekcyjne o wysokiej gęstości (HDI)
• Płyty liczące warstwy

Parametry techniczne:

Zastosowanie:

PCB wysokiej warstwy, znane również jako płyty obwodowe drukowane wysokiego poziomu, to zaawansowane i wysokiej jakości płyty PCB przeznaczone do złożonych urządzeń elektronicznych i zastosowań o wysokiej wydajności.PCB są wytwarzane przy użyciu zaawansowanych technologii i mają kilka unikalnych cech, które czynią je idealnymi do szerokiego zakresu zastosowań..

• Kolor maski lutowej:Zielony, Błękitny, Czarny, Czerwony, Żółty, Biały
• Min. szerokość linii/przestrzeń między liniami:3ml/3ml
• Min. dopuszczalność do maski lutowej:00,1 mm
• Kolor jedwabiany:Biały, Czarny, Żółty
• Liczba warstw:Wysoka warstwa

PCB wysokiej warstwy są szeroko stosowane w różnych gałęziach przemysłu i zastosowaniach, w tym:

• Komunikacja:Wysoki poziom PCB jest powszechnie stosowany w urządzeniach komunikacyjnych, takich jak routery, modemy i sprzęt satelitarny.co czyni je idealnymi do szybkiej transmisji danych.
• Urządzenia medyczne:Urządzenia medyczne wymagają wysokiej precyzji i niezawodności, a PCB wysokiej warstwy zapewniają właśnie to..
• Wyroby motoryzacyjne:Wraz ze wzrostem wykorzystania elektroniki w pojazdach, płytki PCB wysokiej warstwy są niezbędne do zaawansowanych funkcji, takich jak GPS, zaawansowane systemy wspomagania kierowcy i systemy informacyjno-rozrywkowe.Wysoka liczba warstw pozwala na kompaktowe i złożone projekty, co czyni je odpowiednimi do zastosowań motoryzacyjnych.
• Lotnictwo i obrona:PCB wysokiej warstwy są kluczowe dla przemysłu lotniczego i obronnego, ponieważ są używane w sprzęcie wojskowym, satelitach i samolotach.i wysokie wysokości, zapewniając niezawodną wydajność w wymagających warunkach.
• Systemy sterowania przemysłowego:Wysoki poziom PCB jest stosowany w systemach sterowania przemysłowego, takich jak PLC, robotyka i sprzęt automatyczny.co sprawia, że nadaje się do złożonych systemów sterowania.

PCB wysokiej warstwy oferują kilka unikalnych cech wyróżniających je na tle innych typów PCB:

• Liczba warstw:PCB o wysokiej warstwie mają więcej niż 8 warstw, co sprawia, że nadają się do złożonych i wydajnych zastosowań, które wymagają gęstej konstrukcji obwodu.
• Wysoka jakość:PCB te są wytwarzane przy użyciu zaawansowanych technologii, wysokiej jakości materiałów i rygorystycznych środków kontroli jakości, zapewniających wyższą wydajność i niezawodność.
• Zaawansowana technologia:PCB wysokiej warstwy wykorzystują zaawansowane technologie, takie jak HDI (High-Density Interconnect) i Mikrovias, umożliwiające mniejsze i bardziej złożone projekty.
• Odporność na wysokie temperatury:PCB wysokiej warstwy mogą wytrzymać wysokie temperatury, co sprawia, że nadają się do zastosowań wymagających dużej mocy i wytwarzających dużo ciepła.
• Integralność sygnału:Wraz ze wzrostem zapotrzebowania na szybką transmisję danych, płyty PCB wysokiej warstwy oferują doskonałą integralność sygnału, zapewniając niezawodną wydajność nawet w zastosowaniach o wysokiej częstotliwości.

Podsumowując, płyty drukowane wysokiej warstwy, znane również jako płyty drukowane wysokiego poziomu, są niezbędne do zaawansowanych i wydajnych zastosowań.wysokiej jakości, i zaawansowanej technologii, te PCB są idealne dla różnych gałęzi przemysłu, w tym komunikacji, medycyny, motoryzacji, lotnictwa i obrony oraz systemów kontroli przemysłowej.

Dostosowanie:

Nasze płytki wysokiej warstwy są specjalnie zaprojektowane do zaawansowanych i złożonych zastosowań elektronicznych.możemy spełnić Państwa konkretne potrzeby i zapewnić Państwu najlepsze rozwiązanie dla Państwa projektu.

• Grubość deski: od 0,2 mm do 6,0 mm
• Liczba warstw: Wysoka warstwa
• Czas realizacji: 3-5 dni
• Minimalna wielkość otworu: 0,2 mm
• Minimalna przepuszczalność na ekranie jedwabnym: 0,15 mm

• PCB wysokiej jakości do zaawansowanych i złożonych zastosowań elektronicznych
• PCB wysokiej warstwy dla zwiększonej funkcjonalności i oszczędności przestrzeni
• Wysokiej klasy płyty drukowane dla lepszej wydajności i niezawodności
• Usługa dostosowana do Państwa wymagań
• Szybki czas realizacji 3-5 dni w celu zapewnienia terminowej dostawy
• Wytwarzanie precyzyjne o minimalnej wielkości otworu 0,2 mm
• Wyraźne i precyzyjne drukowanie na ekranie jedwabnym o minimalnym przejściu 0,15 mm

Zaufaj nam, aby zapewnić Ci wysokiej jakości i dostosowane wysokiej warstwy PCB dla swoich zaawansowanych projektów elektronicznych.

Opakowanie i wysyłka:

Aby zapewnić bezpieczną i terminową dostawę zamówienia, należy uważnie przeczytać poniższe instrukcje opakowania i wysyłki.

Nasze wysokich warstw PCB są starannie pakowane, aby chronić je podczas transportu i zminimalizować ryzyko uszkodzenia.Każdy PCB jest indywidualnie pakowany w antystatyczny worek, a następnie umieszczony w solidnym pudełku z tektury z odpowiednim wypełnieniem, aby zapobiec ruchowi.

Jeśli Twoje zamówienie zawiera wiele płyt PCB wysokiej warstwy, zostaną one zapakowane razem w tym samym pudełku, chyba że wskażesz inaczej podczas procesu zapłaty.

Oferujemy przesyłkę na całym świecie dla naszych płyt PCB wysokiej warstwy. Koszty wysyłki będą obliczane na podstawie wagi i miejsca przeznaczenia zamówienia.lub opłat celnych ponosi odpowiedzialność klient.

Po przetworzeniu zamówienia i wysłaniu otrzymasz numer śledzenia za pośrednictwem poczty e-mail. Dzięki temu możesz śledzić postęp paczki i oszacować datę dostawy.

Jeśli masz jakieś specjalne żądania lub wymagania w zakresie wysyłki, skontaktuj się z naszym zespołem obsługi klienta przed złożeniem zamówienia.
