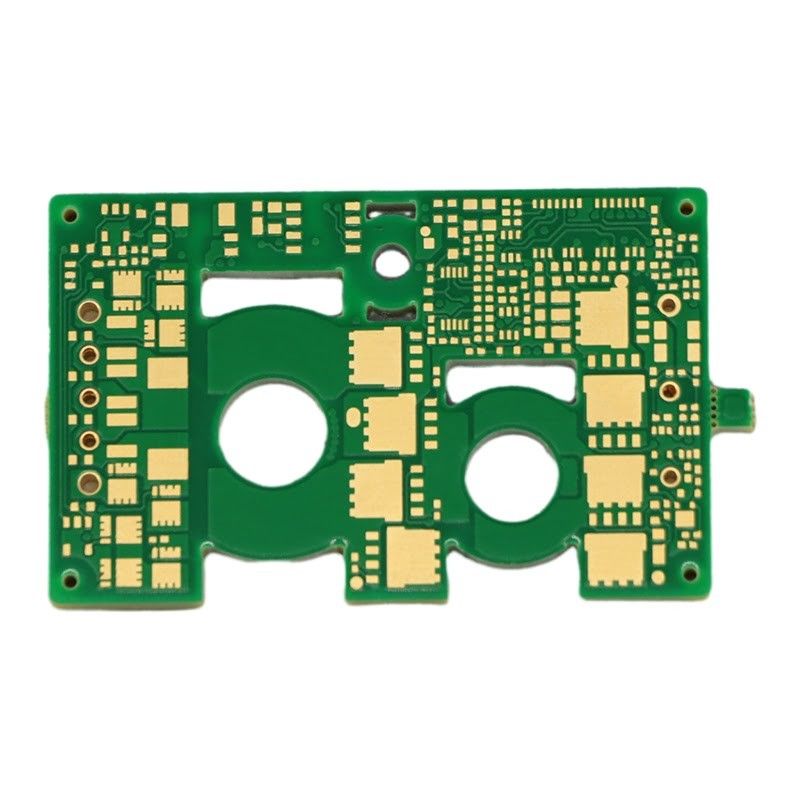

HASL ENIG Powierzchniowa liczba wysokich warstw Pcb z kontrolą impedancji

Opis produktu:

Wysoki poziom PCB, znany również jako wysoki poziom płytek drukowanych, jest najnowszą innowacją w dziedzinie zaawansowanej technologii.Te wysokiej jakości i trwałe płyty obwodów są zaprojektowane tak, aby sprostać coraz większym wymaganiom w zakresie wydajnych i niezawodnych urządzeń elektronicznych.

Wysoki poziom płyt PCB jest wytwarzany z najlepszych materiałów i najbardziej zaawansowanych procesów produkcyjnych.znany z wysokiej wytrzymałości i doskonałych właściwości elektrycznychDzięki temu są bardzo trwałe i wytrzymałe w trudnych warunkach środowiskowych.

Nasze płytki PCB wysokiej warstwy są produkowane przy użyciu najnowocześniejszego sprzętu i technologii, co pozwala na większą precyzję i dokładność, co daje lepszą wydajność i funkcjonalność.Zaawansowany proces produkcji zapewnia również, że PCB mają wysoki poziom spójności i niezawodności.

Klienci mogą wybierać spośród różnych opcji kolorów ekranów jedwabnych dla swoich wysokich warstw PCB, w tym białych, czarnych i żółtych.Umożliwia to większą dostosowanie i elastyczność w projektowaniu urządzeń elektronicznych.

Nasze wysokiej warstwy płyt PCB mają minimalną przepustowość jedwabnej ekranu 0,15 mm i minimalną wielkość otworu 0,2 mm. Ten poziom precyzji zapewnia, że wszystkie elementy są dokładnie umieszczone i bezpiecznie podłączone,w wyniku wysokiej jakości i wydajnych urządzeń elektronicznych.

Nasze wysokich warstw PCB są również zgodne z Rohs, co oznacza, że są wolne od niebezpiecznych materiałów i przyjazne dla środowiska.Dzięki temu są bezpiecznym i odpowiedzialnym wyborem dla producentów urządzeń elektronicznych.

W dzisiejszym szybkim świecie, w którym technologia stale się rozwija, wysokiej warstwy PCB oferują idealne rozwiązanie do tworzenia zaawansowanych i niezawodnych urządzeń elektronicznych.wysokiej jakości materiałyNasze wysokiej warstwy PCB są idealnym wyborem dla każdego projektu. Zaufaj nam, aby zapewnić najlepsze wysokiej warstwy PCB, które spełnią i przekroczą Twoje oczekiwania.

Charakterystyka:

• Nazwa produktu: PCB wysokiej warstwy
• Wykończenie powierzchni:
  • HASL
  • ENIG
  • OSP
  • Srebro zanurzające
  • Płytka zanurzająca
• Liczba warstw: Wysoka warstwa
• Grubość deski: od 0,2 mm do 6,0 mm
• Czas realizacji: 3-5 dni
• Min. Szerokość linii/przestrzeń między liniami: 3mm/3mm

Wysokowarstwowe płytki PCB z wieloma opcjami wykończenia powierzchni i różnymi grubościami płyt, zapewniające wysokiego poziomu rozwiązania obwodu PCB dla szeregu zastosowań.Oferujemy precyzję w szerokości linii i odstępach, dzięki czemu nasze wysokiej klasy płyty drukowane są idealne do projektów o surowych wymaganiach.

Parametry techniczne:

Zastosowanie:

PCB wysokiej warstwy, znany również jako płyta obwodowa wysokiej warstwy lub płyta obwodowa drukowana wysokiej warstwy, jest rodzajem płyty obwodowej drukowanej, która jest przeznaczona do zastosowań o wysokiej gęstości i wysokiej niezawodności.Wykorzystuje zaawansowane materiały i techniki, aby osiągnąć wysoką precyzję i wydajnośćZ minimalnym przepustowością maski lutowej 0,1 mm i minimalnym przepustowością błony jedwabnej 0,15 mm, PCB jest odpowiedni do szerokiego zakresu zastosowań w różnych gałęziach przemysłu.

PCB wysokiej warstwy jest idealne do zastosowań o wysokiej gęstości, w których przestrzeń jest ograniczona i wiele komponentów musi być zamontowanych na jednej płycie.Jest powszechnie stosowany w urządzeniach elektronicznych, takich jak smartfony, tablety, laptopy i inne przenośne urządzenia elektroniczne.co czyni go popularnym wyborem dla nowoczesnych urządzeń elektronicznych.

Ze względu na zaawansowane materiały i konstrukcję wysokiej warstwy PCB zapewnia wysoką niezawodność i trwałość, co sprawia, że nadaje się do zastosowań, w których niezawodność ma kluczowe znaczenie.W tym sprzęt medycznySystemy PCB wysokiej warstwy stanowią idealny wybór.

PCB wysokiej warstwy zostało zaprojektowane z myślą o wysokiej precyzji, co sprawia, że nadaje się do zastosowań wymagających precyzyjnych i dokładnych obwodów.elektronika samochodowaZaawansowane materiały i techniki stosowane w procesie produkcji zapewniają, że PCB może zapewnić precyzyjną i stabilną wydajność,co czyni go preferowanym wyborem dla wymagających zastosowań.

PCB wysokiej warstwy jest wykonany z materiału FR-4, powszechnie używanego laminu epoksydowego z włókna szklanego, który zapewnia doskonałą izolację elektryczną i wytrzymałość mechaniczną.zapewnienie, że jest przyjazny dla środowiska i bezpieczny do stosowania w różnych gałęziach przemysłuDodatkowo, PCB wysokiej warstwy można wykończyć różnymi wykończeniami powierzchniowymi, w tym HASL, ENIG, OSP, srebrem zanurzeniowym i cynem zanurzeniowym, aby spełnić różne wymagania aplikacyjne.

PCB wysokiej warstwy to płyta drukowana wysokiego poziomu, która oferuje wysoką gęstość, wysoką niezawodność i wysoką precyzję dla różnych zastosowań.nadaje się do szerokiego zakresu przemysłu, w tym elektroniki użytkowej, sprzętu medycznego, lotnictwa i obrony, motoryzacji i innych.Jego wysokiej jakości konstrukcja i wydajność czynią go niezbędnym elementem nowoczesnej technologii i innowacji.

Dostosowanie:

Nasze usługi dostosowywania płyt PCB wysokiej warstwy oferują szeroki zakres opcji, aby spełnić Twoje konkretne potrzeby.są zaprojektowane do obsługi skomplikowanych i zaawansowanych obwodów, dzięki czemu są idealne do zaawansowanej elektroniki i zastosowań.

Wybierz spośród różnych opcji wykończenia powierzchni, które odpowiadają Twoim wymaganiom:

• HASL (Hot Air Solder Leveling)
• ENIG (złote bezelektryczne niklowe zanurzenie)
• OSP (organiczny konserwant do spawania)
• Srebro zanurzające
• Płytka zanurzająca

Rozumiemy znaczenie terminowej dostawy, dlatego oferujemy czas 3-5 dni dla naszej usługi dostosowywania płyt PCB wysokiej warstwy.Staramy się zapewnić szybkie czasy realizacji bez kompromisu w jakości.

Nasze płytki PCB wysokiej warstwy są dostępne w różnych grubościach miedzi, od 1/3 oz do 2 oz. Pozwala to na wybór najbardziej odpowiedniej grubości dla konkretnego zastosowania i wymagań.

Nasze płytki wysokiej warstwy są zaprojektowane tak, by pomieścić dużą liczbę warstw, co czyni je idealnymi do złożonych i zaawansowanych obwodów.możesz wybrać liczbę warstw, która najlepiej odpowiada Twoim potrzebom.

Rozumiemy, jak ważna jest precyzja, jeśli chodzi o PCB, dlatego oferujemy minimalną wielkość otworu 0,2 mm dla naszych PCB wysokiej warstwy.To zapewnia, że obwody są dokładnie i skutecznie podłączone.

Wybierz naszą usługę dostosowywania płyt PCB wysokiej warstwy dla niezawodnych, wysokiej jakości i zaawansowanych rozwiązań PCB. Skontaktuj się z nami teraz, aby omówić swoje wymagania i uzyskać ofertę.

Opakowanie i wysyłka:

Dziękujemy za zakup naszego produktu High Layer PCB.Proszę przeczytać poniższe informacje, aby zrozumieć proces pakowania i wysyłki dla zamówienia.

Wszystkie nasze wysokiej warstwy PCB są pakowane w anty-statyczne torby, aby chronić je przed potencjalnym uszkodzeniem podczas transportu.Torby są również oznakowane nazwą produktu i ilością w celu łatwej identyfikacjiNastępnie umieszczamy torby w solidnym pudełku z tektury z dużą podkładką, aby zapobiec ruchom lub pękaniu podczas transportu.

Oprócz opakowania zabezpieczającego, dołączamy również rachunek z informacjami o zamówieniu i kopię faktury do Twoich zapisów.

Oferujemy różne opcje wysyłki, które najlepiej odpowiadają Twoim potrzebom. Wszystkie zamówienia są wysyłane w ciągu 1-2 dni roboczych od otrzymania płatności. Korzystamy z renomowanych przewoźników, takich jak UPS, FedEx,i DHL w celu zapewnienia bezpiecznej i terminowej dostawy.

W przypadku zamówień krajowych, oferujemy standardową przesyłkę lądową, która zazwyczaj trwa 3-5 dni roboczych.Oferujemy również szybkie opcje wysyłki, takie jak 2-dniowa lub nocna dostawa..

W przypadku zamówień międzynarodowych, oferujemy standardową międzynarodową wysyłkę, która może trwać od 5 do 14 dni roboczych w zależności od kraju przeznaczenia.Oferujemy również szybkie międzynarodowe opcje wysyłki dla szybszego dostarczania.

Należy pamiętać, że wszelkie dodatkowe opłaty celne lub podatki nałożone przez kraj przeznaczenia są odpowiedzialnością klienta.

Po wysłaniu zamówienia otrzymasz numer śledzenia za pośrednictwem poczty e-mail, który pozwoli Ci śledzić paczkę i być na bieżąco z jej statusem dostawy.

Jeśli masz jakiekolwiek pytania lub obawy dotyczące pakowania i wysyłki zamówienia, nie wahaj się skontaktować z nami.Jesteśmy zobowiązani do zapewnienia najlepszej możliwej usługi i zapewnienia zadowolenia z naszego produktu PCB wysokiej warstwy.
