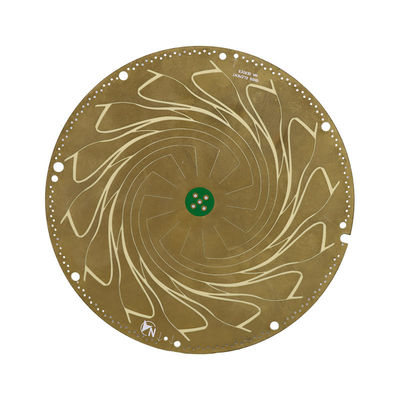

FR 4 Materiał PCB wysokiej warstwy o grubości miedzi 1/3 oz 2 oz

Opis produktu:

Wysokowarstwowa płyta obwodowa drukowana, znana również jako płyta obwodowa wysokiej warstwy, jest rodzajem płyty obwodowej drukowanej (PCB), która zawiera więcej niż 4 warstwy.Jest szeroko stosowany w różnych urządzeniach elektronicznych, takich jak komputery, smartfonów i sprzętu medycznego ze względu na jego kompaktowy rozmiar i wysoką funkcjonalność.

Nasza firma specjalizuje się w produkcji płytek drukowanych wysokiej warstwy, zapewniając wysokiej jakości i niezawodne usługi wytwarzania płytek drukowanych wysokiej warstwy.Nasz wysoki poziom prototypu PCB zapewnia szybki czas realizacji, umożliwiając klientom testowanie i walidację ich projektów przed masową produkcją.

Jedną z kluczowych cech naszych wysokich warstw PCB jest kontrola impedancji, która zapewnia spójność i dokładność sygnału elektrycznego w całym obwodzie.Jest to kluczowe w zastosowaniach wysokiej prędkości i wysokiej częstotliwości, ponieważ wszelkie odchylenia w impedancji mogą powodować zniekształcenie sygnału i wpływać na wydajność urządzenia.

Nasze płytki PCB o wysokiej warstwie są dostępne w różnych warstwach, od 4 do 16 warstw, w zależności od złożoności projektu obwodu.Pozwala to na większą elastyczność w projektowaniu i integracji różnych komponentów i funkcjonalności w jednym PCB.

Oferujemy różne wykończenia powierzchniowe dla naszych wysokiej warstwy płyt PCB, w tym HASL, ENIG, OSP, ocalenie srebra i ocalenie cyny.zapewnienie opłacalnego i niezawodnego rozwiązaniaENIG (Electroless Nickel Immersion Gold) jest idealny do konstrukcji o wysokiej gęstości i oferuje doskonałą odporność na korozję.OSP (Organic Solderability Preservative) jest opcją opłacalną i przyjazną dla środowiskaSrebro zanurzające i cyna zanurzająca nadają się do zastosowań o wysokiej częstotliwości i zapewniają płaską powierzchnię dla lepszej spawalności.

Nasze płytki PCB wysokiej warstwy mogą być produkowane z grubością płyty od 0,2 mm do 6,0 mm, zapewniając możliwości dla różnych wymagań projektowych.Grubość miedzi może być również dostosowane z 1/3 oz do 2 oz, co pozwala na lepsze rozpraszanie ciepła i lepszą wydajność elektryczną.

Podsumowując, nasze wysokich warstw PCB oferują doskonałą funkcjonalność, niezawodność i elastyczność dla różnych urządzeń elektronicznych.Zobowiązujemy się do dostarczania wysokiej jakości i opłacalnych rozwiązań w celu zaspokojenia potrzeb naszych klientów.

Charakterystyka:

• Nazwa produktu: PCB wysokiej warstwy
• Kontrola impedancji: Tak
• Materiał: FR-4
• Liczba warstw: Wysoka warstwa
• Min. Szerokość linii/przestrzeń między liniami: 3mm/3mm
• Kolor jedwabnopłetwy: biały, czarny, żółty
• Kluczowe cechy:
  • Płyty drukowane wysoką warstwą
  • PCB o wysokiej warstwie
  • Płyty obwodowe PCB wysokiego poziomu
  • Zaawansowana technologia sterowania impedancją
  • Używa materiału FR-4 dla wysokiej trwałości i niezawodności
  • Wysoka liczba warstw dla złożonych i zaawansowanych projektów
  • Minimalna szerokość linii i odległość 3 mil dla precyzyjnych i dokładnych układów PCB
  • Wielokrotne opcje kolorystyczne na ekranie jedwabnym w celu dostosowania i atrakcyjności wizualnej

Parametry techniczne:

Zastosowanie:

W dzisiejszym szybkim świecie technologicznym nieustannie pojawia się zapotrzebowanie na mniejsze, szybsze i wydajniejsze urządzenia elektroniczne.To zapotrzebowanie doprowadziło do opracowania płytek drukowanych o wysokiej warstwie (PCB), które oferują lepszą wydajność i niezawodność w porównaniu z tradycyjnymi PCB.i są niezbędne dla funkcjonowania nowoczesnej technologii.

PCB wysokiej warstwy, znane również jako płyty obwodowe wysokiej warstwy lub PCB wysokiej warstwy, to rodzaj PCB z więcej niż dwiema warstwami przewodzących śladów miedzi.PCB te są zazwyczaj stosowane w złożonych urządzeniach elektronicznych, które wymagają szybkiej transmisji danychW porównaniu z tradycyjnymi płytami PCB o mniejszej liczbie warstw, płyty PCB o wysokiej warstwie oferują lepszą wydajność i niezawodność,co czyni je preferowanym wyborem dla zaawansowanych aplikacji elektronicznych.

PCB o wysokiej warstwie są stosowane w szerokim zakresie zastosowań, w tym, między innymi:

• Informatyka i telekomunikacja:PCB wysokiej warstwy są szeroko stosowane w komputerach, serwerach, routerach i innych urządzeniach telekomunikacyjnych ze względu na ich możliwości szybkiego przesyłania danych.
• Elektronika użytkowa:Urządzenia takie jak smartfony, tablety i urządzenia do noszenia wykorzystują płytę PCB o wysokiej warstwie, aby uwzględnić złożone funkcjonalności i wymagania wysokiej wydajności.
• Wyroby motoryzacyjne:PCB wysokiej warstwy są stosowane w elektronikach samochodowych, takich jak jednostki sterujące silnikami, w celu zapewnienia niezawodnej i wydajnej wydajności.
• Maszyny przemysłowe:Złożone maszyny, takie jak ręce robotyczne i zautomatyzowane urządzenia produkcyjne, polegają na wysokiej warstwie PCB do precyzyjnego sterowania i przetwarzania danych.

PCB wysokiej warstwy są wytwarzane z wykorzystaniem wysokiej jakości materiału FR-4, zapewniającego doskonałą stabilność termiczną i wytrzymałość mechaniczną.zapewniające możliwości obsługi wysokiej mocy. Minimalny odległość maski lutowej wynosząca 0,1 mm pozwala na precyzyjne i dokładne umieszczenie komponentów, zapewniając optymalną wydajność.

• Technologia interkonekcji o wysokiej gęstości (HDI):PCB wysokiej warstwy wykorzystują technologię HDI w celu osiągnięcia wyższej gęstości trasy i mniejszych rozmiarów komponentów, co pozwala na bardziej kompaktowe i wydajne konstrukcje.
• Wielowarstwowe układanie:Wysoki poziom płyt PCB może składać wiele warstw przewodzących śladów miedzi, co pozwala na bardziej złożone konstrukcje obwodu i zwiększenie integralności sygnału.
• Kontrola impedancji:Wysokowarstwowe płytki PCB zapewniają precyzyjną kontrolę impedancji, zapewniając stabilną i dokładną transmisję sygnałów wysokiej częstotliwości.
• Zarządzanie cieplne:PCB o wysokiej warstwie mogą obsługiwać dużą moc i skutecznie rozpraszać ciepło, co sprawia, że nadają się do urządzeń o wysokich wymaganiach dotyczących rozpraszania ciepła.

PCB o wysokiej warstwie są zgodne z dyrektywą o ograniczeniu stosowania substancji niebezpiecznych (RoHS), która ogranicza stosowanie niektórych substancji niebezpiecznych w sprzęcie elektronicznym i elektrycznym.Zgodność ta zapewnia, że PCB wysokiej warstwy są przyjazne dla środowiska i bezpieczne do stosowania w różnych zastosowaniach.

PCB o wysokiej warstwie odgrywają kluczową rolę w rozwoju nowoczesnej technologii, zapewniając wydajne, niezawodne i wydajne rozwiązanie dla złożonych zastosowań elektronicznych.Z ich przewagą i funkcjami, wysokich warstw PCB są wyborem dla inżynierów i producentów, którzy chcą przesunąć granice technologii.Ich zgodność z RoHS czyni je również zrównoważoną i przyjazną dla środowiska opcją dla przyszłości elektroniki.

Dostosowanie:

Opakowanie i wysyłka:

Częste pytania:

• Większa gęstość komponentów pozwala na bardziej złożone i kompaktowe konstrukcje
• Zmniejszenie wielkości i masy całego produktu
• Poprawa integralności sygnału i zmniejszenie zakłóceń elektromagnetycznych (EMI)
• Zwiększona niezawodność i trwałość dzięki zmniejszonej liczbie połączeń
• Możliwość obsługi sygnałów dużych prędkości i wysokiej częstotliwości

• Integralność sygnału i kontrola EMI
• Zarządzanie cieplne
• Wybór materiału
• Projektowanie w celu możliwości produkcji
• Złożoność i gęstość obwodu

• PCB o wysokiej warstwie mają większą liczbę warstw (zwykle 4 lub więcej) w porównaniu z tradycyjnymi PCB (zwykle 2 lub 4)
• Wysoki poziom PCB wykorzystuje zaawansowane techniki produkcyjne w celu osiągnięcia wyższej gęstości i mniejszego współczynnika kształtu
• Wysokowarstwowe płytki PCB są bardziej odpowiednie do zastosowań wysokiej prędkości i wysokiej częstotliwości
• PCB o wysokiej warstwie mają lepszą integralność sygnału i kontrolę EMI
