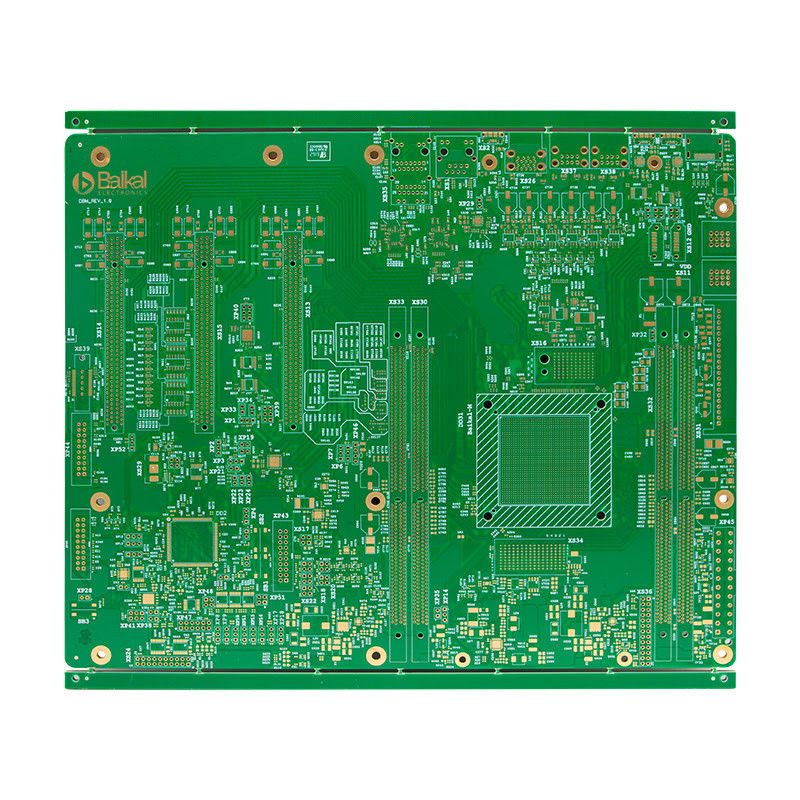

FR 4 Hdi wielowarstwowe płytki PCB z wykończeniem powierzchni srebrnej z zanurzeniem

Opis produktu:

PCB wysokiej warstwy to płyta o wysokiej gęstości, przeznaczona do zastosowań o wysokiej wydajności.Ta tablica jest w stanie obsłużyć złożone i wymagające projekty, co czyni go najlepszym wyborem w takich branżach jak lotnictwo, telekomunikacja i sprzęt medyczny.

PCB wysokiej warstwy to wielowarstwowa płyta, która składa się z wielu warstw śladów miedzi, laminowanych razem z warstwami izolacyjnymi.umożliwiające dopasowanie większej liczby elementów i połączeń do jednej płytyW rezultacie płyta jest mniejsza i bardziej kompaktowa, zachowując jednocześnie wysoką wydajność.

PCB wysokiej warstwy jest dostępne z różnymi opcjami wykończenia powierzchni w celu spełnienia różnych wymagań aplikacyjnych.

• HASL (Hot Air Solder Leveling)
• ENIG (złote bezelektryczne niklowe zanurzenie)
• OSP (organiczny konserwant do spawania)
• Srebro zanurzające
• Płytka zanurzająca

Każda opcja wykończenia powierzchni oferuje własne korzyści, takie jak lepsza spawalność, odporność na korozję i efektywność kosztową.

Wysoki poziom PCB oferuje również różnorodne opcje kolorystyczne na ekranie jedwabnym do celów etykietowania i identyfikacji.

• Biały
• Czarne
• Żółty

Kolory te są bardzo widoczne i trwałe, zapewniając jasne i łatwo odczytywalne etykiety na tablicy.

PCB wysokiej warstwy dostępne są w zakresie grubości płyt od 0,2 mm do 6,0 mm. Pozwala to na elastyczność w projektowaniu i możliwość spełnienia specyficznych wymagań dla różnych zastosowań.

Dzięki PCB wysokiej warstwy możliwe jest sterowanie impedancją, zapewniając dokładność i stabilność transmisji sygnału.gdzie nawet niewielkie zmiany impedancji mogą powodować zniekształcenie sygnału.

PCB wysokiej warstwy jest zgodne z przepisami RoHS (Restriction of Hazardous Substances), zapewniając, że nie zawiera materiałów niebezpiecznych, takich jak ołów, rtęć i kadm.Dzięki temu jest przyjazny dla środowiska i bezpieczny do stosowania w różnych gałęziach przemysłu.

• Wysoka liczba warstw pozwala na bardziej złożone i kompaktowe projekty
• Połączenia między sieciami o wysokiej gęstości dla poprawy wydajności
• Szeroki wybór kolorów wykończenia powierzchni i jedwabnicy
• Elastyczne opcje grubości płyty
• Kontrola impedancji dla dokładnej transmisji sygnału
• Zgodność z RoHS dla bezpieczeństwa środowiska

Wysoki poziom PCB jest doskonałym wyborem dla aplikacji o wysokiej wydajności, które wymagają kompaktowej i niezawodnej płyty.i zgodności z przepisami branżowymiWybierz wysoką warstwę PCB do swojego następnego projektu i doświadcz różnicy, jaką może to zrobić.

Charakterystyka:

1. Nazwa produktu: PCB wysokiej warstwy
2. Liczba warstw: Wysoka warstwa
3. Grubość miedzi: 1/3 oz do 2 oz
4. Min. Odległość maski lutowej: 0,1 mm
5. Min. Wypróżnienie jedwabnego ekranu: 0,15 mm
6. Zgodne z wymogami Rohs: tak

Parametry techniczne:

Zastosowanie:

PCB wysokiej warstwy, znane również jako High Layer Printed Wiring Board lub High Layer Printed Circuit Board, jest najnowocześniejszym produktem, który zmienia świat urządzeń elektronicznych.Z zaawansowanymi funkcjami i doskonałą wydajnością, jest wyborem dla inżynierów, projektantów i producentów w różnych branżach.

• Grubość deski:Nasze płytki PCB wysokiej warstwy mają grubość od 0,2 mm do 6,0 mm, dzięki czemu nadają się do szerokiego zakresu zastosowań.Grubość płyty jest kluczowa, ponieważ określa sztywność i stabilność płyty obwodowej.
• Min. wielkość otworu:Dzięki minimalnemu rozmiarowi otworu 0,2 mm, nasze płytki PCB High Layer zapewniają precyzyjne i dokładne wiercenie, zapewniając idealne dopasowanie komponentów.co czyni go idealnym do skomplikowanych projektów.
• Min. dopuszczalność do ekranu jedwabnego:Nasze płytki PCB o wysokiej warstwie posiadają minimalną przepustowość na ekranie jedwabnym wynoszącą 0,15 mm, co zapewnia czytelne i dokładne drukowanie na tablicy.Ułatwia to inżynierom i technikom identyfikację i pracę z różnymi komponentami na tablicy.
• Kolor jedwabiany:Oferujemy różnorodne kolory na płytę, w tym biały, czarny i żółty, co pozwala na lepszy kontrast z tłem płyty.umożliwiając łatwiejsze czytanie i zrozumienie układu obwodu.
• Gęstość miedzi:Nasze płyty wysokiej warstwy są wyposażone w grubość miedzi od 1/3 uncji do 2 uncji.co sprawia, że nadaje się do szerokiego zakresu zastosowań elektronicznych.

Dzięki zaawansowanym funkcjom i doskonałej wydajności, wysoki poziom PCB ma szeroki zakres zastosowań i może być stosowany w różnych scenariuszach.

1. Elektronika użytkowa:PCB wysokiej warstwy są szeroko stosowane w elektronikach konsumenckich, takich jak smartfony, laptopy, tablety i konsoli do gier.i doskonałe osiągi sprawiają, że są idealne dla tych urządzeń.
2. Przemysł motoryzacyjny:Wraz ze wzrostem wykorzystania systemów elektronicznych w pojazdach, wysoki poziom PCB staje się niezbędny w przemyśle motoryzacyjnym.Płyty te są stosowane w różnych komponentach pojazdu.
3. Sprzęt przemysłowy:Urządzenia przemysłowe, takie jak panele sterujące, zasilanie i czujniki, wymagają niezawodnych i wytrzymałych płyt obwodowych.co czyni je popularnym wyborem w sektorze przemysłowym.
4. Urządzenia medyczne:Przemysł medyczny wymaga wysokiej jakości i precyzyjnych urządzeń elektronicznych, a PCB wysokiej warstwy są idealnie dopasowane do tego wymogu.maszyny ultradźwiękowe, oraz systemów monitorowania pacjentów.
5. Lotnictwo i obrona:PCB wysokiej warstwy są również szeroko stosowane w przemyśle lotniczym i obronnym.Surowe standardy jakości i wymagania dotyczące wysokiej wydajności sprawiają, że są preferowanymi rozwiązaniami dla systemów elektronicznych w samolotach, satelity i sprzęt wojskowy.

Podsumowując, wysoki poziom PCB to produkt, który zmienia zasady gry, który rewolucjonizuje świat technologii płyt krążeniowych.jest wyborem dla szerokiego zakresu branż i zastosowańJego dostosowalne opcje, takie jak grubość płyty, rozmiar otworu, kolor jedwabnej ściany i grubość miedzi, sprawiają, że jest odpowiedni do różnych wymagań projektowych i wydajnych.W miarę postępu technologii, PCB wysokiej warstwy będzie nadal odgrywać kluczową rolę w zasilaniu urządzeń elektronicznych, które napędzają nasz świat.

Dostosowanie:

Ten dostosowywalny wysokiej warstwy PCB (High Density Interconnect Board) oferuje wysokiej gęstości rozwiązanie połączenia dla swoich złożonych projektów elektronicznych.ten PCB może obsługiwać wysokie prądy i zapewnia doskonałą rozpraszanie ciepłaJego minimalna szerokość linii i odstęp 3 mil / 3 mil pozwala na precyzyjne i skomplikowane obwody.

• Gęstość miedzi: 1/3 oz do 2 oz
• Płyty połączeń o dużej gęstości
• Min. Szerokość linii/przestrzeń między liniami: 3mm/3mm
• Zgodne z wymogami Rohs
• Wykończenie powierzchniowe: HASL, ENIG, OSP, srebrne zanurzenie, cynowe zanurzenie
• Min. Wypróżnienie jedwabnego ekranu: 0,15 mm

Dzięki naszej usłudze dostosowywania płyt PCB o wysokiej warstwie masz możliwość wyboru z różnych wykończeń powierzchni, w tym HASL, ENIG, OSP, Immersion Silver i Immersion Tin.Pozwala to wybrać najlepsze wykończenie dla konkretnego zastosowania i wymagańDodatkowo minimalna przepuszczalność na ekranie jedwabnym wynosząca 0,15 mm zapewnia wyraźne i precyzyjne oznakowanie na płytce PCB.

Nasza wysokiej gęstości Interconnect Board jest idealna dla wysokiej warstwy wielo poziomowych PCB projektów, zapewniając niezbędną gęstość i łączność dla swoich złożonych obwodów.Zaufaj nam, że dostarczymy wysokiej jakości i niezawodne wysokiej warstwy PCB, które spełniają Twoje dokładne specyfikacje i wymagania.

Opakowanie i wysyłka:

Nasze płytki PCB wysokiej warstwy są starannie pakowane i wysyłane, aby zapewnić bezpieczną dostawę do naszych klientów.

• Każdy wysokoprzedmiotowy PCB jest indywidualnie owinięty w torby antystatyczne w celu ochrony przed rozładowaniem elektrostatycznym.
• Owinięte PCB są następnie umieszczane w wytrzymałych pudełkach z tektury z warstwą pianki absorbującej wstrząsy, aby zapobiec uszkodzeniu podczas transportu.
• Ponadto używamy materiałów opakowaniowych odpornych na wilgoć, aby chronić PCB przed czynnikami środowiskowymi podczas wysyłki.
• W przypadku większych zamówień używamy palet do bezpiecznego składowania i transportu PCB.

Oferujemy różne opcje wysyłki, aby zaspokoić Twoje potrzeby:

• Standardowa wysyłka: Nasza domyślna metoda wysyłki jest za pośrednictwem transportu lotniczego lub morskiego, w zależności od miejsca przeznaczenia.
• Przesyłka ekspresowa: W przypadku pilnych zamówień oferujemy usługi szybkiej wysyłki.
• Wysyłka międzynarodowa: Wysyłamy nasze wysokiej warstwy PCB na całym świecie, aby pomieścić naszych globalnych klientów.

Gdy zamówienie zostanie wysłane, udostępnimy Ci numer śledzenia, dzięki któremu będziesz mógł monitorować postępy dostawy.Nasz zespół ściśle współpracuje z naszymi partnerami wysyłkowymi, aby zapewnić terminową i skuteczną dostawę zamówienia.

W High Layer PCB dbamy o to, aby nasze produkty były pakowane i wysyłane w doskonałym stanie.

Częste pytania:

• P: Co to jest PCB?
• Odpowiedź: PCB to skrót od Printed Circuit Board. Jest to elektroniczna deska bazowa, która łączy elementy elektryczne za pomocą przewodów.
• P: Co to jest PCB wysokiej warstwy?
• A: PCB wysokiej warstwy to rodzaj PCB, który ma wiele warstw przewodzących linii, zazwyczaj więcej niż cztery warstwy.
• P: Jakie są zalety płyt PCB wysokiej warstwy?
• O: PCB o wysokiej warstwie zapewniają zwiększoną gęstość obwodu, lepszą integralność sygnału i zmniejszone zakłócenia elektromagnetyczne.
• P: Jakie zastosowania ma wysokoprzedmiotowy PCB?
• O: PCB wysokiej warstwy są powszechnie stosowane w zaawansowanych urządzeniach elektronicznych, takich jak komputery, smartfony i sprzęt medyczny.
• P: Jak wytwarzane są płytki PCB wysokiej warstwy?
• Odpowiedź: PCB wysokiej warstwy są wytwarzane przy użyciu kombinacji procesów etsu, wiercenia i laminowania.Specjalistyczne urządzenia i wykwalifikowani technicy są wymagane do produkcji PCB wysokiej warstwy.
