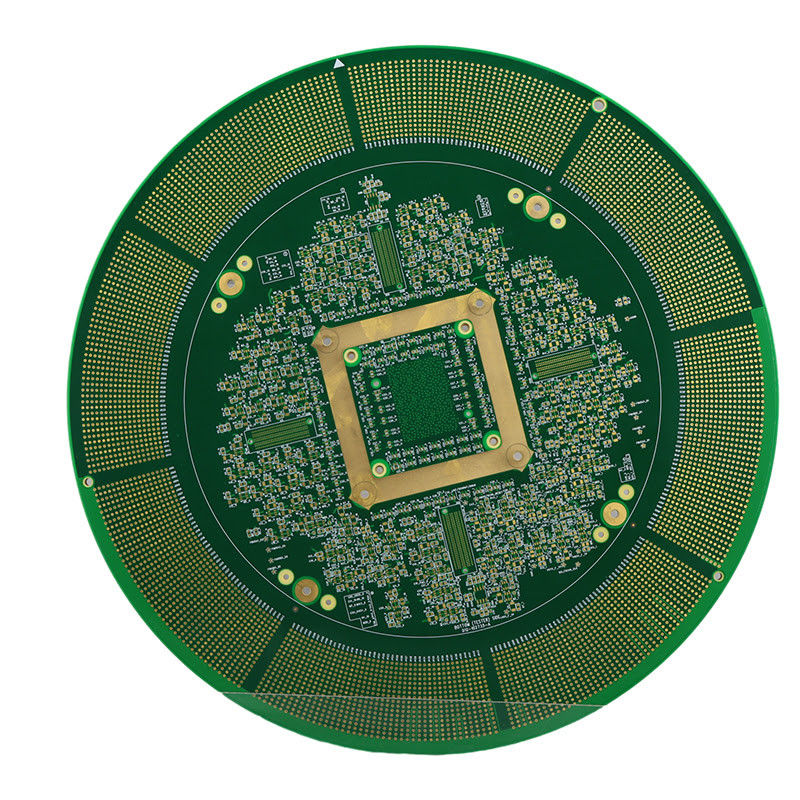

Wysoka gęstość połączenia PCB wysokiej warstwy 0, 1 mm Min

Opis produktu:

Charakterystyka:

• Nazwa produktu:PCB o wysokiej warstwie
• Liczba warstw:Wysoka warstwa
• Kolor maski lutowej:Zielony, Błękitny, Czarny, Czerwony, Żółty, Biały
• Kontrola impedancji:- Tak, proszę.
• Min. szerokość linii/przestrzeń między liniami:3ml/3ml
• Gęstość miedzi:1/3 oz do 2 oz
• Kluczowe cechy:
  • PCB o wysokiej gęstości połączeń
  • Płyty obwodów drukowanych o wysokiej warstwie
  • Płyty PCB o wysokiej warstwie
  • PCB HDI

Parametry techniczne:

Zastosowanie:

PCB wysokiej warstwy, znane również jako High Layer Multilayer Board, jest rodzajem płyty obwodowej drukowanej (PCB), która jest przeznaczona do złożonych obwodów z wieloma warstwami materiału przewodzącego.Ta zaawansowana technologia PCB jest szeroko stosowana w różnych zastosowaniach, w tym elektroniki użytkowej, urządzeń medycznych, sprzętu przemysłowego i innych.

Dzięki wysokiej warstwie PCB można osiągnąć większą gęstość obwodu, lepszą integralność sygnału i lepsze zarządzanie cieplne dla urządzeń elektronicznych.Dzięki temu jest idealnym wyborem dla zastosowań o wysokiej wydajności, które wymagają wydajnej i niezawodnej pracy.

• Czas realizacji:3-5 dni
• Kolor jedwabiany:Biały, Czarny, Żółty
• Liczba warstw:Wysoka warstwa
• Wykończenie powierzchni:HASL, ENIG, OSP, Srebro z zanurzeniem, cyna z zanurzeniem
• Grubość deski:00,2 mm do 6,0 mm

PCB wysokiej warstwy są szczególnie przydatne w zastosowaniach, które wymagają złożonych obwodów o wysokiej gęstości połączeń.

• Elektronika użytkowa:PCB wysokiej warstwy są szeroko stosowane w elektronikach konsumenckich, takich jak smartfony, laptopy i tablety, gdzie przestrzeń jest ograniczona, a złożone obwody muszą być pakowane w kompaktowy projekt.
• Urządzenia medyczne:W urządzeniach medycznych, PCB wysokiej warstwy są używane do tworzenia zaawansowanych obwodów, które mogą wykonywać precyzyjne i dokładne operacje.i urządzeń ultradźwiękowych.
• Sprzęt przemysłowy:Sprzęt przemysłowy, taki jak roboty, systemy automatyczne i panele sterujące, wymaga złożonych obwodów z dużą gęstością połączeń międzyprzewodników, aby działać skutecznie i niezawodnie.PCB wysokiej warstwy są idealnym wyborem dla takich zastosowań.

PCB wysokiej warstwy mogą być prototypami do testowania funkcjonalności i wydajności obwodu przed masową produkcją.Jest to szczególnie korzystne w zastosowaniach, w których konstrukcja obwodu jest złożona i wymaga wielu iteracji do optymalizacjiPrototyp PCB wysokiej warstwy pozwala inżynierom zidentyfikować wszelkie wady projektowe i wprowadzić niezbędne zmiany przed wytworzeniem produktu końcowego.Zmniejsza to ryzyko kosztownych błędów i zapewnia, że produkt końcowy spełnia wymagane specyfikacje.

Ogólnie rzecz biorąc, płyty PCB wysokiej warstwy oferują niezawodne i wydajne rozwiązanie dla złożonych obwodów o wysokiej gęstości połączeń.i szereg wykończeń powierzchni do wyboru, PCB wysokiej warstwy są wszechstronnym i bardzo popularnym produktem w różnych gałęziach przemysłu.

Dostosowanie:

Oferujemy dostosowalne rozwiązania dla wysokiej warstwy PCB, znane również jako wysokiej gęstości Interconnect Board lub wysokiej gęstości Interconnect PCB, aby spełnić swoje wymagania i zapewnić wyższą wydajność.Nasze usługi są zaprojektowane, aby zapewnić najwyższą jakość i niezawodność w branży.

• Min. szerokość linii/przestrzeń między liniami:3ml/3ml
• Zgodne z wymogami Rohs:- Tak, proszę.
• Czas realizacji:3-5 dni
• Wykończenie powierzchni:HASL, ENIG, OSP, Srebro z zanurzeniem, cyna z zanurzeniem
• Materiał:FR-4

Nasz wykwalifikowany zespół ekspertów wykorzystuje najnowsze technologie i techniki, aby upewnić się, że Twoje wysokie warstwy PCB spełniają Twoje dokładne specyfikacje.Rozumiemy znaczenie precyzji i dokładności w wysokiej gęstości Interconnect Płyty, a my jesteśmy zaangażowani w dostarczanie najlepszych wyników dla twojego projektu.

Dzięki naszym dostosowywalnym usługom, masz elastyczność wyboru materiałów, wykończeń powierzchni i czasu realizacji, które najlepiej odpowiadają Twoim potrzebom.Nasze wydajne procesy i najnowocześniejsze urządzenia umożliwiają nam dostarczanie Twoich niestandardowych płyt PCB wysokiej warstwy na czas i z najwyższą jakością.

Inwestuj w nasze niestandardowe usługi w zakresie wysokiej warstwy PCB i doświadcz różnicy w wydajności i niezawodności.

Opakowanie i wysyłka:

PCB wysokiej warstwy są starannie pakowane i wysyłane, aby zapewnić bezpieczną dostawę do klientów.Nasz proces pakowania jest zgodny ze standardami branżowymi i najlepszymi praktykami w celu ochrony delikatnych płyt obwodowych podczas transportu.

Każdy wysokoprzedstawiony PCB jest najpierw owinięty pianą antystatyczną, aby zapobiec rozładowaniu elektrostatycznemu i uszkodzeniu komponentów.Następnie umieszcza się go w wytrzymałym pudełku z tektury z dodatkową podkładką do amortyzacjiPudełko jest uszczelnione wysokiej jakości taśmą opakowaniową, aby zapewnić bezpieczeństwo PCB podczas transportu.

W przypadku przesyłek międzynarodowych używamy drewnianych skrzyń, które zapewniają dodatkową ochronę i stabilność.Zapewnienie, że PCB dotrą w doskonałym stanie.

Nasze partnerzy są starannie wybierani ze względu na ich niezawodność i wydajność w dostarczaniu paczek.w tym dostawa ekspresowa w przypadku pilnych zamówień.

Po wysyłce klienci otrzymają numer śledzenia, aby monitorować postęp ich pakietu. Nasz zespół obsługi klienta jest również dostępny do pomocy w przypadku wszelkich pytań lub obaw dotyczących wysyłki.

Dbamy o to, by nasze płytki PCB w stanie doskonałym dotarły do klientów.

Częste pytania:

• P: Jaki jest główny cel płyt PCB wysokiej warstwy?
• Odpowiedź: Głównym celem płyt PCB wysokiej warstwy jest zapewnienie bardziej kompaktowej i wydajnej konstrukcji obwodu dla złożonych urządzeń elektronicznych.
• P: Jakie są pewne zalety stosowania płyt PCB wysokiej warstwy?
• Odpowiedź: Niektóre zalety stosowania płyt PCB wysokiej warstwy obejmują wyższą gęstość komponentów, zmniejszenie wielkości i wagi urządzenia oraz poprawę integralności sygnału.
• P: Ile warstw ma zazwyczaj PCB wysokiej warstwy?
• Odpowiedź: PCB o wysokiej warstwie ma zazwyczaj 6 lub więcej warstw, ale może sięgać 50 lub więcej warstw w przypadku niezwykle złożonych projektów.
• P: Jakie materiały są używane w wysokiej warstwie PCB?
• Odpowiedź: PCB wysokiej warstwy jest zazwyczaj wykonany z włókna szklanego, miedzi i różnych rodzajów żywic, takich jak epoksyd lub poliamid.
• P: W jakich rodzajach urządzeń elektronicznych najczęściej stosowane są PCB wysokiej warstwy?
• Odp.: PCB wysokiej warstwy jest powszechnie stosowane w smartfonach, komputerach, urządzeniach medycznych, sprzęcie lotniczym i innych złożonych urządzeniach elektronicznych.
