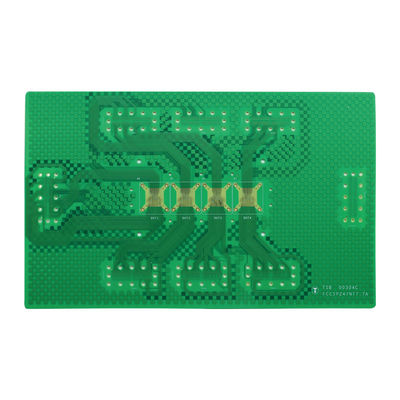

6 warstwy HDI Wielowarstwowy PCB HDI PCB 2+ N+ 2 półprzewodnik tabliczka badawcza

6 warstwy HDI Wielowarstwowy PCB HDI PCB 2+ N+ 2 półprzewodnik tabliczka badawcza

Nazwa marki: Ben Qiang
Numer modelu: FR-4/Rogers
MOQ: 1 sztuk
Cena £: custom made
Warunki płatności: Przelew bankowy/Alipay/PayPal
Zdolność do zaopatrzenia: 200,000 metrów kwadratowych/rok
Szczegółowe informacje
Miejsce pochodzenia:
Shenzhen, Chiny
Orzecznictwo:
ISO/TS16949/RoHS/TS16949
Zastosowanie:
Badania półprzewodników
Charakterystyka:
2+N+2 HDI
Materiał:
S1000-2M
Warstwa:
6L
Gęstość:
10,6 mm±0,16 mm
Min. średnica otworuv:
Laser: 0,1 m mechaniczny 0,15 m współczynnik apertury 10.5:1
Minimalna szerokość/odstęp:
75/75 mm
Wykończenie powierzchni:
Immersion Gold 2U"
Model wewnętrzny:
C264137COT
Szczegóły pakowania:
Opakowania próżniowe z wierzchołkami powietrza
Możliwość Supply:
200,000 metrów kwadratowych/rok
Podkreślić:

6 warstwy Hdi wielowarstwowy PCB

,

Badanie półprzewodników Hdi Multilayer PCB

,

Badanie Hdi Pcb 2 N 2 półprzewodników

Opis produktu

6-warstwowa tablica badawcza półprzewodników HDI 2+N+2

Projekt Zdolność procesu PCB
Liczba warstw 1-40 warstw
Min. szerokość linii zewnętrznej/przestrzeń 3/3ml
Gęstość zewnętrzna miedzi 280um ((8OZ)
Gęstość miedzi wewnętrznej 210um ((6OZ)
Tolerancja grubości PCB grubość deski ≤1,0 mm; ±0,1 mm+,/-0,05 mm poniżej 4 warstw
grubość tablicy >1,0 mm; ±10%
Minimalne PTH Otwór mechaniczny 4 mil, laser 3 mil
Materiał FR-4, wysoki Tg, wolny od halogenów, PTFE, Rogers, poliamid
HDI Poziomy 2-7
Specjalny proces

Wykryte ślepe przewody, ślepe szczeliny, kombinacja sztywności i elastyczności,ciśnienie mieszane, wiertnictwo wsteczne, odporność zakopana, pojemność zakopana, stopnie frezowania, impedancja wielokombinacji;
