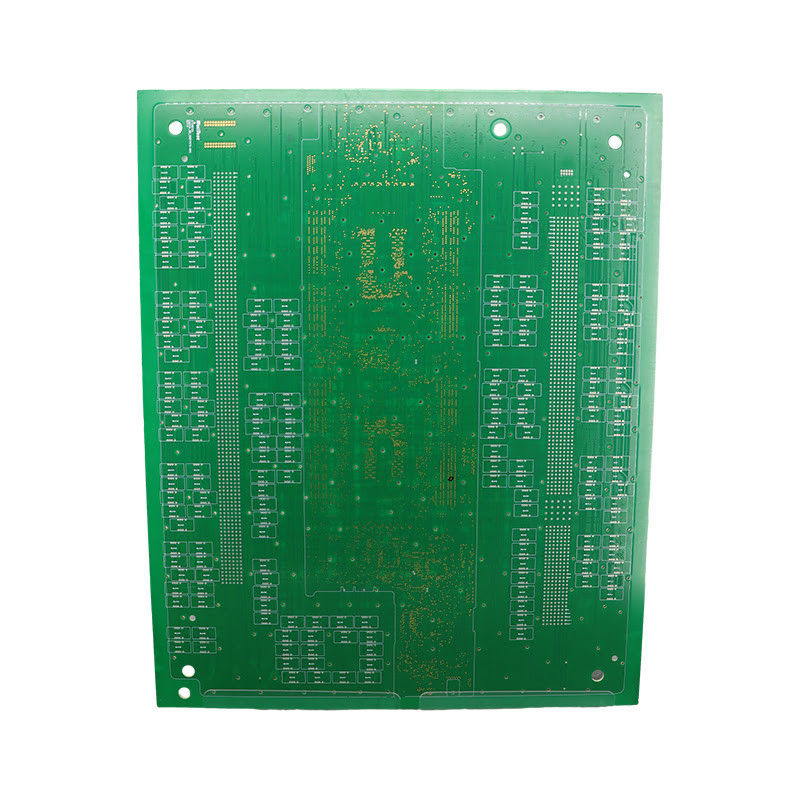

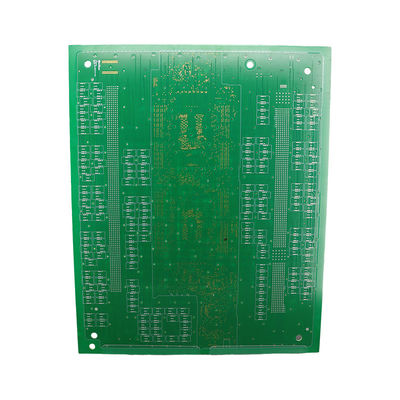

Zgromadzenie pod klucz Pcb Półprzewodnikowe Płyty obwodowe OEM Elektronika

Opis produktu:

PCB półprzewodnikowe to specjalistyczna płyta obwodowa zaprojektowana specjalnie do stosowania w półprzewodnikach i urządzeniach elektronicznych.ten PCB zapewnia niezawodną i wydajną wydajność dla produktów półprzewodnikowych.

Nasze PCB są produkowane przy użyciu najnowszych technik i procesów, aby spełnić wymagające wymagania przemysłu półprzewodnikowego.Zapewniamy kompletne rozwiązanie pod klucz dla wszystkich potrzeb płyt półprzewodnikowych.

Nasze płytki PCB są zaprojektowane z technologią Through Hole, która zapewnia silne i trwałe połączenie między komponentami.zmniejszenie ryzyka błędu ludzkiego i zapewnienie spójnego i wiarygodnego wyniku.

Kolor maski lutowniczej używanej w naszych PCB jest zielony, co zapewnia nie tylko czysty i profesjonalny wygląd, ale także zapewnia lepszą ochronę przed czynnikami środowiskowymi, takimi jak wilgoć, kurz,i chemikaliówZapewnia to długowieczność i trwałość płyt półprzewodnikowych.

Nasze płytki PCB są zaprojektowane z minimalną wielkością otworu 0,2 mm, co pozwala na precyzję i dokładność w umieszczaniu komponentów.Zapewnia to efektywną i niezawodną funkcjonalność produktów półprzewodnikowych.

Z czasem realizacji zaledwie 2 tygodnie, zapewniamy szybką i skuteczną usługę, aby spełnić terminy realizacji projektu i uruchomić produkty półprzewodnikowe w odpowiednim czasie.

Nasza usługa PCBA oferuje kompletne rozwiązanie montażu pod klucz, w tym produkcję PCB, zakup komponentów i montaż.umożliwiając skupienie się na rozwoju i projektowaniu produktów półprzewodnikowych.

Podsumowując, nasze półprzewodnikowe płytki PCB są idealnym wyborem dla potrzeb płyt półprzewodnikowych.Zapewniamy wysoką jakość i niezawodną wydajność produktów półprzewodnikowychZaufaj nam, będziemy twoim partnerem w montażu PCB i produkcji dla przemysłu półprzewodników.

Charakterystyka:

• Nazwa produktu: PCB półprzewodnikowe
• Użycie: Elektronika OEM
• Usługa badawcza: badanie funkcjonalne, 100% badanie
• Czas realizacji: 2 tygodnie
• Charakterystyka:C
• Min. szerokość śladu: 0,1 mm
• Płyta obwodnicza dla półprzewodników
• Płyty dla półprzewodników
• Płyty drukowane półprzewodnikowe

Parametry techniczne:

Zastosowanie:

Jeśli potrzebujesz niezawodnej i wydajnej płyty drukowanej dla urządzeń półprzewodnikowych, nie szukaj dalej niż PCB półprzewodnikowe.Nasza najnowocześniejsza technologia i doświadczenie w tej dziedzinie czynią nas wyborem dla wszystkich potrzeb płyt półprzewodnikowych.

PCB półprzewodnikowe są specjalnie zaprojektowane do stosowania w zastosowaniach półprzewodnikowych.Jest to rodzaj płyty obwodnej, która umożliwia połączenie elektronicznych komponentów stosowanych w urządzeniach półprzewodnikowychNasze PCB są wykonane z wysokiej jakości materiałów i zaawansowanych procesów produkcyjnych, aby zapewnić optymalne osiągi i trwałość.

PCB półprzewodnikowe nie wykorzystują technologii otworu, która polega na wierceniu otworów w tablicy do umieszczenia komponentów.W ten sposób eliminuje się konieczność ręcznego lutowania i zmniejsza ryzyko uszkodzenia delikatnych elementów półprzewodnikaDzięki naszej technologii montażu powierzchniowego możesz pożegnać się z kłopotami z technologią otworów.

Nasze PCB mają wykończenie powierzchnioweENIG,Zapewnia to długowieczność i niezawodność płyt półprzewodnikowych, nawet w trudnych warunkach.

W Semiconductor PCB rozumiemy znaczenie czasu w przemyśle półprzewodnikowym.

PCB półprzewodnikowe zawiera funkcję Rogers 4003c, materiał laminowany o wysokiej częstotliwości, który umożliwia wydajną transmisję sygnału i zmniejsza zakłócenia.Dzięki temu nasze PCB są idealne do zastosowań o wysokiej częstotliwości., takich jak systemy komunikacji bezprzewodowej i radarów.

Nasze płytki PCB mają minimalną szerokość śladu 0,1 mm, zapewniając precyzję i dokładność w przekierowywaniu sygnałów.Dzięki temu nasze PCB nadają się nawet do najbardziej skomplikowanych i delikatnych urządzeń półprzewodnikowych.

PCB półprzewodnikowe są idealne do szerokiego zakresu zastosowań półprzewodnikowych, w tym:

• Obwody zintegrowane (IC)
• Mikroprocesory
• Czipy pamięci
• Transistory
• Czujniki
• I jeszcze więcej!

Dzięki półprzewodnikowym płytom PCB możesz być pewien, że otrzymujesz wysokiej jakości, niezawodną i wydajną płytę obwodową dla wszystkich potrzeb półprzewodników.i szybki czas realizacji sprawiają, że jesteśmy najlepszym wyborem dla półprzewodnikowych PCBSkontaktuj się z nami, aby dowiedzieć się więcej!

Dostosowanie:

PCB półprzewodnikowe, znane również jako tablica obwodowa drukowana dla półprzewodników lub tablica obwodowa drukowana do zastosowań półprzewodnikowych, jest kluczowym elementem w produkcji urządzeń półprzewodnikowych.Aby zapewnić najwyższą jakość i wydajność w produkcji półprzewodników, oferujemy kompleksową usługę spersonalizowaną dla naszych PCB półprzewodnikowych.

Nasza usługa montażu PCB pod klucz zapewnia jednoosobowe rozwiązanie dla wszystkich potrzeb PCB.Nasz najnowocześniejszy sprzęt i doświadczeni technicy zapewniają, że PCB spełnia najwyższe standardy.

Rozumiemy znaczenie dokładności i precyzji w produkcji półprzewodników.zapewnienie trwałości i niezawodności w procesie produkcji.

Ponadto oferujemy test funkcjonalny i 100% test jako część naszej usługi testowania, aby zapewnić funkcjonalność i wydajność PCB półprzewodnikowego.Ten rygorystyczny proces testowania gwarantuje, że PCB spełnia wszystkie specyfikacje i wymagania.

Dzięki naszej spersonalizowanej usłudze, możesz również korzystać z korzyści z technologii No Through Hole, umożliwiającej bardziej kompaktowy i wydajny projekt PCB.1mm zapewnia precyzyjne i skomplikowane obwody dla urządzeń półprzewodnikowych.

Zaufaj nam, że zapewniamy najlepszą jakość i dostosowane rozwiązania do Twoich potrzeb PCB półprzewodnikowych.Skontaktuj się z nami teraz, aby dowiedzieć się więcej o naszych usługach na zamówienie i jak możemy pomóc Ci osiągnąć cele produkcyjne.

Opakowanie i wysyłka:

W Semiconductor PCB rozumiemy znaczenie odpowiedniego pakowania i wysyłki, aby zapewnić bezpieczną dostawę naszych produktów do naszych klientów.Dlatego mamy ustalony proces starannie pakowania i wysyłania naszych PCB.

Nasz proces pakowania rozpoczyna się od wyboru odpowiednich materiałów pakowania. Używamy wysokiej jakości toreb anty-statycznych, aby chronić delikatne elementy naszych PCB przed wyładowaniem elektrostatycznym.Torby te są następnie umieszczane w wytrzymałych kartonach z wkładkami z pianki, aby zapewnić dodatkowe amortyzację i ochronę podczas transportu.

W przypadku większych zamówień używamy również palet i opakowań skręcających, aby zabezpieczyć pudełka i zapobiec ich przesunięciu lub uszkodzeniu podczas transportu.

Oferujemy różnorodne opcje wysyłki, aby zaspokoić potrzeby naszych klientów, w tym standardowe wysyłki naziemne, ekspresowe i międzynarodowe.Nasze partnerstwo z wiarygodnymi przewoźnikami zapewnia, że nasze produkty są dostarczane na czas i w doskonałym stanie.

Klienci mogą również skorzystać z własnych kont wysyłki w celu zwiększenia wygody i efektywności kosztowej.

Każda paczka jest starannie oznakowana z niezbędnymi informacjami, w tym adresem klienta, numerem zamówienia i numerem śledzenia.takie jak listy pakowania i faktury, aby zapewnić płynny proces dostawy.

Nasz zespół podejmuje również dodatkowe środki ostrożności, aby spełnić wszelkie specjalne wymagania dotyczące etykietowania lub dokumentacji w przypadku przesyłek międzynarodowych.

W Semiconductor PCB jesteśmy dumni z naszego wydajnego i niezawodnego procesu pakowania i wysyłki.Jesteśmy zobowiązani do dostarczania naszych wysokiej jakości produktów naszym klientom w odpowiednim czasie i bezpiecznie.

Częste pytania:

• P: Jaka jest maksymalna temperatura pracy PCB półprzewodnikowych?
• A: Maksymalna temperatura pracy PCB półprzewodnikowych wynosi 130°C.

• P: Jaki materiał jest używany do podstawy półprzewodnikowych płyt PCB?
• Odpowiedź: Podstawa półprzewodnikowego PCB jest wykonana z materiału FR-4.

• P: Jaka jest minimalna szerokość śladu PCB półprzewodnikowego?
• Odpowiedź: Minimalna szerokość śladu PCB półprzewodnikowego wynosi 4 mil.

• P: Ile warstw ma PCB półprzewodnikowe?
• Odpowiedź: PCB półprzewodnikowe mają od 2 do 40 warstw.
