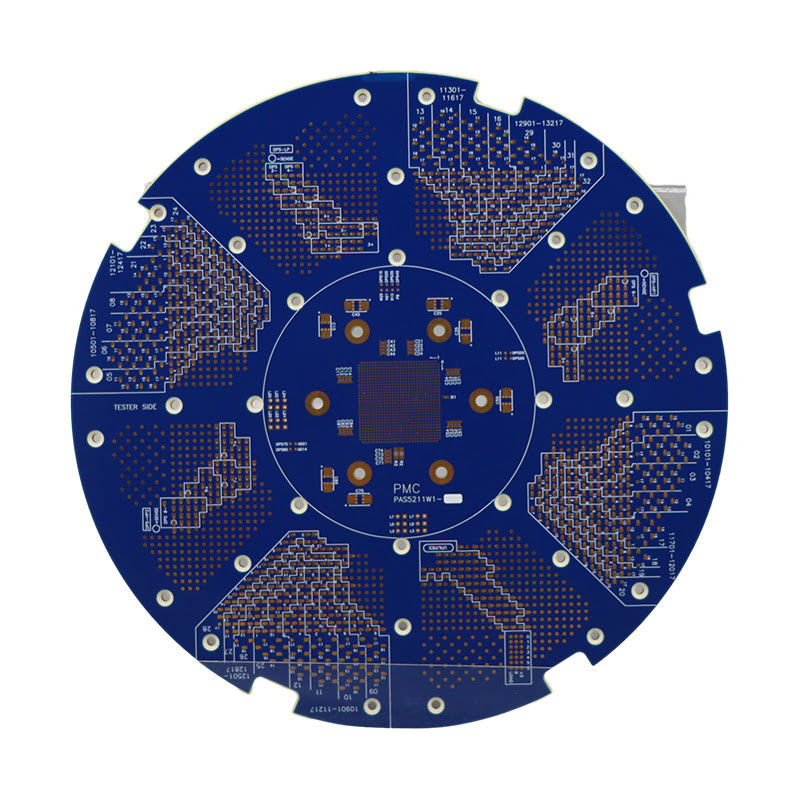

Złote pokrycie PCB półprzewodnikowe Rogers 4003c z ślepymi mikroviami

Opis produktu:

PCB półprzewodnikowe, znane również jako płyty obwodowe drukowane dla półprzewodników lub płyty obwodowe półprzewodnikowe, są istotnym elementem w produkcji urządzeń półprzewodnikowych.Jest to specjalistyczny rodzaj płyt PCB zaprojektowany w celu spełnienia wyjątkowych wymagań technologii półprzewodnikowychNiniejszy przegląd produktu zawiera szczegółowy opis kluczowych cech i korzyści płyt PCB półprzewodnikowych.

• Min. szerokość śladu: 0,1 mm
• Czas realizacji: 2 tygodnie
• Za pomocą technologii otworów: nie
• Specjalny: Ślepe Mikrowie
• Maska lutowa Kolor: zielony

PCB półprzewodnikowe są zaprojektowane z minimalną szerokością śladu 0,1 mm, co sprawia, że nadają się do skomplikowanych i złożonych projektów obwodu.Ta cecha zapewnia, że PCB może pomieścić małe elementy i delikatne połączenia wymagane w urządzeniach półprzewodnikowych.

W przypadku PCB półprzewodnikowych czas realizacji wynosi 2 tygodnie, co jest znacznie krótsze w porównaniu z tradycyjnymi PCB.Jest to niezbędne dla producentów półprzewodników, którzy mają rygorystyczne harmonogramy produkcji i potrzebują szybkich czasów realizacji, aby nadążyć za zapotrzebowaniem rynku.

W przeciwieństwie do zwykłych płyt PCB, półprzewodnikowe płyty PCB nie wykorzystują technologii otworu.Pozwala to na lepsze osiągi elektryczne, większa gęstość i mniejsze rozmiary.

PCB półprzewodnikowe są wyposażone w ślepe mikrovia, które są małymi otworami wbitymi w płytę w celu tworzenia połączeń między różnymi warstwami.Mikrowiany te są niezbędne do skomplikowanych i kompaktowych konstrukcji obwodów półprzewodnikowych, co pozwala na lepszą integralność i niezawodność sygnału.

PCB półprzewodnikowe ma zielony kolor maski lutowniczej, który jest standardem branżowym..Oferuje również doskonałą odporność na ciepło oraz ochronę przed wilgocią i pyłem.

• Wysoka precyzja i dokładność dla złożonych konstrukcji obwodów
• Krótszy czas realizacji w celu szybszej produkcji
• Lepsza wydajność elektryczna i integralność sygnału
• Kompaktowy rozmiar i większa gęstość w celu oszczędności miejsca
• Doskonała odporność cieplna i ochrona

PCB półprzewodnikowe są niezbędnym elementem w produkcji urządzeń półprzewodnikowych.stosowanie ślepych mikroviaDzięki swojej precyzji, niezawodności i wydajnościPCB półprzewodnikowe to najlepszy wybór dla producentów półprzewodników na całym świecie.



Charakterystyka:

• Nazwa produktu: PCB półprzewodnikowe
• Wykończenie powierzchniowe:Złote pokrycie
• Maska lutowa Kolor: zielony
• Specjalny: Ślepe Mikrowie
• Czas realizacji: 2 tygodnie
• Min. szerokość śladu: 0,1 mm
• Płyty drukowane dla półprzewodników
• Płyta obwodnicza dla półprzewodników
• Płyta obwodnicza do produkcji półprzewodników



Parametry techniczne:

Atrybuty	Wartość
Nazwa produktu	PCB półprzewodnikowe
Specjalny	Ślepe mikroorganizmy
Dzięki technologii otworów	- Nie, nie.
Usługa badawcza	Badanie funkcjonalne, 100% badanie
Kolor maski lutowej	Zielona
Materiał	FR-4
Użycie	Elektronika OEM
Kontrola impedancji	- Nie, nie.
Min wielkość dziury	0.2 mm
Czas realizacji	2 tygodnie
Cechy	Rogers 4003c
Rodzaj tablicy	Płyty obwodowe półprzewodników
Zastosowanie	Płyty dla półprzewodników



Zastosowanie:

PCB półprzewodnikowe (Printed Circuit Board) to rodzaj PCB specjalnie zaprojektowany do produkcji półprzewodników.Jest integralnym elementem w produkcji urządzeń elektronicznych i jest szeroko stosowany w różnych zastosowaniach, takich jak komputery, smartfony i inne urządzenia elektroniczne.

PCB półprzewodnikowe znane są również jako płyty półprzewodnikowe lub płyty obwodowe drukowane dla półprzewodników, podkreślając ich szczególne przeznaczenie w przemyśle półprzewodnikowym.Ten produkt jest wysoce wyspecjalizowany i wymaga zaawansowanej technologii i wiedzy specjalistycznej do produkcji., co czyni go niezbędnym elementem w produkcji półprzewodników.

• Specjalny: Ślepe Mikrowie- Jedną z kluczowych cech PCB półprzewodnikowych jest użycie ślepych mikrovia, czyli małych otworów wbitych do płyty, które łączą różne warstwy PCB,umożliwiające większą gęstość i bardziej złożone konstrukcje obwodów.
• Liczba warstw: 36- PCB półprzewodnikowe ma liczbę warstw 2, co oznacza, że ma dwie warstwy miedzi i materiał izolacyjny.Dzięki temu nadaje się do prostszych konstrukcji obwodów i obniża koszty produkcji.
• Za pomocą technologii otworów: nie- W przeciwieństwie do tradycyjnych płyt PCB, płyty PCB półprzewodnikowe nie wykorzystują technologii otworów.w wyniku czego konstrukcja jest bardziej kompaktowa i wydajna.
• Wykończenie powierzchni:Pozłata - Wykończenie powierzchniowe półprzewodnikowego PCB jestPozłata.Jest to opłacalna i powszechnie stosowana metoda powlekania powierzchni PCB warstwą lutowniczą, zapewniająca płaską i równomierną powierzchnię do umieszczania komponentów.
• Rozmiar wiertniczy: Min 0,0078 ‰ (0,2 mm)- Minimalny rozmiar wiercenia dla półprzewodnikowego PCB wynosi 0,0078 cali (0,2 mm)..

PCB półprzewodnikowe są stosowane w różnych zastosowaniach i scenariuszach w przemyśle półprzewodnikowym.

Najczęściej stosowane PCB półprzewodnikowe są w produkcji układów scalonych (IC).Są to małe elementy elektroniczne zawierające miliony tranzystorów i inne elementy niezbędne do działania urządzeń elektronicznychPCB stanowi podstawę IC, umożliwiając precyzyjne umieszczenie komponentów i skomplikowane konstrukcje obwodów.

PCB półprzewodnikowe są również szeroko stosowane w produkcji mikroprocesorów i mikrokontrolerów..PCB zapewnia niezbędne połączenia i ścieżki do skutecznego funkcjonowania mikroprocesora lub mikrokontrolera.

PCB półprzewodnikowe mają również kluczowe znaczenie w produkcji chipów pamięci, takich jak pamięć RAM i ROM.Chipy te przechowują dane i informacje dla urządzeń elektronicznych i wymagają wysokiego poziomu precyzji i złożoności w ich projektowaniuPCB stanowi niezbędną podstawę dla chipu pamięci, umożliwiając efektywne przesyłanie i przechowywanie danych.

Innym zastosowaniem PCB półprzewodnikowych jest projektowanie i produkcja czujników stosowanych w urządzeniach elektronicznych.Czujniki są niezbędne do wykrywania i pomiaru różnych parametrów fizycznych i wymagają zaawansowanych konstrukcji obwodówPCB zapewnia niezbędne połączenia i ścieżki, aby czujnik działał prawidłowo.

Podsumowując, PCB półprzewodnikowe to wyspecjalizowany produkt, który odgrywa kluczową rolę w przemyśle półprzewodnikowym.Jego unikalne cechy i właściwości czynią go niezbędnym w produkcji urządzeń elektronicznych, zapewniając ich wydajność, niezawodność i wydajność.



Dostosowanie:

W naszej firmie rozumiemy wyjątkowe potrzeby przemysłu półprzewodnikowego, dlatego oferujemy dostosowalne rozwiązania PCB specjalnie zaprojektowane dla zastosowań półprzewodnikowych.

Nasze PCB są specjalnie zaprojektowane, aby spełniać wymagające wymagania przemysłu półprzewodnikowego.Jesteśmy w stanie dostarczyć najwyższej jakości PCB, które są niezawodne i wydajne.

Nasze płyty półprzewodnikowe są zaprojektowane z precyzją i dokładnością, spełniając surowe standardy branży.Używamy najnowocześniejszych materiałów i najnowocześniejszej technologii, aby nasze płyty mogły wytrzymać trudne warunki środowiska półprzewodników..

Nasza usługa dostosowania pozwala dostosować płytę do konkretnych potrzeb, niezależnie od tego, czy jest to unikalny kształt, rozmiar czy układ.możemy dostosować się do Twoich wymagań, aby upewnić się, że Twoje PCB są zoptymalizowane dla aplikacji półprzewodnikowych.

Nasze płytki PCB są zaprojektowane z precyzją i dokładnością, pozwalając na minimalny rozmiar wiercenia 0,0078 ′′ (0,2 mm).co czyni go idealnym do zastosowań półprzewodnikowych.

Aby zagwarantować jakość i funkcjonalność naszych płyt PCB, oferujemy testy funkcjonalności i usługi testowania w 100%.Zapewnia to, że PCB są w pełni funkcjonalne i spełniają specyfikacje przed ich dostarczeniem.

Rozumiemy znaczenie czasu w przemyśle półprzewodnikowym, dlatego oferujemy czas realizacji tylko 2 tygodnie dla naszych zamówionych PCB.Staramy się zapewnić szybką i skuteczną obsługę bez kompromisów w zakresie jakości.

W przypadku naszych półprzewodnikowych płyt PCB oferujemy wykończenie powierzchniowePozłataWykończenie to zapewnia płaską, równomierną powierzchnię dla lepszego lutowania i zapewnia niezawodne połączenie między elementami.

Oferujemy również opcję ślepych mikrovia dla naszych półprzewodnikowych płyt PCB.co czyni je idealnymi do zastosowań o wysokiej gęstości.



Opakowanie i wysyłka:

Nasze PCB półprzewodnikowe są starannie pakowane, aby zapewnić bezpieczną dostawę do naszych klientów.Każda płyta jest najpierw umieszczana w antystatycznym worku, aby chronić ją przed potencjalnym uszkodzeniem elektrostatycznym podczas transportu.

Następnie PCB umieszcza się w wytrzymałym pudełku z tektury z materiałami amortyzującymi, takimi jak folia lub folia, aby zapewnić dodatkową ochronę podczas transportu.

Oferujemy również opcje opakowań na zamówienie dla naszych klientów, takie jak opakowania podciśnione pod próżnią lub opakowania odporne na wilgoć dla desek wymagających dodatkowej ochrony.

Po bezpiecznym pakowaniu PCB jest wysyłany za pomocą niezawodnej i zaufanej usługi wysyłki.zapewnienie terminowej i bezpiecznej dostawy naszych produktów do naszych klientów.

W przypadku przesyłek międzynarodowych starannie przestrzegamy wszystkich niezbędnych przepisów i wymagań, aby zapewnić płynny proces odprawy celnej.

W Semiconductor PCB dbamy o opakowanie i wysyłkę naszych produktów, aby zagwarantować ich doskonały stan.Jesteśmy zobowiązani do dostarczania naszym klientom najwyższej jakości PCB i wyjątkowej obsługi.



Częste pytania:

A: PCB półprzewodnikowe to rodzaj płyty obwodowej drukowanej, która jest specjalnie zaprojektowana do produkcji urządzeń półprzewodnikowych.włącznie z układami scalonymiP: Jakie są główne składniki półprzewodnikowych płyt PCB?
A: Głównymi składnikami PCB półprzewodnikowych są podłoże, warstwy przewodzące i warstwy ochronne.podczas gdy warstwy przewodzące są wykonane z miedzi lub innych materiałów przewodzącychP: W czym PCB półprzewodnikowe różni się od tradycyjnych PCB?
Odpowiedź: PCB półprzewodnikowe różnią się od tradycyjnych PCB pod względem materiałów, konstrukcji i procesu produkcji.PCB półprzewodnikowe wykorzystują specjalistyczne materiały i zaawansowane techniki projektowania, aby zapewnić precyzyjne umieszczenie i wyrównanie komponentówProces produkcji obejmuje również dodatkowe etapy, takie jak doping i etycja, aby stworzyć niezbędne właściwości półprzewodników.Jakie są zalety PCB półprzewodnikowych?
Odpowiedź: Zaletami PCB półprzewodnikowych są wyższa precyzja, lepsza wydajność i zwiększona niezawodność.Specjalistyczny proces projektowania i produkcji pozwala na ściślejsze umieszczenie komponentów i mniejsze funkcje obwodu, co prowadzi do poprawy wydajności elektrycznej i zmniejszenia zakłóceń sygnału.zastosowanie materiałów półprzewodnikowych pozwala na lepsze rozpraszanie ciepła i lepszą odporność na czynniki środowiskoweP: Czy PCB półprzewodnikowe mogą być używane we wszystkich urządzeniach elektronicznych?
O: Nie, PCB półprzewodnikowe są specjalnie zaprojektowane do produkcji urządzeń półprzewodnikowych i nie są odpowiednie dla wszystkich urządzeń elektronicznych.Stosowany jest głównie w zastosowaniach o wysokiej wydajności i wysokiej niezawodności, takich jak mikroprocesoryInne urządzenia elektroniczne mogą używać tradycyjnych płyt PCB lub innych rodzajów wyspecjalizowanych płyt PCB.
