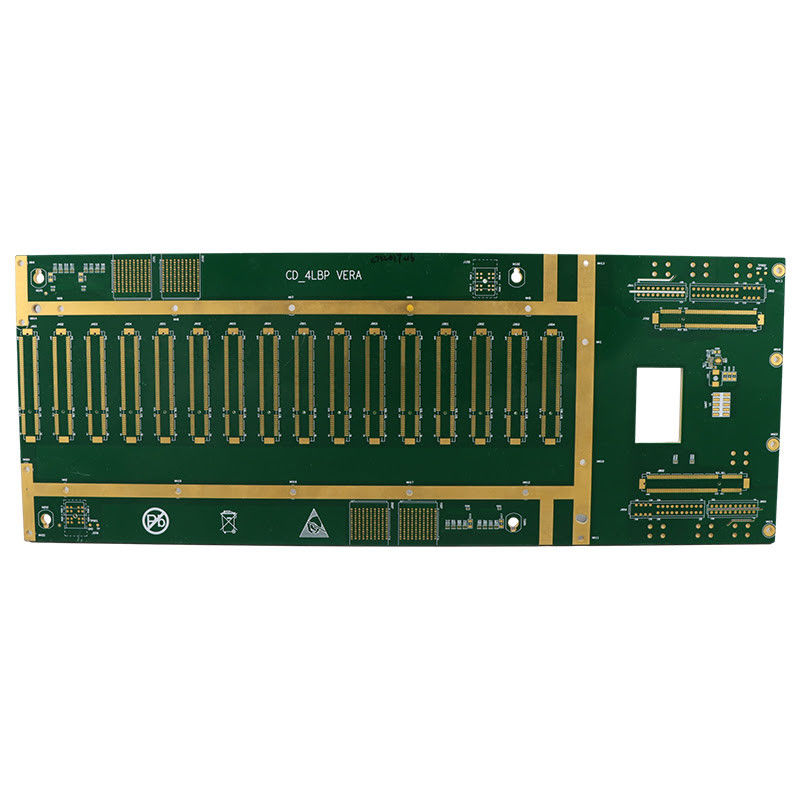

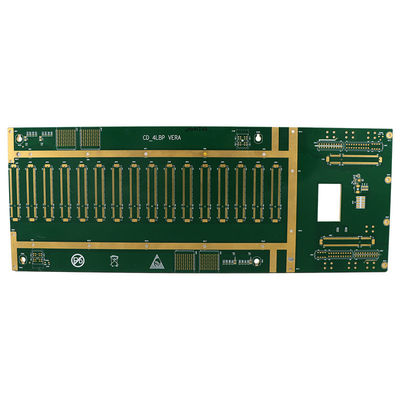

Zgromadzenie półprzewodnikowe PCB za pomocą technologii otworów

Opis produktu:

PCB półprzewodnikowy, znany również jako PCB dla półprzewodnika, jest rodzajem płyty obwodu drukowanego zaprojektowanej specjalnie dla przemysłu półprzewodnikowego.łącznie z komputerami, smartfonów i innych urządzeń elektronicznych.

Użycie:PCB półprzewodnikowe są wykorzystywane głównie w elektronice OEM, gdzie są włączane do procesu produkcji różnych produktów elektronicznych.Jest on istotnym elementem w produkcji półprzewodników i odgrywa kluczową rolę w zapewnieniu wydajności i niezawodności urządzeń elektronicznych.

Specjalny:Jedną z najważniejszych cech płyt półprzewodnikowych jest ich zdolność do obsługi ślepych mikrovia, co pozwala na większą elastyczność w projektowaniu i układzie płyty,a także zwiększona gęstość składnikówŚlepe mikrovia zapewniają również lepszą integralność sygnału i zmniejszają ogólny rozmiar PCB.

Właściwości:PCB półprzewodnikowe jest wykonane z FR4 High TG, materiału o wysokiej wydajności znanego ze swoich doskonałych właściwości dielektrycznych i niskiej straty dotyku.Wyroby z tworzyw sztucznych.

Dzięki technologii dziur:W przeciwieństwie do tradycyjnych płyt PCB, półprzewodnikowe płyty PCB nie korzystają z technologii otworów. Zamiast tego wykorzystuje zaawansowaną technologię montażu powierzchniowego, która pozwala na mniejsze, bardziej kompaktowe konstrukcje.W rezultacie przyspiesza się czas produkcji i obniża się koszty.

Usługa badania:Aby zapewnić najwyższą jakość i niezawodność płyt półprzewodnikowych, są one poddawane rygorystycznym badaniom.oraz 100% badania, aby upewnić się, że wszystkie elementy działają prawidłowoTa usługa testowa ma kluczowe znaczenie dla utrzymania integralności przemysłu półprzewodnikowego.

Ogólnie rzecz biorąc, PCB półprzewodnikowe stanowią istotny składnik w produkcji półprzewodników i odgrywają kluczową rolę w wydajności i niezawodności urządzeń elektronicznych.Ze swoimi szczególnymi cechami i zaawansowaną technologią, jest wyborem dla elektroniki OEM potrzebujących wysokiej jakości i wydajnych płyt PCB.

Charakterystyka:

• Nazwa produktu: PCB półprzewodnikowe
• Specjalny: Ślepe Mikrowie
• Min. szerokość śladu: 0,1 mm
• Wykończenie powierzchni: ENIG
• Materiał: FR-4
• Rozmiar wiertniczy: Min 0,0078 ′′ (0,2 mm)
• Płyty drukowane dla półprzewodników
• Płyta obwodnicza dla półprzewodników
• Drukowane płytki PCB do półprzewodników
• PCB dla półprzewodników

Parametry techniczne:

Zastosowanie:

Z czasem realizacji zaledwie 1 tydzień, nasze PCB półprzewodnikowe są doskonałym wyborem dla szybkich i czasochłonnych procesów produkcji.Rozumiemy znaczenie wydajności i staramy się dostarczać nasz produkt w odpowiednim czasie, aby sprostać wymaganiom przemysłu półprzewodnikowego..

Zielony kolor maski lutowniczej naszego PCB jest nie tylko atrakcyjny wizualnie, ale także służy jako warstwa ochronna dla komponentów na tablicy.zapewnienie niezawodności i trwałości PCB do produkcji półprzewodników.

Nasze płytki PCB dla półprzewodników są zaprojektowane z 12 warstw, zapewniając kompaktowe i wydajne rozwiązanie dla złożonych obwodów urządzeń półprzewodnikowych.Pozwala to na łatwiejsze montaż i mniejszy czynnik kształtu, oszczędzając cenne miejsca w procesie produkcji.

Wykorzystanie materiału FR4 High TG w naszym PCB dla półprzewodników wyróżnia nas spośród innych producentów.co czyni go idealnym do zastosowań wysokiej częstotliwości w przemyśle półprzewodnikowym.

Nasze płytki PCB dla półprzewodników nie wykorzystują technologii otworów, co może być czasochłonne i pracochłonne.wykorzystujemy zaawansowaną technologię montażu powierzchniowego (SMT) dla większej wydajności i precyzji w procesie produkcyjnym.

Nasze PCB półprzewodnikowe są specjalnie zaprojektowane do produkcji półprzewodników, co czyni je niezbędnym elementem w tej branży.

• Obwody zintegrowane (IC)
• Mikroprocesory
• Transistory
• Diody
• Komórki słoneczne

Nasze PCB dla półprzewodników można znaleźć w wielu różnych scenariuszach, w tym:

• Zakłady produkcyjne półprzewodników
• Zakłady produkcyjne komponentów elektronicznych
• Laboratoria badawczo-rozwojowe
• Produkcja elektroniki użytkowej
• Systemy automatyki przemysłowej

Dostosowanie:

Nasze półprzewodnikowe płyty drukowane (PCB) są specjalnie zaprojektowane dla przemysłu półprzewodnikowego, zapewniając wysokiej jakości i niezawodne rozwiązania dla Twoich obwodów elektronicznych.Dzięki naszej wiedzy i zaawansowanej technologii, oferujemy szereg usług dostosowania do Twoich wyjątkowych wymagań.

Nasze płytki PCB są wykonane z najwyższej klasy materiału Rogers 4003c, znanego ze swoich doskonałych właściwości elektrycznych i mechanicznych, co zapewnia wysoką wydajność i trwałość dla obwodów półprzewodników.

Wykorzystujemy materiał FR-4 do naszych płyt PCB, znany ze swojej wysokiej wytrzymałości, odporności na ciepło i niskiej ekspansji termicznej, co czyni go idealnym wyborem dla wymagających wymagań przemysłu półprzewodnikowego.

Nasza usługa montażu PCB pod klucz oferuje jednoosobowe rozwiązanie dla wszystkich potrzeb PCB.Zajmujemy się każdym etapem procesu z precyzją i wydajnościąDzięki temu możesz skupić się na swojej podstawowej działalności, podczas gdy my zajmiemy się Twoimi potrzebami PCB.

Rozumiemy, jak ważna jest precyzja w przemyśle półprzewodnikowym.zapewnienie płynnego i niezawodnego przekazywania sygnałów w obwodach.

Nasz standardowy kolor maski lutowej jest zielony, znany ze swego wysokiego kontrastu i widoczności, co ułatwia identyfikację i rozwiązywanie ewentualnych problemów z obwodami.oferujemy również możliwość dostosowania koloru do Twoich preferencji.

Nasze zaangażowanie w jakość i zadowolenie klientów wyróżnia nas w branży.i staramy się przekroczyć Twoje oczekiwania z naszymi dostosowanymi rozwiązaniami. Skontaktuj się z nami dzisiaj, aby omówić swoje wymagania i uzyskać cytat na zamówienie PCB półprzewodnika.

Opakowanie i wysyłka:

Nasze półprzewodnikowe płytki PCB są starannie pakowane, aby zapewnić ich bezpieczną dostawę do Twoich drzwi.

• Każde PCB jest najpierw umieszczone w worku antystatycznym, aby chronić je przed potencjalnym uszkodzeniem spowodowanym elektrycznością statyczną.
• Następnie torba antystatyczna umieszczana jest w solidnym pudełku kartonowym, które jest zamknięte i oznaczone nazwą produktu i numerem zamówienia.
• Do pudełka dodaje się dodatkową foliową opakowanie lub piankowe wypełnienie w celu zapewnienia dodatkowej ochrony.
• Następnie pudełko umieszcza się w większym pudełku przesyłowym wraz z wszelkimi innymi przedmiotami w zamówieniu.
• Pudełko jest zamknięte i oznaczone adresem odbiorcy i numerem śledzenia.
• W przypadku zamówień międzynarodowych są zawarte formularze celne i niezbędna dokumentacja.

Pracujemy z zaufanymi przewoźnikami w celu zapewnienia terminowej i bezpiecznej dostawy naszych produktów.

W przypadku specjalnych wymagań dotyczących opakowań lub wysyłki, prosimy o kontakt z naszym zespołem obsługi klienta.

Częste pytania:

• P: Co to jest PCB półprzewodnikowe?
  A: PCB półprzewodnikowe to rodzaj płyty obwodowej drukowanej stosowanej w urządzeniach elektronicznych w celu zapewnienia połączeń elektrycznych między układami scalonymi a komponentami elektronicznymi.
• P: Jakie materiały są używane w PCB półprzewodnikowych?
  A: PCB półprzewodnikowe są zazwyczaj wykonane z materiałów takich jak włókno szklane, miedź i maska lutowa.
• P: Jak produkowane są półprzewodnikowe płytki PCB?
  Odpowiedź: PCB półprzewodnikowe są wytwarzane przy użyciu procesu zwanego fotolitografią, który polega na wykorzystaniu światła do przenoszenia wzoru na materiał wrażliwy na światło.
• P: Jaki jest cel PCB półprzewodnikowych?
  A: PCB półprzewodnikowe są stosowane w urządzeniach elektronicznych w celu zapewnienia platformy integracji komponentów elektronicznych, umożliwiając im funkcjonowanie razem jako spójna jednostka.
• P: Jakie rodzaje urządzeń używają PCB półprzewodnikowych?
  Odpowiedź: PCB półprzewodnikowe są stosowane w wielu urządzeniach elektronicznych, w tym w komputerach, smartfonach, telewizorach i innych urządzeniach elektronicznych.
