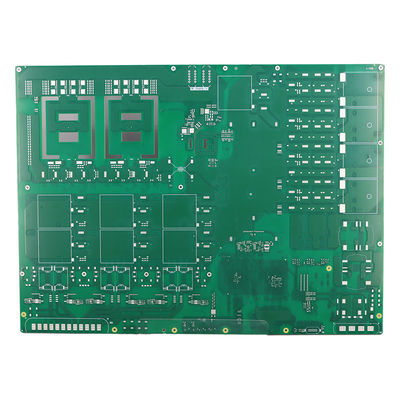

Rogers 4003c Płyty drukowane półprzewodnik Min 0,0078 ∆ Wielkość wiertni

Opis produktu:

PCB półprzewodnikowe, znane również jako płyty obwodowe półprzewodnikowe, to specjalistyczna płyta obwodowa zaprojektowana specjalnie do produkcji urządzeń półprzewodnikowych.Jest kluczowym elementem procesu produkcji półprzewodników i odgrywa kluczową rolę w zapewnieniu jakości i niezawodności produktów końcowych.

Nasze półprzewodnikowe płytki nie używają technologii Through Hole, która polega na wierceniu dziur w tablicy i wprowadzaniu przewodów przez nie.który umożliwia montaż mniejszych i bardziej precyzyjnych elementów na tablicy, co daje bardziej kompaktowy i wydajny projekt.

Nasze półprzewodnikowe płytki PCB są zaprojektowane z minimalną wielkością otworu 0,2 mm, zapewniając, że płyta może pomieścić małe i delikatne komponenty stosowane w urządzeniach półprzewodnikowych.Umożliwia to dokładniejsze i precyzyjniejsze umieszczenie komponentów, co prowadzi do lepszej wydajności i niezawodności produktu końcowego.

W Semiconductor PCB rozumiemy znaczenie terminowej dostawy w przemyśle półprzewodnikowym.Dzięki temu nasi klienci mogą dotrzymać harmonogramu i dotrzymać terminów produkcji bez opóźnień..

Nasze półprzewodnikowe płytki zawierają opcję ślepych mikrovia, które są małymi ślepymi przewodami łączącymi górną i dolną warstwę płyty.Te specjalistyczne przewody umożliwiają bardziej złożone i kompaktowe projekty, co czyni je idealnymi do zastosowań o wysokiej gęstości i wysokiej częstotliwości.

Nasze półprzewodnikowe płytki PCB mają zielony kolor maski lutowej, który jest standardem przemysłowym dla płytek PCB.ułatwiające rozwiązywanie problemów i naprawianie ewentualnych problemów.

Podsumowując, nasze półprzewodnikowe płytki PCB są idealnym rozwiązaniem dla wszystkich potrzeb w produkcji urządzeń półprzewodnikowych.i specjalistyczne cechy, jesteśmy zobowiązani do dostarczania wysokiej jakości i niezawodnych PCB naszym klientom. Skontaktuj się z nami dzisiaj, aby dowiedzieć się więcej o naszych produktach i usługach!

Charakterystyka:

• Nazwa produktu: PCB półprzewodnikowe
• Za pomocą technologii otworów: nie
• Usługa Pcba: Usługa montażu PCB pod klucz
• Zmiana oporu:
• Usługa badawcza: badanie funkcjonalne, 100% badanie
• Użycie: Elektronika OEM
• Płyty drukowane dla półprzewodników
• PCB półprzewodnikowe
• Płyty drukowane dla półprzewodników
• Nie przez technologię otworów
• Usługa montażu PCB pod klucz
• Brak kontroli impedancji
• Badanie funkcji
• Badanie w 100%
• Elektronika OEM

Parametry techniczne:

Zastosowanie:

PCB półprzewodnikowe, znane również jako tablica dla półprzewodników lub PCB dla półprzewodników, jest rodzajem tablicy obwodowej drukowanej specjalnie zaprojektowanej do stosowania w zastosowaniach zaawansowanych technologicznie.Jest kluczowym elementem w produkcji urządzeń półprzewodnikowych, które są niezbędne w produkcji różnych urządzeń elektronicznych, takich jak komputery, smartfony i sprzęt motoryzacyjny.

PCB półprzewodnikowe to specjalistyczny rodzaj PCB, który został zaprojektowany w celu spełnienia wyjątkowych wymagań przemysłu półprzewodnikowego.To dwuwarstwowa płyta o specjalnych cechach, które sprawiają, że nadaje się do zastosowań w dziedzinie zaawansowanych technologiiJedną z jego kluczowych cech jest wykorzystanie ślepych mikrovia, czyli małych otworów wierconych w tablicy, aby umożliwić połączenie różnych warstw bez wpływu na ogólny rozmiar tablicy.Ta funkcja pozwala na bardziej kompaktowy projekt, co sprawia, że PCB jest idealne do stosowania w mniejszych urządzeniach elektronicznych.

PCB półprzewodnikowe są stosowane w szerokim zakresie zastosowań zaawansowanych technologicznie, w tym w produkcji mikroczipów, procesorów i innych komponentów elektronicznych.Jest również powszechnie stosowany w produkcji urządzeń elektronicznych, takich jak smartfonyPonadto, jest również stosowany w produkcji urządzeń medycznych, sprzętu lotniczego i elektroniki motoryzacyjnej.

PCB półprzewodnikowe są szczególnie odpowiednie do zastosowań wymagających wysokiej prędkości i wysokiej częstotliwości.co czyni go idealnym do stosowania w urządzeniach wymagających szybkiego przetwarzania i przesyłania danychJest również bardzo niezawodny, z niskim wskaźnikiem awarii, co ma kluczowe znaczenie w branżach, w których przestoj i błędy mogą powodować znaczne straty.

PCB półprzewodnikowe ma kilka kluczowych cech, które czynią go preferowanym wyborem dla zastosowań wysokiej technologii.

• Ślepe mikroorganizmy:Ta cecha pozwala na bardziej kompaktową konstrukcję, dzięki czemu PCB nadaje się do stosowania w mniejszych urządzeniach elektronicznych.
• Liczba warstw:PCB ma konstrukcję 18-warstwową, która jest idealna do zastosowań wymagających wysokiej prędkości i wysokiej częstotliwości.
• Czas realizacji:Produkcja płyt PCB półprzewodnikowych trwa zazwyczaj zaledwie 2 tygodnie, co czyni je szybkim i wydajnym rozwiązaniem dla przemysłu zaawansowanego.
• Usługa badania:PCB podlega rygorystycznym testom, w tym testom funkcjonalnym i 100% testom, aby zapewnić jego niezawodność i wydajność.
• Wykończenie powierzchni:PCB jest skończone zENIG, rodzaj powłoki powierzchniowej zapewniającej doskonałą łatwość spawania i ochronę przed utlenianiem.

Podsumowując, PCB półprzewodnikowe są niezbędnym elementem w przemyśle high-tech i mają szeroki zakres zastosowań.i inne kluczowe atrybuty czynią go niezawodnym i wydajnym rozwiązaniem do stosowania w produkcji urządzeń półprzewodnikowych i sprzętu elektronicznego.

Dostosowanie:

Nasza usługa dostosowywania półprzewodnikowych płyt PCB oferuje szeroki zakres opcji, aby zaspokoić specyficzne potrzeby naszych klientów w branży półprzewodnikowej.Dzięki najnowocześniejszej technologii i doświadczeniu, jesteśmy w stanie zapewnić wysokiej jakości deski, które spełniają najwyższe standardy.

• Min. szerokość śladu: 0,1 mm
• Usługa badawcza: badanie funkcjonalne, 100% badanie
• Specjalny: Ślepe Mikrowie
• Użycie: Elektronika OEM
• Wykończenie powierzchni:ENIG

Nasza konfigurowalna płytka półprzewodnikowa jest zaprojektowana tak, by spełniać wymagające wymagania przemysłu półprzewodnikowego.Nasze płyty są w stanie obsłużyć sygnały wysokiej prędkości i zapewniają doskonałą wydajność.

Nasze półprzewodnikowe płytki PCB są dostosowane do potrzeb przemysłu półprzewodnikowego, z zaawansowanymi funkcjami, takimi jak ślepe mikrovia dla większej gęstości i poprawy integralności sygnału.Nasze deski są rygorystycznie testowane, aby zapewnić niezawodność i wysoką wydajność.

Nasza płyta do półprzewodnikowej elektroniki jest zaprojektowana i wyprodukowana z najwyższą precyzją, aby spełnić precyzyjne wymagania przemysłu półprzewodnikowego.gwarantujemy jakość i niezawodność naszych płyt do krytycznych zastosowań.

Opakowanie i wysyłka:

Nasz produkt PCB półprzewodnikowy jest starannie pakowany i wysyłany, aby zapewnić bezpieczną dostawę do naszych klientów.Używamy wysokiej jakości materiałów i stosujemy ścisłe procedury ochrony PCB podczas transportu.

Każde PCB jest indywidualnie owinięte w opakowanie antystatyczne w celu zapobiegania uszkodzeniom spowodowanym wyładowaniem elektrostatycznym.PCB są następnie umieszczane w solidnym pudełku z tektury z materiałami amortyzującymi, aby wchłonąć wszelkie uderzenia podczas transportu.

Dodatkowo nasze większe PCB są umieszczane w specjalnie wykonanych drewnianych skrzyniach dla dodatkowej ochrony.w przypadku gdy PCB mogą być poddawane surowemu obróbce i długim czasom przewozu.

Oferujemy różne opcje wysyłki, aby zaspokoić potrzeby naszych klientów.Zapewnia to szybką i niezawodną dostawę do dowolnego miejsca na świecie.

Nasz zespół będzie ściśle współpracował z naszymi klientami w celu określenia najbardziej opłacalnej i efektywnej metody wysyłki dla ich konkretnego zamówienia.

Gdy PCB zostaną wysłane, nasi klienci otrzymają numer śledzenia, aby monitorować stan ich dostawy.Zapewniamy również ubezpieczenie na wszystkie nasze przesyłki, aby chronić przed ewentualnymi uszkodzeniami lub stratami podczas transportu..

W Semiconductor PCB dbamy o to, by nasze produkty dotarły do miejsca przeznaczenia w doskonałym stanie.Nasi klienci mogą ufać, że ich PCB będą chronione i dostarczone na czas dzięki naszemu niezawodnemu procesowi pakowania i wysyłki.
