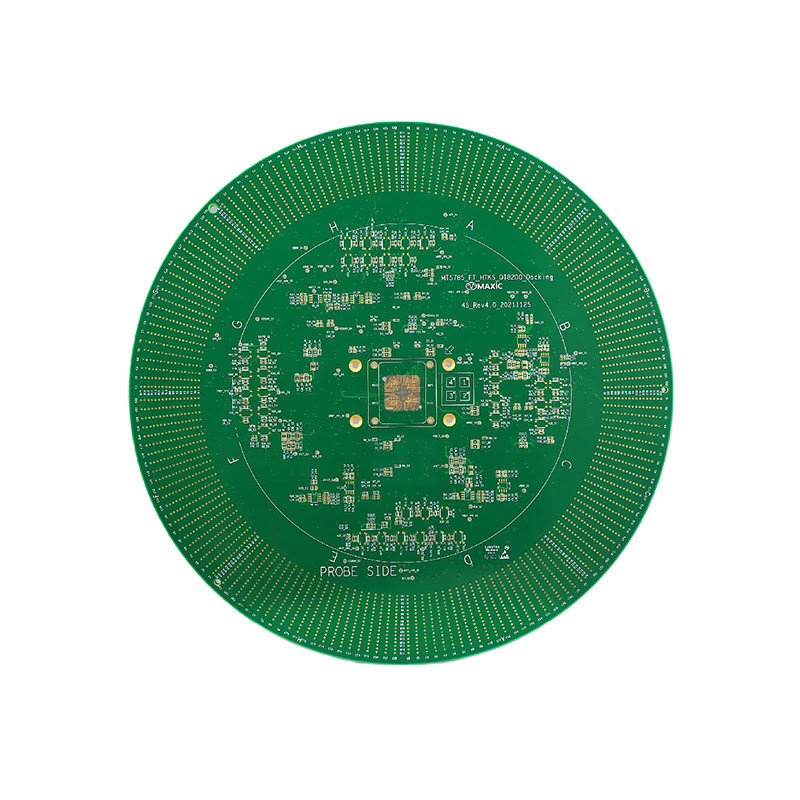

Test funkcji półprzewodnikowych płytek drukowanych wielowarstwowych

Opis produktu:

PCB półprzewodnikowe, znane również jako półprzewodnikowe płyty obwodowe, są istotnym elementem w produkcji urządzeń elektronicznych.Jest on zaprojektowany w celu zapewnienia platformy do integracji i podłączenia różnych komponentów elektronicznych, umożliwiające sprawną i niezawodną pracę urządzenia.

W naszej firmie specjalizujemy się w dostarczaniu wysokiej jakości usług montażu półprzewodnikowych płyt PCB dla wszystkich potrzeb produkcyjnych.Nasze PCB są wytwarzane przy użyciu najnowocześniejszego sprzętu i procesów, zapewniając precyzję i dokładność na każdym etapie procesu produkcji.

Nasze półprzewodnikowe płytki PCB są wyposażone w wykończenie powierzchniowe złote, co zapewnia gładką i równomierną powierzchnię do łączy lutowych.Ten wykończenie jest idealne dla zastosowań wymagających dobrej spawalności i opłacalnego rozwiązania.

Oferujemy usługę montażu PCB pod klucz dla Państwa wygody. Oznacza to, że obsługujemy cały proces od pozyskiwania komponentów po końcowe montaż, testowanie i pakowanie.,Możesz zaoszczędzić czas i zasoby, zostawiając proces produkcji w naszych zdolnych rękach.

Nasze półprzewodnikowe płytki PCB są zaprojektowane z myślą o precyzji i dokładności.zapewnienie, że PCB może pomieścić nawet najmniejsze elementy elektroniczne.

Zdajemy sobie sprawę z ważności terminowej dostawy w przemyśle elektronicznym.Nasz wydajny proces produkcyjny i oddany zespół pozwalają nam dotrzymać nawet najbardziej rygorystycznych terminów, nie kompromitując z jakością.

Podczas gdy niektóre aplikacje mogą wymagać kontroli impedancji, nasze półprzewodnikowe płytki PCB nie mają tej funkcji.Nasz zespół ekspertów może współpracować z Państwem w celu spełnienia wszelkich specjalnych wymagań lub specyfikacji dla Państwa projektu.

Podsumowując, nasze półprzewodnikowe płytki PCB to produkt najwyższej klasy, który został zaprojektowany, aby spełnić wymagające potrzeby przemysłu elektronicznego.Jesteśmy przekonani, że możemy zapewnić najlepsze rozwiązanie PCB dla Twojego projektuSkontaktuj się z nami już dziś, aby dowiedzieć się więcej o naszych usługach montażu półprzewodników PCB.

Charakterystyka:

• Nazwa produktu: PCB półprzewodnikowe
• Usługa Pcba: Usługa montażu PCB pod klucz
• Materiał: FR-4
• Liczba warstw: 36
• Usługa badawcza: badanie funkcjonalne, 100% badanie
• Rozmiar wiertniczy: Min 0,0078 ′′ (0,2 mm)
• Płyta obwodnicza dla półprzewodników
• Płyty obwodowe półprzewodników
• Płyty drukowane dla półprzewodników
• PCB półprzewodnikowe
• Usługa montażu PCB pod klucz
• FR-4
• 36 warstw
• Badanie funkcji
• Badanie w 100%
• Min 0,0078 ′′ (0,2 mm)

Parametry techniczne:

Zastosowanie:

PCB półprzewodnikowe, znane również jako tablica obwodowa drukowana dla półprzewodników, to specjalistyczna tablica obwodowa zaprojektowana dla specyficznych potrzeb przemysłu półprzewodnikowego.Jest niezbędny do produkcji urządzeń elektronicznych i jest szeroko stosowany przez producentów oryginalnego sprzętu (OEM) w przemyśle elektronicznym..

• Min Rozmiar otworu: 0,2 mm
• Użycie: Elektronika OEM
• Specjalny: Ślepe Mikrowie
• Funkcja: Rogers 4003c
• Za pomocą technologii otworów: nie

PCB półprzewodnikowe są powszechnie stosowane w różnych zastosowaniach w przemyśle półprzewodnikowym, w tym:

• Produkcja układów scalonych (IC): PCB jest istotnym elementem w produkcji układów scalonych, które są elementami budowlanymi urządzeń elektronicznych.Dokładna konstrukcja i układ płyt obwodowych mają kluczowe znaczenie dla pomyślnej produkcji wysokiej jakości układów scalonych.
• Badanie półprzewodników: PCB półprzewodnikowe są stosowane w procesie testowania półprzewodników w celu zapewnienia ich funkcjonalności i jakości.Ślepe mikrovia i funkcja Rogers 4003c PCB umożliwiają większą precyzję i niezawodność w procesie testowania.
• Zgromadzenie urządzenia elektronicznego: PCB jest stosowany w procesie montażu urządzeń elektronicznych, takich jak smartfony, laptopy i inne urządzenia elektroniczne.Jego kompaktowy rozmiar i specjalistyczna konstrukcja sprawiają, że jest idealny do stosowania w małych i złożonych urządzeniach.

PCB półprzewodnikowe ma kilka cech, które sprawiają, że nadaje się do swoich konkretnych zastosowań, w tym:

• Min Rozmiar otworu 0,2 mm: Dzięki tej funkcji można tworzyć mniejsze i bardziej skomplikowane obwody, co czyni je idealnymi do produkcji zaawansowanych urządzeń elektronicznych.
• Wykorzystanie elektroniki OEM: PCB są specjalnie zaprojektowane do użytku przez OEM w przemyśle elektronicznym, zapewniając im niezawodny i wysokiej jakości produkt do potrzeb produkcji.
• Ślepe mikroorganizmy: są to małe otwory wbudowane w płytę PCB, które służą do łączenia różnych warstw płyt obwodowych.tworzenie PCB nadających się do stosowania w zaawansowanych urządzeniach elektronicznych.
• Rogers 4003c: Jest to materiał specjalistyczny stosowany w produkcji płytek PCB, znany ze swoich wysokich stałych dielektrycznych i niskich właściwości strat, dzięki czemu jest idealny do stosowania w zastosowaniach o wysokiej częstotliwości.
• Nie przez technologię otworów: W PCB półprzewodnikowych wyeliminowano zastosowanie technologii otworów, co pozwala na bardziej kompaktową i precyzyjną konstrukcję, nadającą się do stosowania w małych i złożonych urządzeniach elektronicznych.

Podsumowując, półprzewodnikowe płytki PCB są istotnym elementem w przemyśle półprzewodnikowym, zapewniając OEM niezawodny i wysokiej jakości produkt do produkcji zaawansowanych urządzeń elektronicznych.Jego specjalistyczne cechy i konstrukcja sprawiają, że nadaje się do różnych zastosowań w przemyśle, co czyni go niezbędnym narzędziem do opracowywania i produkcji urządzeń elektronicznych.

Dostosowanie:

Nazwa produktu:Płyty półprzewodnikowe

Opis produktu:Drukowane płytki PCB do półprzewodników

Zastosowana funkcja:Projekt płyt półprzewodnikowych

Kolor maski lutowej:Zielona

Dzięki technologii dziur:- Nie, nie.

Liczba warstw:36

Wielkość wiertarki:Min 0,0078 ′′ (0,2 mm)

Usługa PCBA:Usługa montażu PCB pod klucz
