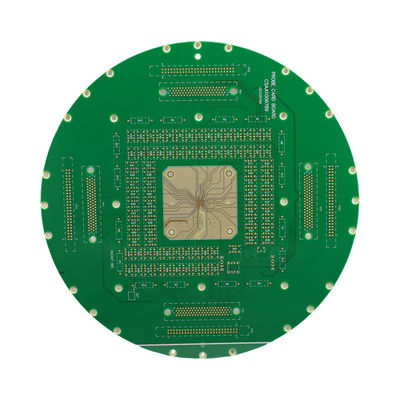

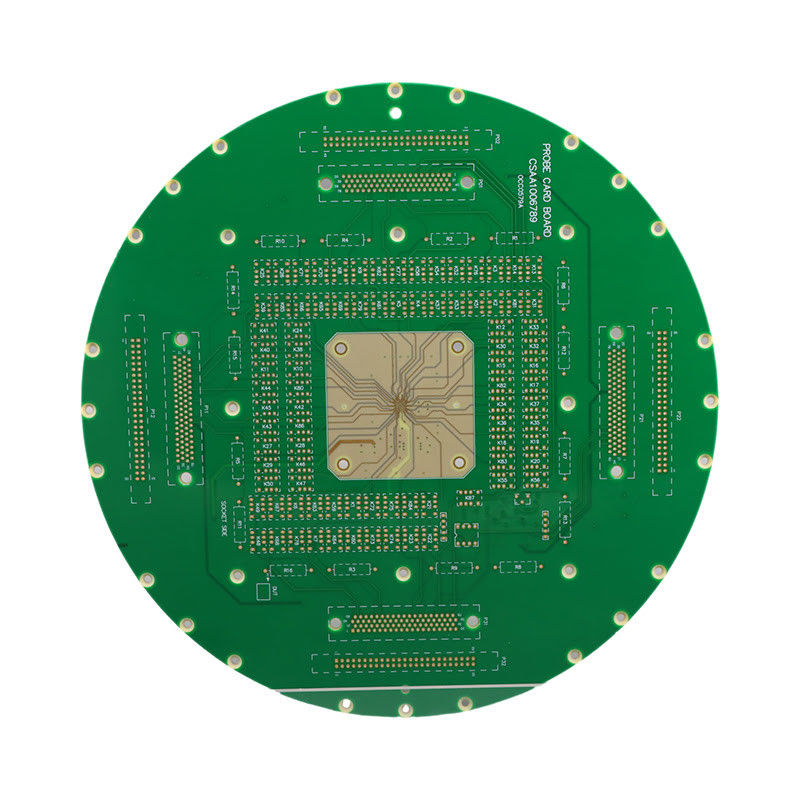

Rogers PCB półprzewodnikowe płyty obwodowe wysokiej wydajności złoto wykończenie

Opis produktu:

PCB półprzewodnikowe to rewolucyjny produkt, który został specjalnie zaprojektowany w celu spełnienia wysokich wymagań przemysłu półprzewodnikowego.Ta najnowocześniejsza płyta drukowana oferuje zaawansowane funkcje i możliwości, które czynią ją idealnym wyborem dla elektroniki OEM.

Nasze PCB półprzewodnikowe są dostarczane z kompleksową usługą montażu pod klucz, co oznacza, że zajmujemy się wszystkimi etapami produkcji PCB, od projektowania po produkcję i montaż.Zapewnia to płynną integrację wszystkich komponentów i wysokiej jakości produkt końcowy.

PCB półprzewodnikowe to idealny wybór dla elektroniki OEM, ponieważ oferuje niezrównane osiągi i niezawodność.jest to punkt wyjścia dla szerokiego zakresu aplikacji elektronicznych.

Jedną z najważniejszych cech naszych półprzewodnikowych płyt PCB jest ich imponująca wielkość dziury 0,2 mm, która zapewnia precyzyjne i dokładne wiercenie.Dzięki temu idealnie nadaje się do zastosowań wymagających wysokiej precyzji., takie jak półprzewodniki.

Oprócz niewielkiej wielkości dziury, nasz PCB półprzewodnikowy posiada również wielkość wiercenia wynoszącą co najmniej 0,0078 ‰ (0,2 mm).Pozwala to na wszechstronne zastosowanie i nadaje się do szerokiego zakresu zastosowań elektronicznych.

Nasze półprzewodnikowe płyty PCB o minimalnej szerokości 0,1 mm oferują wyjątkową wydajność i niezawodność.Zapewnia to, że płyta może obsługiwać sygnały o dużej prędkości i dostarczać optymalne wyniki dla różnych aplikacji elektronicznych.

Jeśli szukasz PCB, który może spełnić wysokie wymagania przemysłu półprzewodnikowego, nie szukaj dalej niż PCB półprzewodnikowe.To ostateczna płyta dla zastosowań półprzewodnikowychSkontaktuj się z nami, aby dowiedzieć się więcej i doświadczyć mocy PCB półprzewodnikowych.

Charakterystyka:

• PCB półprzewodnikowe
• Płyta obwodnicza dla półprzewodników
• Płyta obwodnicza dla przemysłu półprzewodnikowego
• Czas realizacji: 2 tygodnie
• Rozmiar wiertniczy: Min 0,0078 ′′ (0,2 mm)
• Min. szerokość śladu: 0,1 mm
• Specjalny: Ślepe Mikrowie
• Zmiana oporu:

Parametry techniczne:

Zastosowanie:

PCB półprzewodnikowe, znane również jakopłyty obwodowe półprzewodnikowelubpłyty drukowane półprzewodnikowe, jest rodzajem płyty obwodowej drukowanej (PCB) specjalnie zaprojektowanej dla urządzeń elektronicznych wykorzystujących półprzewodniki.Jest niezbędnym elementem w produkcji różnych produktów elektronicznych, takich jak komputery.W tym artykule omówimy szczegółowo scenariusze zastosowania tego produktu.

Zmiana oporu:

PCB półprzewodnikowe nie wymagają kontroli impedancji, ponieważ są głównie stosowane do łączenia i wspierania komponentów elektronicznych w urządzeniu.są zaprojektowane w taki sposób, aby miały określoną grubość i warstwę miedzi w celu zapewnienia prawidłowego funkcjonowaniaDzięki temu nadają się do różnych zastosowań, w których kontrola impedancji nie jest istotnym czynnikiem.

Liczba warstw: 38

Jak sama nazwa wskazuje, PCB półprzewodnikowe mają liczbę warstw 2, co oznacza, że mają dwie warstwy miedzianych śladów oddzielonych warstwą materiału izolacyjnego.Ta prosta konstrukcja sprawia, że są ekonomiczne i odpowiednie do zastosowań, które nie wymagają skomplikowanych obwodów.

Rozmiar wiertniczy: Min 0,0078 ′′ (0,2 mm)

Jedną z kluczowych cech półprzewodnikowych płyt PCB jest ich niewielki rozmiar wiertniczy, o minimum 0,0078 ‰ (0,2 mm).co czyni je idealnymi do kompaktowych i skomplikowanych urządzeńNiewielkie rozmiary wiertnicze zapewniają również efektywne wykorzystanie przestrzeni i zmniejszają ogólny rozmiar urządzenia.

Czas realizacji: 2 tygodnie

PCB półprzewodnikowe mają czas realizacji 2 tygodnie, co jest stosunkowo krótkie w porównaniu z innymi rodzajami PCB..Dzięki temu są one popularnym wyborem w przypadku projektów wymagających czasu i umożliwiają producentom dotrzymanie ograniczonych terminów produkcji.

Wykończenie powierzchni:Pozłata

PCB półprzewodnikowe są zazwyczaj wykończone złotem, co jest powszechnie stosowaną metodą wykończenia powierzchni.który chroni PCB przed utlenianiem i ułatwia lutowanie elementów elektronicznych na płytęZapewnia również gładką powierzchnię do montażu komponentów, zapewniając bezpieczne i niezawodne połączenie.

Spójrzmy teraz na niektóre zscenariusze zastosowańw przypadku, gdy PCB półprzewodnikowe są powszechnie stosowane:

• Elektronika użytkowa:PCB półprzewodnikowe są szeroko stosowane w elektronikach konsumenckich, takich jak smartfony, laptopy i konsoli do gier.i efektywny czas produkcji czynią je preferowanym wyborem dla producentów w tej branży.
• Sprzęt przemysłowy:Od paneli sterowania po zasilanie, półprzewodnikowe PCB są niezbędnym elementem w różnych urządzeniach przemysłowych.Ich kompaktowy rozmiar i odporność na wysokie temperatury i wibracje sprawiają, że nadają się do użytku w trudnych warunkach.
• Urządzenia medyczne:PCB półprzewodnikowe są również stosowane w urządzeniach medycznych, takich jak pacemakery, pompy insulinowe i sprzęt diagnostyczny.Ich niewielki rozmiar i niezawodność sprawiają, że są idealne do stosowania w tych kluczowych i wrażliwych urządzeniach.
• Przemysł motoryzacyjny:Wraz z rozwojem pojazdów elektrycznych i hybrydowych w przemyśle motoryzacyjnym rośnie zapotrzebowanie na półprzewodnikowe płytki PCB.czujniki poduszek powietrznych, i systemów infotainment.

Podsumowując, PCB półprzewodnikowe są istotnym elementem w produkcji urządzeń elektronicznych i są szeroko stosowane w różnych gałęziach przemysłu.i wydajny czas produkcji sprawiają, że są to opłacalne rozwiązanie dla wielu zastosowańWraz z ciągłymi postępami technologicznymi oczekuje się wzrostu popytu na półprzewodnikowe PCB w przyszłości, co czyni je niezbędnym produktem w branży elektronicznej.

Dostosowanie:

Usługa ta została zaprojektowana specjalnie dla płyt PCB stosowanych w przemyśle półprzewodnikowym, zapewniając wysokiej jakości i dostosowane rozwiązania dla potrzeb płyt półprzewodnikowych.

• Min. szerokość śladu: 0,1 mm
• Usługa badawcza: badanie funkcjonalne, 100% badanie
• Cecha: wysoki TG
• Maska lutowa Kolor: zielony
• Użycie: Elektronika OEM

Nasze płytki PCB dla półprzewodników są specjalnie zaprojektowane, aby spełniać wymagające wymagania przemysłu.Nasze PCB zapewniają precyzję i dokładność w aplikacjach półprzewodnikowych.

Oferujemy testy funkcjonalne i 100% testy dla wszystkich naszych półprzewodnikowych płyt PCB.Dając ci spokój umysłu i oszczędzając czas i środki.

FR4Wysokie TGjest materiałem o wysokiej wydajności, szeroko stosowanym w przemyśle półprzewodnikowym. Oferuje doskonałe właściwości elektryczne, niskie straty i możliwości wysokiej częstotliwości,co czyni go idealnym wyborem dla potrzeb PCB półprzewodnikowych.

Zielony kolor maski lutowniczej jest standardem dla płyt PCB stosowanych w przemyśle półprzewodnikowym.zapewnienie efektywnych procesów produkcji i montażu.

Nasze płytki PCB dla półprzewodników są specjalnie zaprojektowane do użytku w elektronikach OEM.Nasza usługa dostosowania może spełnić Twoje wyjątkowe wymagania.

Wybierz naszą usługę spersonalizowania półprzewodników PCB dla niezawodnych i wysokiej jakości rozwiązań PCB, które spełniają specyficzne potrzeby przemysłu półprzewodnikowego.Skontaktuj się z nami dzisiaj, aby omówić swój projekt i uzyskać ofertę.

Opakowanie i wysyłka:

Produkt PCB półprzewodnikowy będzie pakowany w solidne pudełko kartonowe w celu zapewnienia bezpiecznego transportu i obsługi.Na pudełku umieszczono nazwę produktu oraz wszelkie niezbędne instrukcje identyfikacji lub obsługi..

Produkt będzie wysyłany za pośrednictwem zaufanej i niezawodnej firmy żeglugowej w celu zapewnienia terminowej dostawy i prawidłowej obsługi produktu.Metoda wysyłki zostanie wybrana na podstawie preferencji klienta i dostępności.

W przypadku przesyłek międzynarodowych produkt będzie pakowany zgodnie ze wszystkimi niezbędnymi przepisami i wymogami celnymi.

Informacje dotyczące śledzenia zostaną przekazane klientowi po wysłaniu produktu.
