PCB półprzewodnikowy, znany również jako tablica obwodowa drukowana dla półprzewodników lub PCB dla półprzewodników,jest specjalistycznym typem płyty obwodnej zaprojektowanej specjalnie dla urządzeń elektronicznych, które wykorzystują półprzewodnikiJest on kluczowym elementem procesu produkcji tych urządzeń, ponieważ zapewnia stabilną i niezawodną platformę do montażu komponentów półprzewodnikowych.

Jedną z kluczowych cech półprzewodnikowych płyt jest włączenie ślepych mikrovia.umożliwiając bardziej kompaktową i wydajną konstrukcjęTa cecha jest szczególnie ważna w urządzeniach półprzewodnikowych, w których przestrzeń jest ograniczona, ponieważ pozwala na większą gęstość komponentów umieszczanych na płycie.

PCB półprzewodnikowe ma liczbę warstw 36, co odnosi się do liczby warstw miedzi na tablicy.Dzięki temu idealnie nadaje się do prostszych urządzeń elektronicznych, które nie wymagają dużej liczby warstw dla swoich obwodów.

Aby zapewnić najwyższą jakość i funkcjonalność półprzewodnikowych płyt PCB, oferujemy zarówno testy funkcjonalne, jak i 100% usługi testowe.Oznacza to, że każda płyta jest dokładnie testowana pod kątem jej przeznaczenia, jak również wszelkich ewentualnych wad lub wad, przed dostarczeniem do klienta.

PCB półprzewodnikowe są głównie stosowane w elektronikach OEM, gdzie służą jako główna platforma dla komponentów półprzewodnikowych.Powszechnie występuje w różnych urządzeniach elektronicznych, takich jak smartfony, komputerów i innych urządzeń elektronicznych.

Minimalna szerokość śladów płyt PCB półprzewodnikowych wynosi 0,1 mm, co odnosi się do szerokości miedzianych śladów łączących różne komponenty na tablicy.Pozwala to na bardziej precyzyjną i kompaktową konstrukcję, dzięki czemu nadaje się do mniejszych i bardziej skomplikowanych urządzeń elektronicznych.

Charakterystyka:

Parametry techniczne:

Zastosowanie:

Wprowadzenie

PCB półprzewodnikowe, znane również jako PCB dla półprzewodnika, jest rodzajem płyty obwodowej drukowanej specjalnie zaprojektowanej dla przemysłu półprzewodnikowego.Jest stosowany w różnych zastosowaniach związanych z produkcją, badania i obsługi sprzętu półprzewodnikowego.

PCB dla przemysłu półprzewodnikowego jest wykonywany z wysoką precyzją i jakością, aby spełnić wymagające potrzeby procesu produkcji półprzewodników.Jest kluczowym elementem produkcji półprzewodników i odgrywa kluczową rolę w zapewnieniu wydajności i niezawodności urządzeń półprzewodnikowych.

Cechy produktu

Wielkość wiertarki:Min 0,0078 ′′ (0,2 mm)- Wielkość wiercenia PCB półprzewodnikowego jest bardzo precyzyjna, umożliwiając tworzenie małych otworów i mikrovia dla umieszczenia elementów elektronicznych.
Specjalny:Ślepe mikroorganizmy- Ta cecha umożliwia tworzenie mikrovia, które są widoczne tylko po jednej stronie płyty PCB, co czyni ją idealną dla złożonych i kompaktowych konstrukcji urządzeń półprzewodnikowych.
Usługa badania:Badanie funkcjonalne, 100% badanie- PCB dla półprzewodników podlega rygorystycznym testom w celu zapewnienia ich funkcjonalności i niezawodności w procesie produkcji półprzewodników.
Liczba warstw:36- Z 36 warstwami, ten PCB zapewnia kompaktowe i wydajne rozwiązanie dla złożonych okablowania i umieszczenia elementów elektronicznych wymaganych w sprzęcie półprzewodnikowym.
Materiał:FR-4- Ten wysokiej jakości materiał oporowy jest szeroko stosowany w przemyśle półprzewodnikowym ze względu na doskonałe właściwości elektryczne i mechaniczne.

Zastosowanie i scenariusze

PCB półprzewodnikowe są szeroko stosowane w różnych zastosowaniach i scenariuszach w przemyśle półprzewodnikowym.

Produkcja półprzewodników- PCB dla półprzewodników jest niezbędnym elementem w produkcji półprzewodników..
Badanie półprzewodników- ponieważ PCB jest kluczową częścią sprzętu półprzewodnikowego, jest on również poddawany testom w celu zapewnienia jego funkcjonalności i niezawodności.zapewnienie dokładnych i stabilnych wyników.
Przetwarzanie urządzeń półprzewodnikowych- PCB dla półprzewodników jest integralną częścią działania urządzeń półprzewodnikowych.Zapewnia niezbędne połączenia elektryczne i wspiera funkcjonowanie elementów elektronicznych w sprzęcie.
Utrzymanie sprzętu półprzewodnikowego- PCB dla półprzewodników jest również stosowany w regularnej konserwacji i naprawie urządzeń półprzewodnikowych.

Wniosek

PCB półprzewodnikowe są niezbędnym produktem dla przemysłu półprzewodnikowego, zapewniając niezawodne i wydajne rozwiązanie do produkcji, testowania i eksploatacji sprzętu półprzewodnikowego.Z jego wysoką precyzjąW związku z dużą jakością i specjalnymi cechami, takimi jak ślepe mikrovia, jest to idealne rozwiązanie dla każdego zastosowania lub scenariusza półprzewodników.Wybierz PCB półprzewodnikowe dla sprzętu półprzewodnikowego i doświadcz niezrównanej wydajności i niezawodności.

Dostosowanie:

W Semiconductor PCB rozumiemy wyjątkowe potrzeby urządzeń półprzewodnikowych i oferujemy dostosowane rozwiązania dla potrzeb płyt obwodowych.

Wybierz półprzewodnikowe płytki PCB dla niestandardowej płyty obwodowej, która spełnia wyjątkowe potrzeby urządzenia półprzewodnikowego.

Opakowanie i wysyłka:

Aby zapewnić bezpieczną dostawę zamówienia, starannie zaprojektowaliśmy nasz proces pakowania i wysyłki.

Nasze półprzewodnikowe płytki PCB są indywidualnie owinięte w anty-statyczne torby, aby zapobiec uszkodzeniu przez elektryczność statyczną.Następnie umieszcza się je w trwałym pudełku z tektury, pokrytym pianą, aby zapewnić dodatkową ochronę podczas transportu.

Dodatkowo używamy foliowego opakowania, aby zabezpieczyć pudełko i zapobiec ruchowi podczas transportu.

Nasze półprzewodnikowe płytki PCB są wysyłane na całym świecie. Naszym preferowanym sposobem wysyłki są renomowane usługi kurierskie, takie jak DHL, FedEx lub UPS.Umożliwia to szybką i niezawodną dostawę zamówienia.

W przypadku zamówień międzynarodowych starannie wypełniamy wszystkie niezbędne formularze celne i deklaracje, aby zapewnić sprawną odprawę celną.Może to obejmować przekazanie informacji o wartości i zawartości opakowania.

Po wysłaniu zamówienia otrzymasz numer śledzenia za pośrednictwem poczty e-mail, dzięki czemu możesz łatwo śledzić status dostawy.

Należy pamiętać, że wszelkie dodatkowe podatki lub opłaty nałożone przez kraj przeznaczenia są odpowiedzialnością klienta.

Dzięki naszemu bezpiecznemu opakowaniu i niezawodnym metodom wysyłki, możecie mieć pewność, że wasze półprzewodnikowe płytki PCB dotrą bezpiecznie i w doskonałym stanie.Proszę nie wahaj się skontaktować z nami.

Nazwa marki:	Ben Qiang
Numer modelu:	FR-4/Rogers
MOQ:	1 sztuk
Cena £:	custom made
Warunki płatności:	Przelew bankowy/Alipay/PayPal
Zdolność do zaopatrzenia:	200,000 metrów kwadratowych/rok

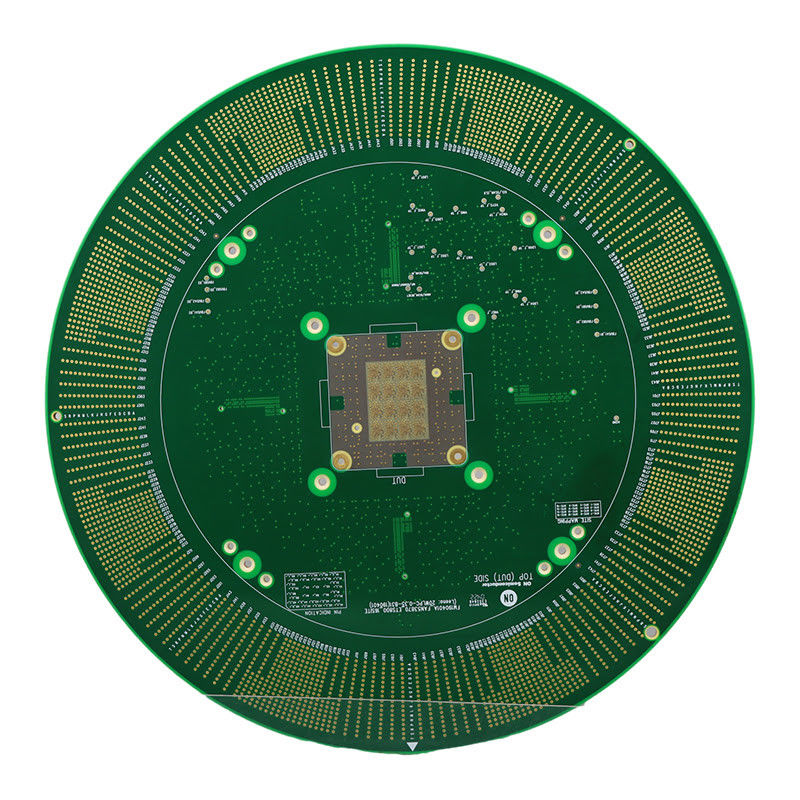

Płyty drukowane dla półprzewodników
Kolor maski lutowej	Zielona
Min wielkość dziury	0.2 mm
Materiał	FR-4
Dzięki technologii otworów	- Nie, nie.
Czas realizacji	2 tygodnie
Wykończenie powierzchni	Pozłata
Usługa PCBA	Usługa montażu PCB pod klucz
Cechy	Wysokie TG
Usługa badawcza	Badanie funkcjonalne, 100% badanie
Kontrola impedancji	- Nie, nie.
