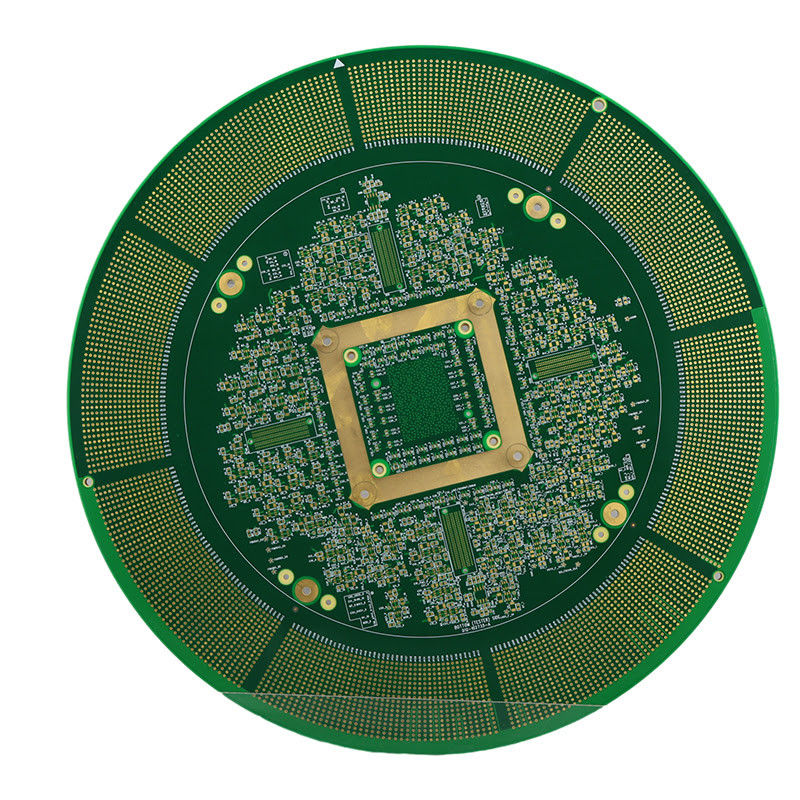

Urządzenia elektroniczne Płyty obwodowe półprzewodnikowe Z złotem

Opis produktu:

PCB półprzewodnikowe to specjalistyczna płyta obwodnicza zaprojektowana specjalnie do produkcji półprzewodników.sprawiając, że jest trwały i niezawodny do długotrwałego użytku.

PCB półprzewodnikowe są istotnym elementem w procesie produkcji półprzewodników.Odpowiada za zapewnienie niezbędnych połączeń między różnymi komponentami i zapewnienie efektywnego przepływu energii elektrycznej w całym systemieTo czyni go kluczową częścią każdego procesu produkcji elektroniki OEM.

Z czasem realizacji zaledwie 2 tygodnie, PCB półprzewodnikowy oferuje szybki czas realizacji potrzeb produkcyjnych.Dając ci spokój i zmniejszając ewentualne opóźnienia w produkcji.

PCB półprzewodnikowe jest zaprojektowane tak, aby pomieścić minimalny rozmiar wiertniczy 0,0078 ′′ (0,2 mm), co czyni je idealnym rozwiązaniem do precyzyjnych i skomplikowanych projektów.Pozwala to na tworzenie bardzo złożonych płyt półprzewodnikowych o wysokim poziomie dokładności i precyzji.

Ponieważ kontrola impedancji nie jest wymogiem do projektowania płyt półprzewodnikowych, płyty PCB półprzewodnikowe nie posiadają tej możliwości.Dzięki temu jest to opcja opłacalna dla Twoich potrzeb produkcyjnych bez kompromisu w jakości lub funkcjonalności.

PCB półprzewodnikowe są specjalnie zaprojektowane do użytku w elektronikach OEM.Jego kompaktowa konstrukcja i wysokiej wydajności sprawiają, że jest wszechstronnym wyborem dla różnych zastosowań OEM.

PCB półprzewodnikowe wykonane są z wysokiej jakości materiału FR-4, który jest znany ze swoich doskonałych właściwości izolacyjnych, wysokiej wytrzymałości i trwałości.To czyni go idealnym wyborem do stosowania w produkcji półprzewodników, zapewniając niezawodną i trwałą wydajność.

Podsumowując, półprzewodnikowe płytki PCB oferują wysokiej jakości i wydajne rozwiązanie dla wszystkich potrzeb płyt półprzewodnikowych.jest to niezawodny wybór dla produkcji elektroniki OEMSkontaktuj się z nami, aby dowiedzieć się więcej o tym, jak PCB półprzewodnikowe mogą przynieść korzyści Twojemu procesowi produkcyjnemu.

Charakterystyka:

• Nazwa produktu: PCB półprzewodnikowe
• Usługa badawcza: badanie funkcjonalne, 100% badanie
• Materiał: FR-4
• Specjalny: Ślepe Mikrowie
• Rozmiar wiertniczy: Min 0,0078 ′′ (0,2 mm)
• Funkcja: Rogers 4003c
• Płyty obwodowe półprzewodników
• Drukowane płytki PCB do półprzewodników
• Drukowane płytki PCB dla przemysłu półprzewodnikowego

Parametry techniczne:

Zastosowanie:

PCB półprzewodnikowe, znane również jako płyty obwodowe drukowane dla półprzewodników, są kluczowym elementem w przemyśle elektronicznym.Jest używany jako podstawa do montażu i łączenia komponentów elektronicznych, takich jak rezystoryWraz z postępem technologii wzrósł popyt na wysokiej jakości i niezawodne PCB w przemyśle półprzewodnikowym.To tutaj wchodzi w grę PCB półprzewodnikowe..

PCB półprzewodnikowe są specjalnie zaprojektowane, aby zaspokoić potrzeby przemysłu półprzewodnikowego.co czyni go najlepszym wyborem dla wielu firm produkujących półprzewodnikiProdukt ten nie ogranicza się tylko do przemysłu półprzewodnikowego, ale może być również stosowany w innych zastosowaniach elektronicznych, takich jak elektronika użytkowa, motoryzacja, lotnictwo kosmiczne i urządzenia medyczne.

Oto niektóre z kluczowych cech naszego PCB półprzewodnikowego:

• Czas realizacji: 2 tygodnie
• Rozmiar wiertniczy: Min 0,0078 ′′ (0,2 mm)
• Min. szerokość śladu: 0,1 mm
• Funkcja: Rogers 4003c
• Usługa badawcza: badanie funkcjonalne, 100% badanie

Nasz szybki czas realizacji 2 tygodnie zapewnia, że otrzymasz swoje PCB na czas, skracając czas produkcji i zwiększając wydajność.2 mm) pozwala na precyzyjne i dokładne wiercenieMin. szerokość śladu 0,1 mm umożliwia projektowanie obwodu o wysokiej gęstości, co czyni go idealnym dla złożonych zastosowań elektronicznych.

PCB półprzewodnikowe zawierają również Rogers 4003c, materiał o wysokiej wydajności znany ze swoich doskonałych właściwości elektrycznych, niskiej stałej dielektrycznej i wysokiej stabilności termicznej.Ten materiał jest idealny do zastosowań wysokiej częstotliwości, co czyni go idealnym dla przemysłu półprzewodnikowego.

W Semiconductor PCB rozumiemy znaczenie jakości i niezawodności w przemyśle półprzewodników.Dlatego zapewniamy testy funkcjonalne i 100% usługi testowe, aby zapewnić, że nasze PCB spełniają najwyższe standardy branżoweNasz rygorystyczny proces testowania gwarantuje, że nasze PCB są wolne od wad i będą działać efektywnie w urządzeniach elektronicznych.

Podsumowując, półprzewodnikowe płytki PCB są idealnym rozwiązaniem dla Twoich potrzeb elektronicznych.i usługi testowe czynią go najlepszym wyborem dla przemysłu półprzewodnikowegoSkontaktuj się z nami już dziś i uzyskaj najlepsze płyty PCB dla swoich aplikacji elektronicznych!

Dostosowanie:

Nasza usługa dla półprzewodnikowych płyt PCB jest zaprojektowana specjalnie dla producentów elektroniki OEM.Rozumiemy wyjątkowe wymagania tej branży i jesteśmy w stanie zapewnić najlepsze rozwiązania..

• Użycie:Elektronika OEM
• Wielkość wiertarki:Min 0,0078 ′′ (0,2 mm)
• Specjalna cecha:Ślepe mikroorganizmy
• Kontrola impedancji:- Nie, nie.
• Min. szerokość śladu:00,1 mm

Nasze półprzewodnikowe płytki PCB są specjalnie zaprojektowane do użytku w przemyśle elektronicznym.Nasze płyty są w stanie spełnić wysokie wymagania precyzyjne produkcji półprzewodnikówNasza specjalna funkcja ślepych mikrovia pozwala na bardziej wydajne i kompaktowe projekty, dzięki czemu nasze PCB są idealne do zastosowań półprzewodnikowych.

Podczas gdy kontrola impedancji nie jest wliczona w naszą usługę na zamówienie, nasz zespół ekspertów jest zawsze dostępny, aby udzielić porady i wsparcia dla optymalnej wydajności półprzewodnikowych płyt PCB.Nasza minimalna szerokość śladu wynosi 0.1 mm zapewnia najwyższy poziom precyzji i dokładności w projektowaniu obwodów.

Wybierz naszą obsługę PCB półprzewodnikowych dla niezawodnych i wysokiej jakości płyt obwodowych dostosowanych do Twoich specyficznych wymagań.Zaufaj nam, będziemy Twoim partnerem w osiąganiu sukcesu w przemyśle półprzewodników..

Kluczowe słowa:Płyty obwodowe dla półprzewodników, PCB dla półprzewodników, PCB półprzewodników

Opakowanie i wysyłka:

Nasz produkt PCB półprzewodnikowy jest starannie pakowany i wysyłany, aby zapewnić bezpieczną dostawę i ochronę cennych komponentów.

• Każdy PCB jest indywidualnie owinięty materiałem antystatycznym, aby zapobiec uszkodzeniu delikatnych elementów elektronicznych.
• Owinięte PCB są następnie umieszczane w wytrzymałym pudełku z tektury z podkładką piankową, aby zapewnić dodatkową ochronę podczas wysyłki.
• Pudełko jest zamknięte i oznaczone nazwą produktu i adresem wysyłki.
• Następnie przesyłana jest za pomocą wiarygodnej usługi wysyłki, takiej jak UPS lub FedEx, aby zapewnić terminową i bezpieczną dostawę.
• W przypadku przesyłek międzynarodowych paczka jest również oznakowana odpowiednimi informacjami celnymi w celu ułatwienia płynnego odprawy celnej.

Dzięki naszemu starannemu pakowaniu i niezawodnym metodom wysyłki możesz być pewien, że twoje półprzewodnikowe płytki PCB dotrą do ciebie bezpiecznie i w doskonałym stanie.

Częste pytania:

• Materiał: FR-4
• Warstwy: 2-40 warstw
• Gęstość: 0,2 mm-6,0 mm
• Minimalna szerokość śladu/odległość: 0,1 mm
• Maksymalny rozmiar panelu: 550 mm x 650 mm
